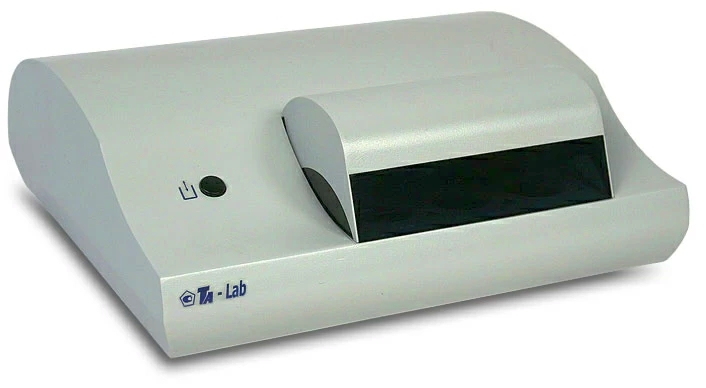

ТА-Lab Вольтамперометрический анализатор
Назначение вольтамперометрического анализатора ТА-Lab
Анализатор вольтамперометрический ТА-Lab предназначен для высокочувствительных измерений содержания токсичных примесей в питьевых, природных, сточных водах, водных растворах проб почв, пищевых продуктов, продовольственного сырья, биологических объектов и других материалов вольтамперометрическими методами. Анализатор ТА-Lab ориентирован на удобство проведения измерений в рутинном анализе с применением малого количества реактивов.
Описание
Описание вольтамперометрического анализатора ТА-Lab
Анализатор ТА-Lab ориентирован на удобство проведения измерений в рутинном анализе с применением малого количества реактивов.
| Объекты испытаний | Определяемые показатели |
| Вода питьевая, сточная, природная | As, Cd, Pb, Cu, Zn, Mn, Hg, Se, I, Ni, Co, Fe, Ag, Sb, Bi |
| Воздух | Cd, Pb, Cu, Zn, Ni |
| Почва, грунты, донные отложения | As, Cd, Pb, Cu, Zn, Mn, Hg, Ni, Co |
| Твердые отходы | As, Cd, Pb, Cu, Zn, Mn, Hg, Ni, Co (водорастворимые формы) |
| Пищевая продукция, продовольственное сырье | As, Cd, Pb, Cu, Zn, Sn |
| Напитки алкогольные и безалкогольные | As, Cd, Pb, Cu, Zn |
| Рыбные продукты | Hg, As, Cd, Pb, Cu, Zn |
| Масложировая продукция | As, Cd, Pb, Cu, Zn, Ni, Co |
Методическое обеспечение анализатора включает ГОСТы, методики измерений, внесенные в Федеральный реестр методик измерений и ПНД Ф. Методики разработаны с учетом функциональных возможностей анализатора и современных требований к процедуре измерений в аккредитованных лабораториях. ГОСТы, реализуемые на анализаторе, входят в перечни стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технических регламентов Таможенного союза.
Анализатор ТА-Lab является современной версией анализаторов вольтамперометрических типа ТА, производимых НПП "Томьаналит". Предшествующая модель, анализатор вольтамперометрический ТА-4, имел множество положительных отзывов и по настоящее время применяется в испытательных лабораториях России. НПП "Томьаналит" осуществляет поставку комплектующих для анализатора ТА-4.
Вольтамперометрический анализатор ТА-Lab может быть использован при обеспечении требований технических регламентов Таможенного союза
- ТР ТС 021/2011 «О безопасности пищевой продукции»
- ТР ТС 015/2011 «О безопасности зерна»
- ТР ТС 023/2011 «Технический регламент на соковую продукцию из фруктов и овощей»
- ТР ТС 0241/2011 «Технический регламент на масложировую продукцию»
- ТР ТС 033/2013 «О безопасности молока и молочной продукции»
- ТР ТС 034/2011 «О безопасности мяса и мясной продукции»
Конструктивные особенности анализатора ТА-Lab

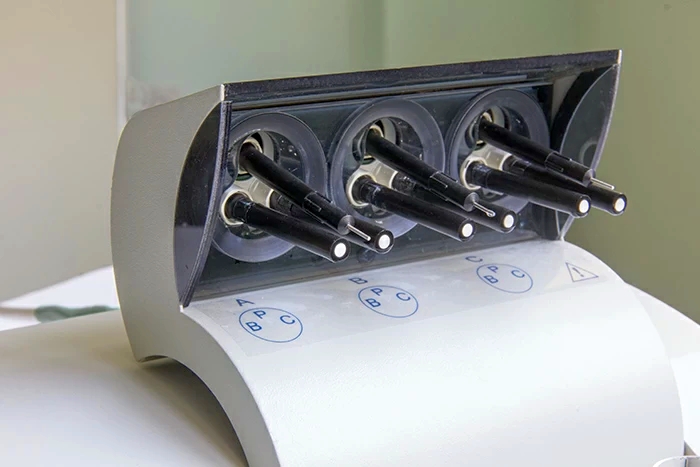

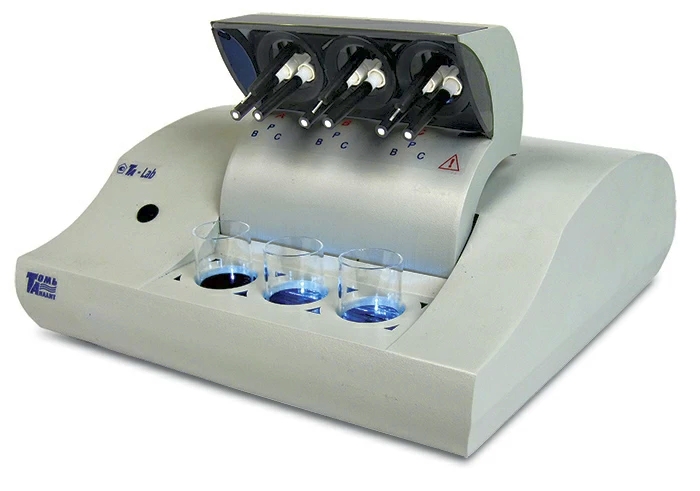

- Три электрохимические ячейки (три канала измерений)
Получение одновременно трех результатов измерений одной пробы в условиях повторяемости или анализ трех проб одновременно значительно увеличивает производительность вольтамперометрического анализатора и позволяет использовать автоматический расчет результата измерений по двум (трем) результатам единичного анализа, а также автоматически рассчитывать показатели повторяемости и точности результата анализа. - Два источника ультрафиолетового излучения
Равномерное и интенсивное ультрафиолетовое облучение электрохимических ячеек сокращает время измерений, увеличивает точность результатов анализа и продлевает срок службы амальгамных электродов. - Барботаж анализируемых растворов озоном
Возможность барботажа анализируемых растворов озоном позволяет проводить определение ртути в водах без предварительной подготовки проб и существенно сокращает время отмывки электрохимических ячеек при определении тяжелых металлов. - Стабилизированная вибрация рабочих электродов
Перемешивание растворов в электрохимических ячейках путем стабилизированной вибрации рабочих электродовповышает чувствительность и улучшает воспроизводимость аналитических сигналов в анализаторе. - Корпус из коррозионностойкой стали
Металлический корпус анализатора ТА-Lab, по сравнению с широко применяемыми пластиковыми корпусами, обеспечивает высокий уровень помехозащищенности, абсолютную стойкость к УФ-излучению, устойчивость к агрессивным средам и механическим воздействиям.
Безопасность работы на анализаторе ТА-Lab подтверждена:
- декларацией соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
- сертификатом соответствия требованиям Директив ЕС и гармонизированных Европейских стандартов (сертификат СЕ).
- Все электроды, применяемые при работе на анализаторе, снабжены специализированными электродными колпачками, которые исключают контакт оператора с корпусом электрода. Электродные колпачки предназначены для хранения и удобной установки электродов в анализатор и позволяют защитить от загрязнения рабочую поверхность электрода.
- Вместо применяемых ранее ртутно-пленочных электродов для определения кадмия, свинца, меди, цинка, олова, марганца анализатор комплектуется менее токсичными амальгамными электродами
Удобство и простота работы на анализаторе ТА-Lab
- Для ГОСТов и методик измерений, реализуемых на анализаторе ТА-Lab, разработаны приложения, в которых подробно описана процедура анализа.
- В дополнение к руководству по эксплуатации анализатора в комплект поставки входит "Пособие по освоению работы на анализаторе вольтамперометрическом ТА-Lab", которое содержит информацию о всех тонкостях работы на анализаторе и позволяет существенно сократить сроки освоения.
- Реализована беспроводная связь вольтамперометрического анализатора с компьютером с помощью Bluetooth соединения, что позволяет располагать анализатор до 10 м от компьютера.
Метрологическое обеспечение анализатора ТА-Lab
- Методика поверки анализатора проста, подробно описана и входит в комплект поставки анализатора.
- Расчет результатов измерений проводится автоматически по двум (трем) результатам единичных измерений. При этом рассчитываются показатель повторяемости и показатель точности результатов измерений.
- В комплектацию анализатора входит пособие, в котором описана процедура оперативного контроля качества результатов измерений.
- Специалисты НПП «Томьаналит» проводят консультации по построению контрольных карт Шухарта для методик измерений на анализаторе ТА-Lab.
Программное обеспечение анализатора ТА-Lab
Анализатор ТА-Lab работает под управлением персонального компьютера. Программное обеспечение анализатора - программа ТА-Lab - входит в базовую комплектацию анализатора и является удобным средством для проведения рутинных анализов. Позволяет существенно ускорить процедуру анализа, свести к минимуму субъективизм при оценке результатов анализа и, как следствие, повысить производительность, надежность и точность измерений.
Программа ТА-Lab реализована по традиционным принципам, характерным для прикладных программ MS Windows и работает под управлением MS Windows XP/2000/Vista/7/8/10.
Программа ТА-Lab снабжена специальной функцией, позволяющей проверять идентификационные данные программного обеспечения анализатора. Интерфейс программы анализатора содержит в себе средства предупреждения пользователя, если:
- были проведены несанкционированная настройка и вмешательство, которые могут привести к искажению результатов измерений;
- действия пользователя могут повлечь удаление измеренных данных и/или результатов измерений.
Основные функции программного обеспечения ТА-Lab:
- настройка и управление режимом работы анализатора;
- регистрация вольтамперных зависимостей;
- идентификация, выделение и измерение величины аналитического сигнала;
- расчет результатов измерений с учетом параметров пробы;
- расчет предела повторяемости и показателя точности результатов измерений;
- архивирование, протоколирование и печать результатов измерений.
Выделение аналитических сигналов определяемых элементов осуществляется автоматически, при этом программа обеспечивает:
- последовательное получение от одного до двадцати сигналов в условиях повторяемости;
- автоисключение невоспроизводимых сигналов;
- автомасштабирование сигналов;
- регистрацию 12 серий сигналов при возможности изменения параметров регистрации.
Для расчета результата измерений по выбору оператора могут быть использованы установленные в лаборатории или приписанные характеристики погрешности.
Программа позволяет регистрировать вольтамперограммы при анодной, катодной и циклической развертке потенциала; осуществлять остановку потенциала при развертке.
Программа ТА-Lab реализована таким образом, чтобы в ходе работы анализатора компьютер мог быть использован для решения других задач.
Технические характеристики
Технические характеристики вольтамперометрического анализатора ТА-Lab
| Диапазон измерений массовой концентрации ионов цинка, кадмия, свинца и меди, мг/дм3 |
от 0,00010 до 1,0 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ионов цинка, кадмия, свинца и меди в аттестованных смесях: - от 0,00010 до 0,0050 мг/дм3 вкл., % - св. 0,0050 до 1,0 мг/дм3 вкл., % |
±25 ±20 |
| Количество измерительных каналов (электрохимических ячеек), работающих одновременно, шт. |
3 |
| Количество результатов единичных измерений, получаемых одновременно, шт. | 3 |
| Расчет показателей повторяемости и точности | Автоматически |
| Количество источников УФ-излучения, шт. | 2 |
| Мощность источников УФ-излучения суммарная, Вт | 22 |
| Материал корпуса анализатора | Сталь коррозионностойкая |
| Количество светодиодов для подсветки раствора электрохимических ячеек, шт. | 3 |
| Подача инертного газа в ячейки анализатора | Автоматически |
| Подача озона в ячейки анализатора | Автоматически |
| Количество штуцеров для подачи инертного газа и озона, шт. | 2 |
| Габаритные размеры, мм, не более | 265х103х262 |
| Масса, кг, не более | 2,5 |
| Средний срок службы, лет, не менее | 5 |
| Гарантийный срок эксплуатации анализатора, месяцев | 12 |
Комплектация
Комплектация вольтамперометрического анализатора ТА-Lab
| Наименование | Количество, шт. |
| Методика измерений по выбору (согласовывается на стадии заказа)* | 1 |
| Набор стандартных образцов и электродов для выбранной методики измерений* |
1 |
| Кварцевый стакан (V=20 мл) | 7 |
| Дозатор переменного объема (5-50) мкл | 1 |
| Методическое пособие по освоению работы на анализаторе вольтамперометрическом ТА-Lab |
1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Свидетельство о поверке анализатора | 1 |
| USB-флеш-накопитель с записанными данными: - программное обеспечение ТALab (Windows); - обучающий видео-курс по вольтамперометрическому методу анализа; - эксплуатационная документация |
1 |
| Руководство пользователя программного обеспечения ТАLab | 1 |
| Сетевой шнур питания трехпроводный, 1,5 м | 1 |
| Кабель соединительный USB-AmBm | 1 |
* В базовый комплект поставки входит одна методика измерения из перечня методик измерений и комплект электродов к ней. Выбор методики измерений согласовывается на стадии заказа анализатора.
Дополнительная комплектация анализатора ТА-Lab
Дополнительная комплектация анализатора осуществляется при необходимости расширения круга определяемых элементов и использования более одной методики измерений, входящей в базовый комплект поставки.
Полная комплектация анализатора зависит от необходимых для работы методик измерений. На стадии заказа анализатора по согласованию с заказчиком в комплект поставки включаются методики измерений и комплекты электродов, стандартных образцов и стаканчиков, необходимых для реализации каждой методики. При выборе методик определения мышьяка и ртути анализатор дополнительно комплектуется устройством для обновления поверхности электродов. При выборе методики определения ртути в воде в комплект поставки включается озонирующая приставка Чисто-ТА или ТА-Озон.
