Профилометр SURPROF-160
Описание
Описание профилометра SURPROF-160
Профилометры портативные SURPROF-160 предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию, а также в пазах и углублениях механизмов.
Описание профилометра SURPROF-160
Принцип действия профилометров SURPROF-160 основан на ощупывании неровностей исследуемой поверхности алмазной иглой (далее - щуп). При ощупывании неровностей исследуемой поверхности щупом, механические колебания щупа приводят к изменению уровней индуктивности катушек внутри датчика, что приводит к изменению уровня напряжения сигнала с датчика, который пропорционален этим колебаниям. Затем сигнал с датчика усиливается приёмным трактом профилометра и преобразуется в цифровой сигнал, который обрабатывается микропроцессором профилометра, преобразуя полученные данные в параметры шероховатости. Результаты измерений выводятся на монохромный дисплей (в виде профилограммы и числовых значений параметров шероховатости) или через USB-интерфейс на внешний компьютер для выполнения обработки результатов измерений.

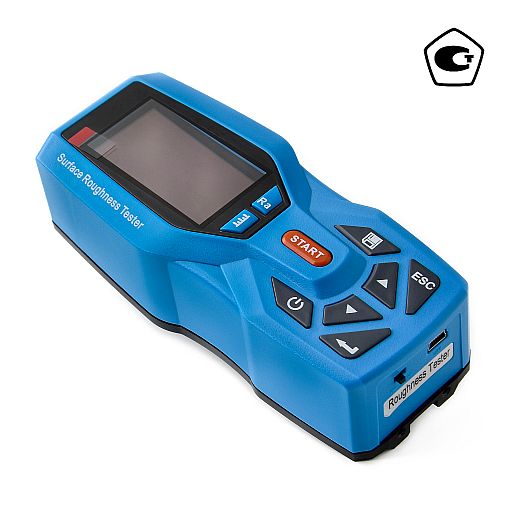

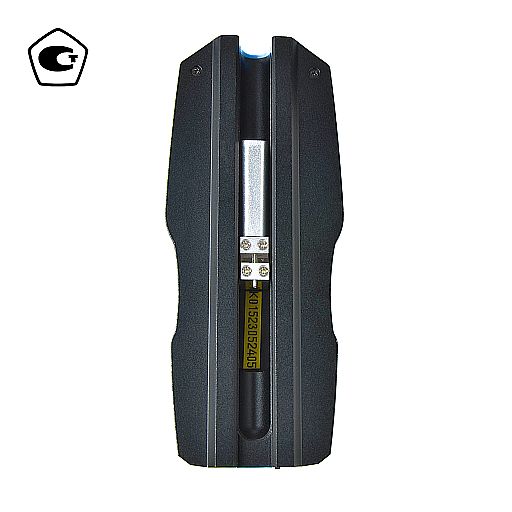

Профилометр SURPROF-160 состоит из базового блока с дисплеем и панелью с кнопками выбора режимов измерений и управления профилометром, и установленного в него сменного индуктивного датчика.
Технические характеристики
Технические характеристики профилометра SURPROF-160
Метрологические характеристики профилометра SURPROF-160
| Наименование характеристики | Значение |
| Диапазон измерений параметра шероховатости Ra, мкм | 0,05…18,00 |
| Пределы допускаемой относительной погрешности измерений параметра шероховатости Ra, % |
±7 |
Основные технические характеристики профилометра SURPROF-160
| Наименование характеристики | Значение |
| Диапазон перемещений датчика по оси Z, мкм |
-80…+80 |
| Диапазон перемещений датчика по оси X, мм |
0…17,5 |
| Длина трассы ощупывания, мм | 0,25…17,50 |
| Измерительное усилие, мН, не более |
4 |
| Фильтры | RC, PC-RC, D-P, Гаусс |
| Отсечка шага, Хс, мм | 0,25; 0,80; 2,50 |
| Радиус щупа*, мкм | 5 |
| Параметры шероховатости | Ra, Rq, Rz, R3z, R3y, Rz(JIS), Ry, Rt, Rp, Rv, Rs, Rsm, Rsk, Rmr, Rmax, Rku, Rpc, Rk, Rpk, Rvk, Mr1, Mr2 |
| Параметры электрического питания: |
|
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Г ц | 50±1 |
| Габаритные размеры, мм, не более - длина - ширина - высота |
160 70 50 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | -20…+40 |
| - относительная влажность воздуха, без конденсата, %, не более |
80 |
| * По требованию заказчика возможна поставка датчика с радиусом щупа 2 или 10 мкм. |
|

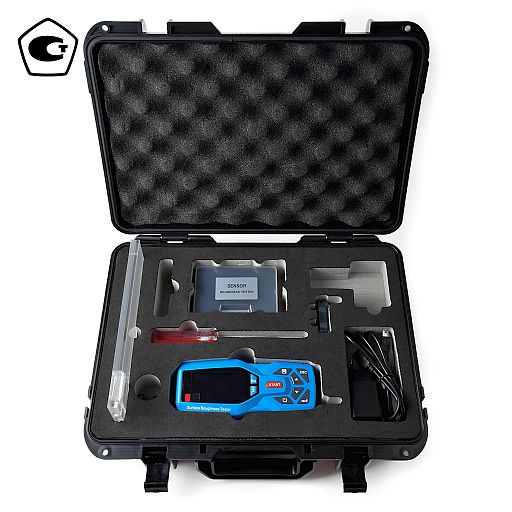

Комплектации
Комплектации профилометра SURPROF-160
- Профилометр портативный SURPROF-160
- Стандартный датчик TS100
- Настроечная мера с регулярным профилем
- Рамка для настроечной меры
- Регулируемая опора
- Отвертка
- USB-кабель
- Зарядное устройство
- Транспортировочный футляр
- Руководство по эксплуатации
- Паспорт
