Фильтры АФА
фильтры аналитические АФА для фильтродержателей к аспираторам
Описание
Описание
Предназначены для исследования и контроля аэродисперсных примесей (аэрозолей), содержащихся в воздухе или других газах, при разовом периодическом отборе проб.
Фильтры АФА изготовляются различной модификации применительно по методу анализа:
- АФА-ХП; АФА-ХА - химический;
- АфА-РМА - радиохимический;
- АФА-РМП - радиометрический;
- АФА-РСП - радиоспектрометрический;
- АФА-РГП - радиографический;
- АФА-ВП - весовой;
- АФА-ДП - дисперсионный;
- АФА-БА - бактериальный;
- АФА-СИ - сорбционные.

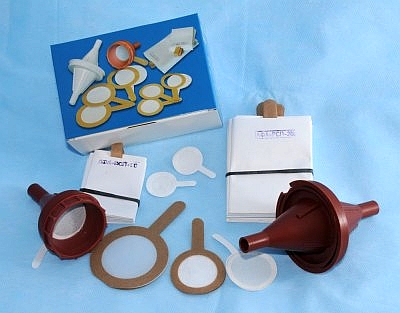

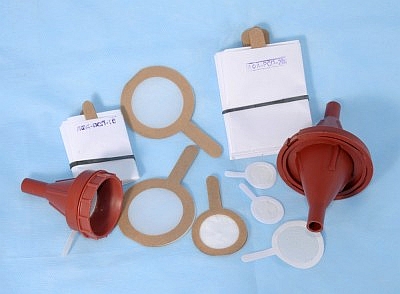

Для фильтров АФА выпускаются соответствующие фильтродержатели ИРА-10, ИРА-20.
Фильтродержатели
Предназначены для закрепления аналитических аэрозольных фильтров АфА при отборе проб воздуха и производственных газов.
Изготавливаются из полистирола.
фильтродержатели выпускаются двух видов и обозначаются: ИРА-10-1, ИРА-10-2, ИРА-20-1 и ИРА-20-2, где цифры 10 и 20 указывают рабочую площадь фильтра (10 или 20 см2), а цифры 1 и 2 указывают тип фильтродержателя — «открытый» или «закрытый».
В «открытых» — поверхность фильтра непосредственно соприкасается с атмосферой. Эти фильтродержатели используются при отборе проб из открытой (свободной) атмосферы или в случае размещения фильтра внутри закрытого объма.
В «закрытых» — поверхность фильтра изолирована от открытой атмосферы. Эти фильтродержатели использую
тся вне анализируемой (контролируемой) зоны.
Фильтры обеззоленные
Фильтры обеззоленные используются в лабораториях научно-исследовательских организаций, предприятий нефтехимической, фармацевтической, парфюмерной, пищевой, электронной и оборонной промышленности, производстве ювелирных изделий, а также в школьных лабораториях.
Фильтры представляют собой кружки, вырубленные из фильтровальной бумаги марки ФБ, ФМ,ФС, ФОМ и ФОБ.
Фильтры имеют следующие обозначения и области применения:
Красная лента. Отделение от растворов творожистых и крупнокристаллических осадков.
Белая лента. Отделение от растворов среднезернистых осадков.
Синяя лента. Отделение от растворов мелкокристаллических осадков.
Зеленая лента. Выделение мелкодисперсных осадков.
Желтая лента. Анализ масло-и жиропродуктов.
Фильтры упаковываются:
Индивидуальная упаковка (100 фильтров в Zip-lock пакете).
Фильтрующий материал
Фильтрующий аналитический материал ФПС-ВГ (легкоозоляемый микроволокнистый) с температурой озоления 400 °С предназначен для анализа промышленных выбросов и радиоактивных аэрозолей в воздухе с помощью вентиляционных фильтровальных установок (ВФУ) типа «Тайфун».
Сорбционно-фильтрующий аналитический материал СФМ-2И состоит из рыхлого слоя ультратонких волокон, в который введен уголь ОУ-А с добавкой азотнокислого серебра и предназначен для отбора проб аэрозолей и паров йода, и последующего измерения задержанного осадка радиометрическими приборами.
Технические характеристики
Фильтры АФА-ВП
| Наименование фильтра | Наименование материала фильтрующего элемента | Плошадь рабочей поверхности, см2 | Сопротивление, мм вод ст. при 1 см/с | Коэфф. проскока по стандартному масляному туману, % не более, при скорости | Допустимая воздушная нагрузка, л/мин.см2 | Допустимая температура газовой среды, °С | |
| 1 см/с | 170 см/с | ||||||
| АФА-ВП-10-1 | ФПП-15-1,5 | 10 | 1,5+0,3-0,1 | 1,0 | - | 7 | -200…+60 |
| АФА-ВП-10-2 | НЭЛ-3 | 10 | 1,0±0,1 | - | 15 | 20 | -60…+60 |
| АФА-ВП-20-1 | ФПП-15-1,5 | 20 | 1,5+0,3-0,1 | 1,0 | - | 7 | -200…+60 |
| АФА-ВП-20-2 | НЭЛ-3 | 20 | 1,0±0,1 | - | 15 | 20 | -60…+60 |
| АФА-ВП-40-1 | ФПП-15-1,5 | 40 | 1,5+0,3-0,1 | 1,0 | - | 7 | -200…+60 |
| АФА-ВП-40-2 | НЭЛ-3 | 40 | 1,0±0,1 | - | 15 | 20 | -60…+60 |
ПРИМЕЧАНИЕ. При нагрузке более 1 л/мин·см2 под фильтр следует установить опорную сетку СО20.
Фильтры АФА-СИ
| Наименование показателя | Норма |
| Внешний вид | Равномерный волокнистый материал со скрепленнымикраями, без сквозных отверстий |
| Площадь аналитического фильтра | 20 10 3 |
| Сопротивление потоку воздуха при 1 см/с, Па, не более | 55 |
| Коэффициент проскока аэрозольных частиц диаметром 0,34 мкм при скоростях 10 см/с, %, не более |
1 |
| Коэффициент проскока молекулярного радиоактивного йода-131 (по метилйодиду), %, не более |
10 |
| Динамическая емкость по молекулярному стабильному йоду при скорости 1 см/с, концентрации 2,5 мг/л и проскоке йода 0,001%, мг/см2, не менее |
0,5 |
Фильтры АФА-Х
| Наименование фильтра |
Наименование материала фильтрующего элемента |
Площадь рабочей поверхности см2 |
Температура воздуха (газа) в процессе отбора пробы, °С |
Отношение | Сопротивление, мм. вод. ст. при 1 см/с |
Коэфф.проскока по стандартному масляному туману, %, не менее |
Допустимая воздушная нагрузка л/мин∙с∙м2 |
||
| к влаге | к кислотам | 1 см/с | 170 см/с | ||||||
| АФА-ХП-10-1 | ФПП-15-1,5 | 10 | -200…+60 | гидрофобен | стоек | 1,5+0,3-1 | 0,1 | — | 7 |
| АФА-ХП-20-1 | ФПП-15-1,5 | 20 | -200…+60 | гидрофобен | стоек | 1,5+0,3-1 | 0,1 | — | |
| АФА-ХП-40-1 | ФПП-15-1,5 | 40 | -200… +60 | гидрофобен | стоек | 1,5+0,3-1 | 0,1 | — | 7 |
| АФА-ХП-10-2 | НЭЛ-3 | 10 | -60…+60 | гидрофобен | стоек | 1,0±0,1 | — | 15 | 20 |
| АФА-ХП-20-2 | НЭЛ-3 | 20 | -60…+60 | гидрофобен | стоек | 1,0±0,1 | — | 15 | 20 |
| АФА-ХП-40-2 | НЭЛ-3 | 40 | -60…+60 | гидрофобен | стоек | 1,0±0,1 | — | 15 | 20 |
| АФА-ХА-10 | ФПА-15-2,0 | 10 | -200…+150 | гидрофилен | не стоек | 2,0±0,2 | 0,1 | — | 7 |
| АФА-ХА-20 | ФПА-15-2,0 | 20 | -200…+150 | гидрофилен | не стоек | 2,0±0,2 | 0,1 | — | 7 |
| АФА-ХА-40 | ФПА-15-2,0 | 40 | -200…+150 | гидрофилен | не стоек | 2,0±0,2 | 0,1 | — | 7 |
ПРИМЕЧАНИЕ. При нагрузке более 1 л/мин.см2 под фильтр следует установить опорную сетку.
Модификации и цены
| Фильтры аналитические аэрозольные: |
Цена с НДС, руб. | Метод анализа |
| АФА ВП-10-1 | 7 680,00 | Весовой метод анализа |
| АФА ВП-20-1 | 11 940,00 | |
| АФА ВП-40-1 | 25 530,00 | |
| АФА ВП-10-2 (НЭЛ-3) | 28 550,00 | |
| АФА ВП-20-2 (НЭЛ-3) | 66 360,00 | |
| АФА ХП-10-1 | 7 680,00 | Химический метод анализа |
| АФА ХП-20-1 | 11 940,00 | |
| АФА ХП-40-1 | 25 530,00 | |
| АФА ХП-10-2 (НЭЛ-3) | 28 550,00 | |
| АФА ХП-20-2 (НЭЛ-3) | 42 590,00 | |
| АФА ХА-10 | 32 540,00 | |
| АФА ХА-20 | 66 750,00 | |
| АФА ХА-40 | 144 120,00 | |
| АФА РМП-3 | 33 760,00 | Радиометрический метод анализа |
| АФА РМП-10 | 25 020,00 | |
| АФА РМП-20 | 34 940,00 | |
| АФА РМА-20 | 93 260,00 | |
| АФА ДП-3-1 | 43 680,00 | Дисперсионный метод анализа |
| АФА ДП-3-2 (НЭЛ) | 76 250,00 | |
| АФА БА-3 | 20 150,00 | Бактериальный метод анализа |
| АФА РСП-3 | 44 960,00 | Радиоспектрометрический метод анализа |
| АФА РСП-10 | 52 100,00 | |
| АФА РСП-20 | 92 640,00 | |
| АФА РГП-3 | 81 030,00 | Радиографический метод анализа |
| АФА РМВ-20 | 383 760,00 | Контроль вентиляционных систем АЭС |
| АФА ХС-20-1 | 218 064,00 | Аэрозоли с бета — излучающими нуклидами |
| АФА ХС-20-2 (НЭЛ-3) | 266 112,00 | |
| ИРА-10-1 | 499 | Площадь используемого фильтра 10 кв. см, ТУ 95 1021-82 |
| ИРА-10-2 | 593 | |
| ИРА-20-1 | 528 | Площадь используемого фильтра 20 кв. см, ТУ 95 1021-82 |
| ИРА-20-2 | 665 |
Фильтры из хлорвинила (НЭЛ-3) имеют:
- пониженное сопротивление потоку (1,0±0,1 мм.вод.ст. при скорости потока 1 см/с),
- допустимые нагрузки по воздуху-20 л/мин·см2
- коэффициент проскока по стандартному масляному туману-не более 15% при скорости фильтрации 170 см/с
Фильтры сорбционные АФА-СИ ТУ 2282-005-00208982-2012
АФА-СИ-20 (100 штук) - 24.800 руб.
Фильтродержатели
| Наименование | Цена, руб. | Характеристика |
| ИРА-10-1 | 479,00 | площадь используемого фильтра 10 кв. см, ТУ 95 1021-82 |
| ИРА-10-2 | 593,00 | |
| ИРА-20-1 | 528,00 | площадь используемого фильтра 20 кв. см, ТУ 95 1021-82 |
| ИРА-20-2 | 665,00 | |
| Сетка опорная СО-20 | 450,00 | Для сохранения фильтров от разрыва при больших расходах воздуха |
Фильтры обеззоленные
| Белая лента | Синяя лента | Красная лента | Зеленая лента | Желтая лента | |
| Внешний вид | Фильтры должны иметь равномерный просвет, не должны иметь складок, загрязненных пятен, разрывов кромок и дырчатости |
||||
| Масса 1 м2, г | 75 ±3 | 85 ±3 | 75 ±3 | 85 ±3 | 75 ±3 |
| Сопротивление продавливанию во влажном состоянии, кПа, не менее |
6 | 7 | 5 | 7 | 5 |
| Фильтрующая способность, сек, не более |
45 | 100 | 26 | 100 | 16 |
| Разделительная способность (задерживает осадки) |
Сернокислого свинца холодноосажденного |
Сернокислого бария | Сернокислого свинца горячеосажденного |
Сернокислого бария | Гидроокиси железа |
| ГОСТ | Бумага соответствует ГОСТ 12026-76 | ||||
Цена фильтров обеззоленных
| Диаметр фильтров, мм | Цена, (100 шт.) |
| 55 | 31,00 |
| 70 | 42,00 |
| 90 | 76,00 |
| 110 | 114,00 |
| 125 | 155,00 |
| 150 | 213,00 |
| 180 | 321,00 |
Цена фильтрующих материалов
| Наименование | Цена за 1 кв. метр, руб. |
| ФПС-ВГ | 1 510,40 |
| СФМ-2И | 8 961,60 |
| СФМ-2ИПС | 10 856,00 |
Номер в Госреестре средств измерений РФ
-
Производитель
ОАО Кимрская фабрика им. Горького
