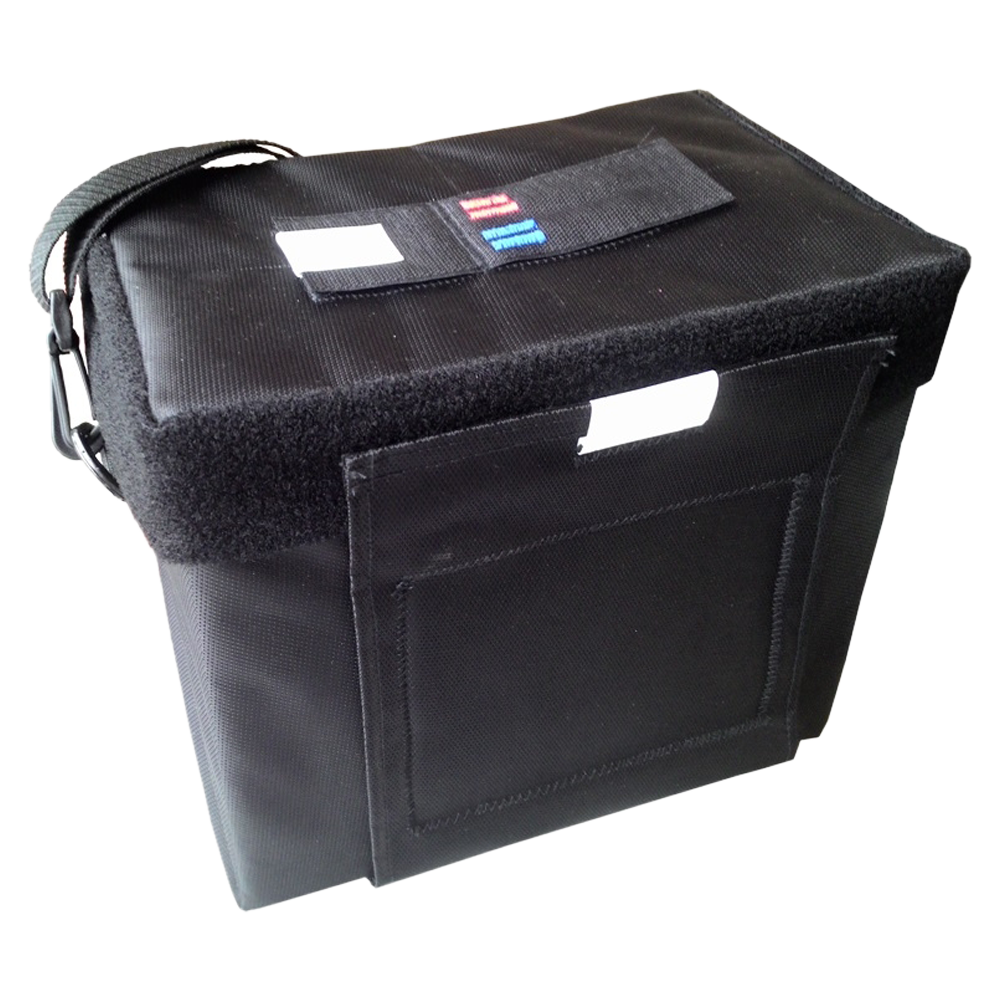

Термоконтейнер для газоанализатора ЭКОЛАБ (А, Р, АР) ТК-3.3-30

Термоконтейнер ТК-3.3-30 обеспечивает нормальные температурные условия для портативного газоанализатора ЭКОЛАБ при работе в условиях отрицательных температур окружающей среды.
Термоконтейнер ТК-3.3-30 представляет собой теплоизоляционный чехол для газоанализатора ЭКОЛАБ со встроенным нагревателем, работающим от автономного источника электропитания.
Встроенный в термочехол нагреватель служит для поддержания нормальной температуры прибора и поступающего на анализ воздуха, необходимого для работы газоанализатора в условиях низких температур окружающей среды.
Конструктивно корпус термоконтейнера ТК-3.3-30 для портативного газоанализатора ЭКОЛАБ выполнен из теплоизоляционных эластичных износостойких материалов. Система принудительной подачи и нагрева анализируемого воздуха представляет собой щелевой лабиринтный теплообменник и два вентилятора, прогоняющих воздух через теплообменник. Теплообменник изготовлен из дюралюминия и встроен в боковую стенку термоконтейнера. В корпусе термоконтейнера размещены:

• Блок питания (БП).
• Прозрачное окно для доступа к кнопкам управления газоанализатора.
• Защитная съёмная теплоизоляционная заглушка отверстия для вентиляции.
• Гнездо (разъем) для зарядки БП контейнера.
• Блок управления нагревом и вентиляцией (кнопки включения и выключения).

Особенности прибора:

• Время работы термоконтейнера без подзарядки аккумулятора - не менее 2 час.
• Мощность, потребляемая в режиме нагрева - не более 15 ВА.
• Параметры зарядного устройства:
  • Зарядный ток – 1 А.
  • Напряжение холостого хода – 8,4 В.
• Размеры внутренней рабочей камеры под прибор - 220х190х80 мм.
• Объем внутренней рабочей камеры 3300 см³.

Для переноски термоконтейнера ТК-3.3-30 используется штатный ремень на плечо. Перед началом работы блок аккумуляторов термоконтейнера следует полностью зарядить путем подключения зарядного устройства через разъем на крышке.
Термоконтейнер с газоанализатором при транспортировке можно держать выключенными для экономии заряда батареи, если температура окружающей среды при транспортировке в автомобиле не опускается ниже +5°C. Технические характеристики

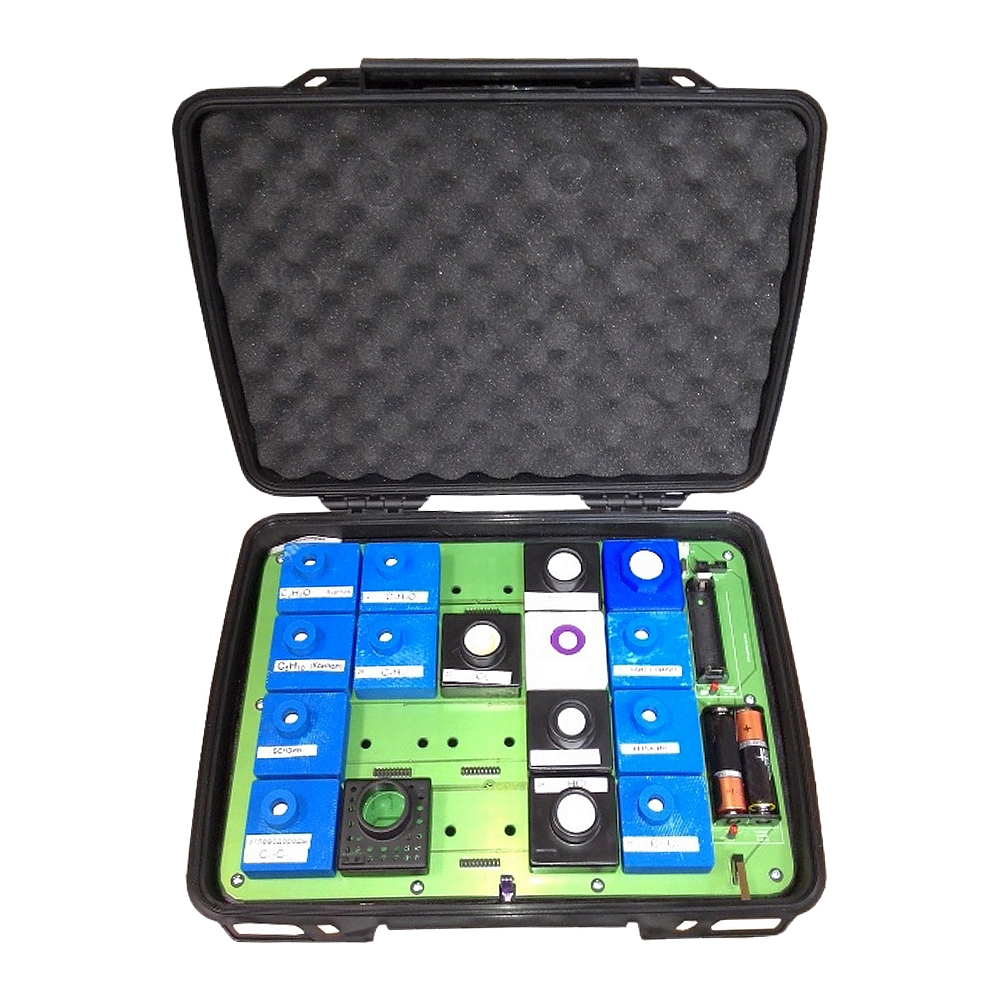

МХД модуль хранения датчиков газоанализатора ЭКОЛАБ (А,Р, АР)

Модуль хранения датчиков МХД используется для хранения и подзарядки элементов питания датчиков газоанализатора ЭКОЛАБ.

Устройство принудительного пробоотбора

Область применения – совместно с газоанализаторами для обеспечения принудительного отбора пробы, в том числе в составе устройств пробоподготовки газоаналитических приборов и систем.
Принцип действия устройства принудительного отбора проб – диафрагменный.

Тип привода – электромагнитный.Устройство принудительного отбора проб относится к изделиям третьего порядка по ГОСТ Р 52931-2008.Степень защиты устройства принудительного отбора проб по ГОСТ 14254-96 – IP 20.Устройство принудительного отбора проб выполнено в общепромышленном исполнении.По способу защиты человека от поражения электрическим током устройство принудительного отбора проб соответствует классу I по ГОСТ 12.2.007.0-75.По устойчивости к воздействию климатических факторов окружающей среды устройство принудительного отбора проб соответствует исполнению УХЛ категории 2 по ГОСТ 15150-69.По устойчивости к воздействию синусоидальных вибраций устройство принудительного отбора проб соответствует исполнению N2 по ГОСТ Р 52931-2008.По устойчивости к воздействию температуры и влажности окружающей среды по ГОСТ Р 52931-2008 устройство принудительного отбора проб соответствует группе В4.По устойчивости к воздействию атмосферного давления устройство принудительного отбора проб соответствует группе Р1 по ГОСТ Р 52931-2008.

Условия эксплуатации устройства принудительного отбора проб:

• диапазон температуры окружающей среды – 5…50°С;
• диапазон атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.), место размещения – на высоте до 1000 м над уровнем моря;
• верхнее значение относительной влажности окружающей среды – 80 % при 35°С и более низких температурах, без конденсации влаги;
• производственная вибрация с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм;
• рабочее положение устройства принудительного отбора проб – любое;
• параметры газовой смеси на входе устройства принудительного отбора проб:
    - содержание пыли не более 0,01 г/м³;
    - отсутствие капельной влаги (не допускается конденсация паров жидкости в газовом канале побудителя);
    - отсутствие агрессивных примесей, влияющих на коррозионную устойчивость следующих материалов, используемых в побудителе - нержавеющая сталь; резина НО-68-1НТА.

Технические характеристики:

• Электрическое питание устройства принудительного отбора проб осуществляется от аккумулятора, заряжаемого с помощью БП постоянного тока с напряжением 12В и разъёмом штырьковым 5,5*2,1.
• Мощность, потребляемая побудителем при работе - не более 1 В·А.
• Габаритные размеры побудителя в сборе с зондом, мм, не более: длина - от 520 до 1500 мм , ширина - 140 мм, высота - 65 мм.
• Масса устройства принудительного отбора проб - не более 1300 г.
• Производительность устройства принудительного отбора проб по воздуху, м³/ч (дм³/мин), не менее:
    - при избыточном давлении на выходе 9,8 кПа (0,1 кгс/см²) — 0,06 (1,0);
    - при разрежении на входе 4,9 кПа (0,05 кгс/см²) — 0,06 (1,0).
• Максимальное избыточное давление на выходе при производительности побудителя, равной нулю, - не менее 13,7 кПа (0,14 кгс/см²).
• Максимальное разрежение на входе при производительности побудителя, равной нулю — не менее 9,8 кПа (0,1 кгс/см²).
• Присоединительные размеры и конструкция ниппелей для подвода внешних газовых линий по ГОСТ 13093-81.
• Устройство принудительного отбора проб в упаковке для транспортирования выдерживает воздействие:
    - температуры окружающей среды от минус 50 до плюс 50°С;
    - относительной влажности окружающего воздуха до 98 % при температуре 35°С;
    - транспортной тряски с ускорением 98 м/с², длительностью ударного импульса 16 мс, числом ударов 1000±10 для каждого направления.
