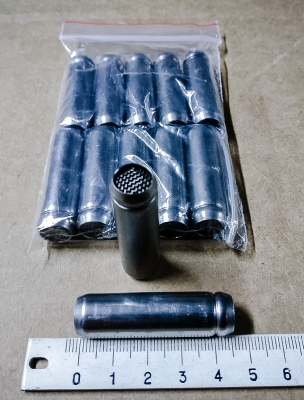

 Фильтрующие гильзы

Для удобства работы пользователей, осуществляющих отбор проб с применением пробоотборных устройств моделей ПТ «Смог», ПЗ БМ «Атмосфера» и его модификаций на одном или нескольких источниках загрязнения атмосферы (ИЗА) используют дополнительные комплекты фильтрующих гильз (10шт). Кроме удобства в работе технического персонала, дополнительные комплекты сменных принадлежностей пробоотборных устройств позволяют увеличить количество отбираемых проб до максимально необходимого в процессе одного пробоотбора или увеличить число контролируемых ИЗА, что способствует расширению диапазона применения самих пробоотборных устройств на объектах их использования, повышению функциональности изделий.
Фильтрующая гильза в составе патронодержателя пробоотборного устройства предназначена для отбора проб методом внутренней фильтрации. Фильтрующая гильза представляет собой цилиндрический корпус из нержавеющей стали с наружным диаметром от 10 до 14 мм, толщиной стенки 0,5-1,0мм с развальцованными участками с 2-х сторон и с оснащением одного из них невыпадающей сеткой.

Наряду с комплектом стандартных фильтрующих гильз может использоваться и комплект модифицированных гильз. Основным отличием модифицированных гильз от стандартных является их размер. Модифицированный вариант имеет уменьшенный диаметр гильз, равный 10мм и увеличенную толщину стенок 1мм, что определяет более высокую их прочность и компактность в отношении стандартных гильз, имеющих аналогичные параметры 13 мм и 0,5мм соответственно. Фильтрующие гильзы в модифицированном исполнении имеют более плотное прилегание кромок к внутренним поверхностям патронодержателя внутренней фильтации, что способствует повышению его герметичности в составе пробоотборного устройства и герметичности всей конструкции устройства в целом, а также обладают повышенной устойчивостью к воздействию высоких температур и агрессивной среды в условиях интенсивной эксплуатации на источниках ИЗА. Диаметры входных отверстий модифицированных гильз и газовой магистрали пробоотборных устройств равны 8мм, что способствует обеспечению соблюдения условия изокинетичности в большей степени в сравнении со стандартными гильзами.

Фильтрующие гильзы в модифицированном варианте прошли испытания в ФГБУ «Санкт-Петербургский ЦГМС-Р», ОАО «НИИ Атмосфера» и ООО «Центр «Маркетинг-Экология» на соответствие требованиям ГОСТ Р 50820-95 и ГОСТ Р ИСО 9096-2006 в части определения запыленности газа методом внутренней фильтрации с содержанием взвешенных веществ в газоходе 100-150мг/м³ и более.

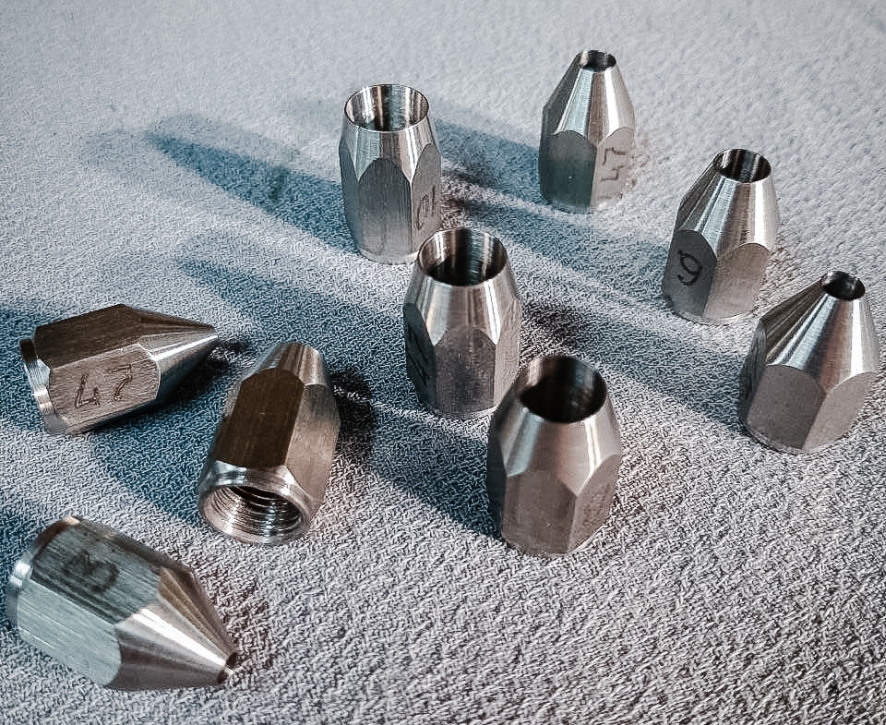

Сменные наконечники

Сменные наконечники предназначены для соблюдения условия изокинетичности  (условия равенства скоростей газа в газоходе и во внутреннем сечении пробоотборного устройства) путем выбора из комплекта одного сменного наконечника с необходимым диаметром входного отверстия. Сменный наконечник выполнен из нержавеющей стали  (шестигранник S12) и  имеет с одной строны резьбовой участок для крепления на пробоотборные устройства, с другой конус с внутренним диаметром входного отверстия от 2 до 10мм. Сменный наконечник имеет маркировку (номер комплекта и цифровое обозначение диаметра входного отверстия). Сменные наконечники  не требуют метрологической аттестации, имеют свидетельство ОТК  изготовителя при их выпуске из производства.

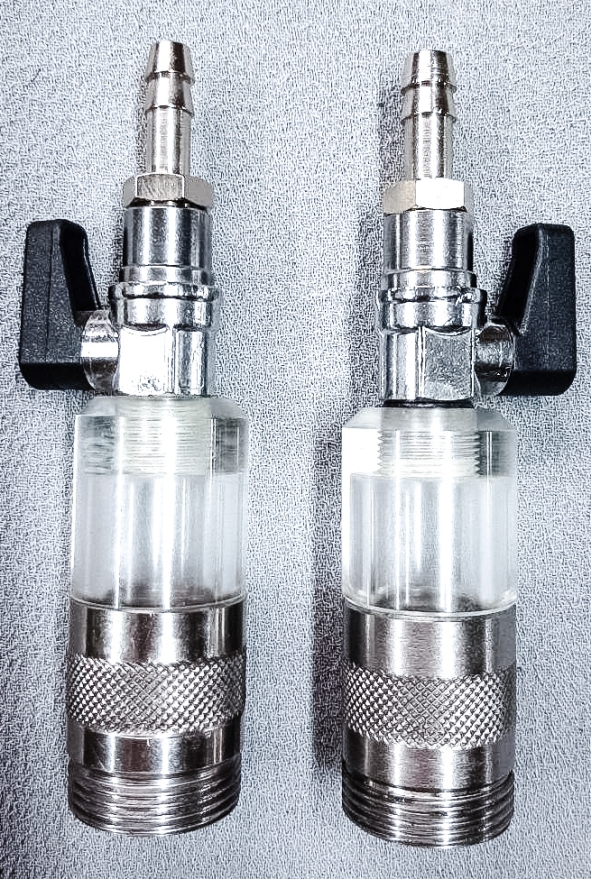

Каплеотвод ПЗ ВЗ "Атмосфера" всех моделей и ПЗ ОП "Атмосфера-У"

Каплеотвод ПЗ ВЗ «Атмосфера» всех моделей и ПЗ ОП «Атмосфера-У» используется для механического удаления конденсата из корпуса и коллектора пробоотборных зондов в тех случаях, когда конденсат может образоваться в небольшом количестве при температуре наружного воздуха существенно выше температуры внутри помещений поста или передвижной лаборатории (например, при использовании в них кондиционеров). Установка каплеотвода на пробоотборных зондах осуществляется с помощью специального переходника из комплекта дополнительной поставки. Время установки не более 5 сек., прозрачный корпус из оргстекла и нерж. стали позволяет визуально наблюдать за накоплением конденсата и принимать меры по его своевременному удалению путем открытия и закрытия механизма шарового крана.

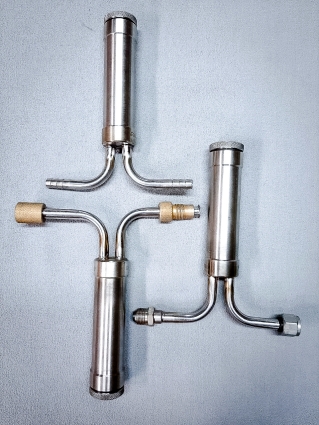

Каплеуловитель универсальный типа «Капель»

Каплеуловитель  «Капель» рекомендуется к применению при отборе проб влажных отходящих газов в газоходах при атмосферном давлении 84…106,7 кПа, давлении внутри газохода 101,3±50 кПа и скорости газопылевого потока 4…32 м/с. Может эксплуатироваться в газоходах с высокой степенью химической агрессивности и высокой температурой от 100 до 450°C (кратковременно до 600°С).  Пригоден для эксплуатации во всех климатических зонах РФ.
Представляет собой герметичный сосуд в виде цилиндра из нерж. стали (12Х18Н10Т) высотой 120 мм, диаметром ~ 30 мм с входной трубкой-угольником, расположенной по центру конструкции сверху и выходной трубкой-гусаком, отходящей от боковой поверхности корпуса цилиндра. Эффективная емкость - 75 см³.
В любой схеме пробоотбора с использованием каплеуловителя его устанавливают только непосредственно перед фильтродержателем АФА-20 (аллонжем) или другими пылеулавливающими устройствами.
Конструкция позволяет наращивать единую систему пробоотбора до 2-х или 3-х одновременно и использовать в составе пробоотборных зондов моделей ПЗ БМ и ПЗ БП «Атмосфера».
Рекомендуемое количество последовательно соединяемых устройств каплеулавливания:

• при влажности до 187 г/м³ – 1 шт
• при влажности от 187 до 375 г/м³ – 2 шт
• при влажности свыше 375 г/м³ – 3 шт

​Габаритные размеры (высота х длина «вылета» трубок х максимальный диаметр): 185 х 215 х 34 мм, вес ~ 0,3 кг (вес конструкции в составе каплеуловителя и пробоотборного зонда от 1,8 до 2,3 кг).

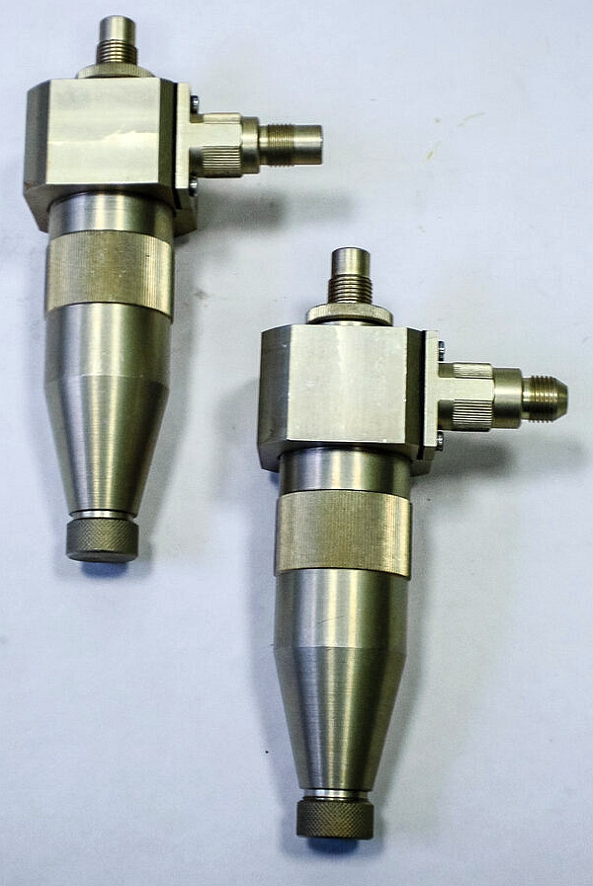

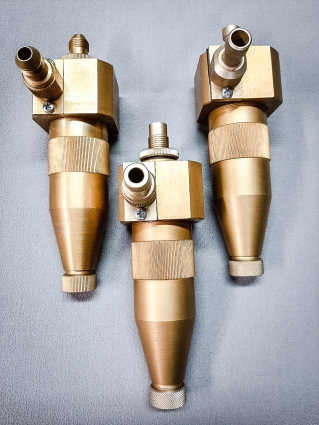

Механический пылеуловитель ЦИКЛОН рm10 (ВЧ10)

Циклон рm10 (ВЧ10) – механический пылеуловитель, принцип действия которого основан на аэродинамических характеристиках его конструкции. Обладает высокой степенью надежности в работе. Рекомендуется использовать для предварительной очистки газопылевых потоков от пыли размером частиц до 10мкм в диаметре на объектах контроля загрязнения атмосферы в составе пробоотборных устройств различных моделей (ПЗ БМ и ПЗ БП «Атмосфера»).
Достигаемая степень очистки в циклоне достаточна для дальнейшего анализа физико-химического состава пыли, ее концентрации в отходящих газах стационарных источников загрязнения атмосферного воздуха с помощью высокоэффективных пылеулавливающих аналитических фильтров типа АФА-20, а также других типов фильтрующих материалов.
Циклон устанавливается по выбранной схеме пробоотбора непосредственно перед фильтрами или устройствами ими оснащенными.
Габаритные размеры циклона рm10(ВЧ10) исходя из модификаций по изготовлению, составляют (высота х ширина) ~ 200-210мм х 60мм (в сечении). Вес до 0,3 кг.

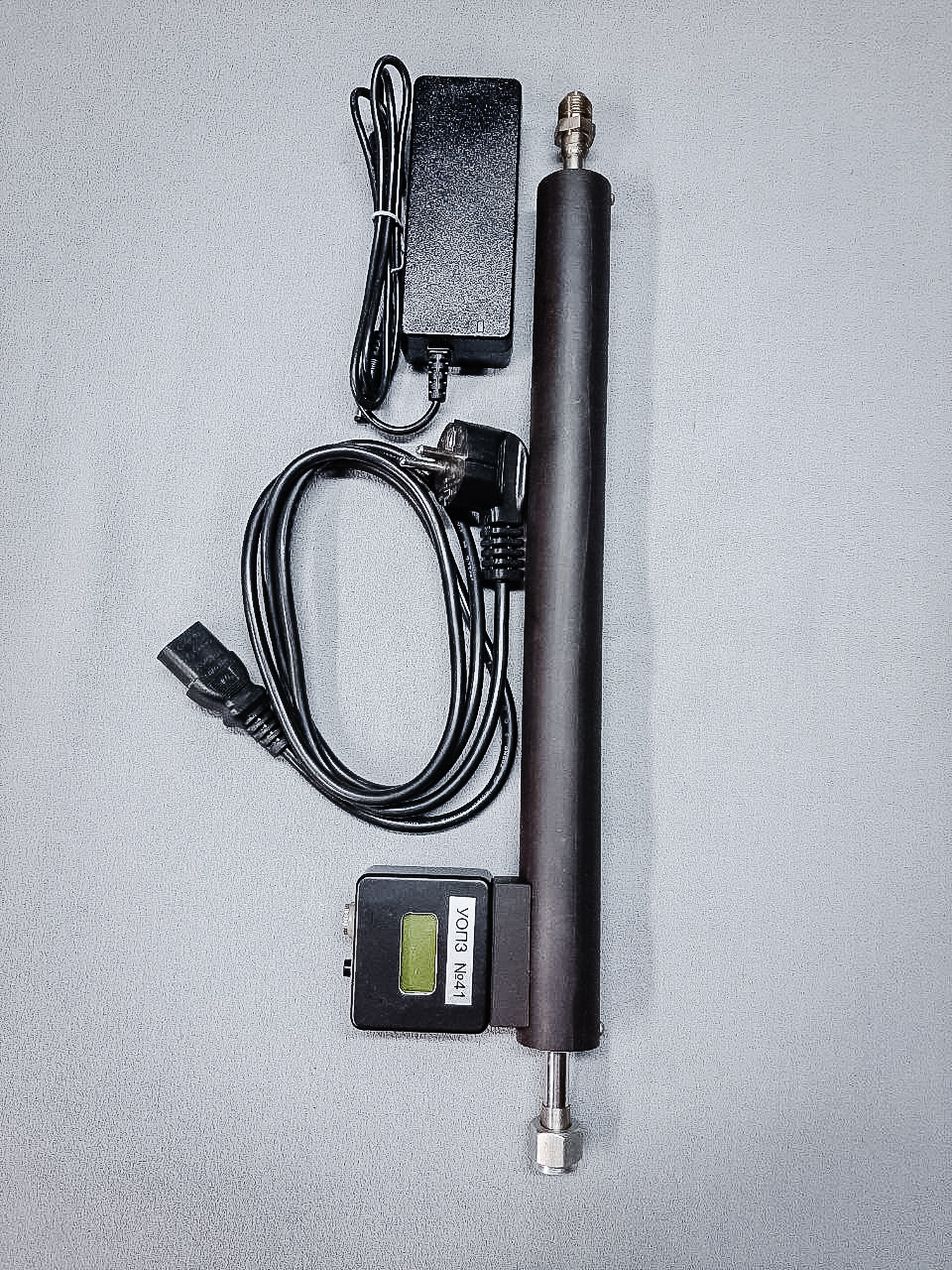

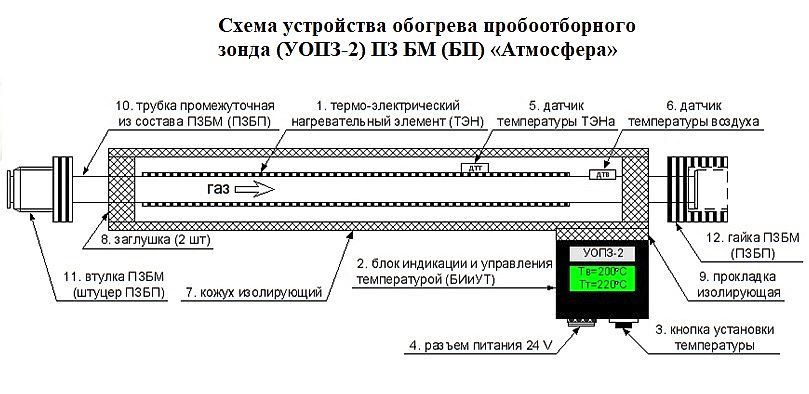

Устройства обогрева УОПЗ-2 для пробоотборных зондов моделей БМ/БП "Атмосфера" и их модификаций

Устройства обогрева УОПЗ-2 пробоотборных зондов «Атмосфера» моделей ПЗ БМ и ПЗ БП, а также их модификаций разработаны для выполнения измерений газопылевых потоков на стационарных источниках загрязнения атмосферы (ИЗА) с высоким содержанием влажности (массовой концентрации паров воды) в отходящих газах в диапазоне от 50 до 500 г/м3, а также для уменьшения осаждения взвешенных веществ (пыли) на стенках пробоотборных устройств выше обозначенных моделей в условиях нагрева их выше температуры газа в газоходах при запыленности (концентрации взвешенных веществ) до 1 г/м3.

Применение
Устройства обогрева УОПЗ-2 могут использоваться при отборе наружного воздуха с расходом до 40 дм3/мин в диапазоне температур окружающей среды от - 10°С до +40°С и температуре газопылевого потока в газоходе до 200°С. УОПЗ-2 монтируется на промежуточной трубке из состава ПЗ БМ/БП «Атмосфера». УОПЗ-2 в составе пробоотборных устройств применяются только при отборе проб методом внешней фильтрации (фильтрование с использованием аналитических фильтров типа АФА-20 по ТУ 951892-89 или фильтров типа Glass-Microfibre Discs № FT-3-1104-070, установленных после обогреваемой части зондов в аллонжах за пределами газохода). УОПЗ-2 пригодны для применения в составе ПЗ БМ/БП «Атмосфера» и их модификаций ПЗ БМг/ПЗ БПг "Атмосфера" для проведения работ на стационарных ИЗА во всех климатических зонах Российской Федерации. УОПЗ-2 не являются средством измерения (СИ) и не подлежат поверке и калибровке.

Характеристики

• Диапазон задания температуры 0…200ºС.
• Дискретность задания 1 ºС.
• Диапазон рабочих температур ТЭНа ПЗ (0…200)+30°С.
• Диапазон температуры отбираемой пробы (0…130)±5°С .
• Погрешность измерения температуры пробы не более 2 ºС.
• Время непрерывной работы УОПЗ-2 в режиме обогрева ПЗ не более 30 мин.
• Напряжение питания 24 В.
• Потребляемая мощность не более 120 Вт.
• Габаритные размеры УОПЗ-2: ~ 480 мм × 35 мм × 110 мм (размер 35 мм – диаметр защитного корпуса обогревателя).
• Вес УОПЗ-2 не более 0,6 кг.

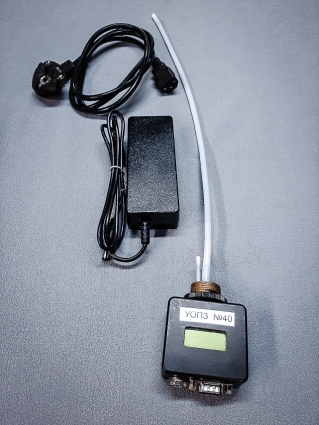

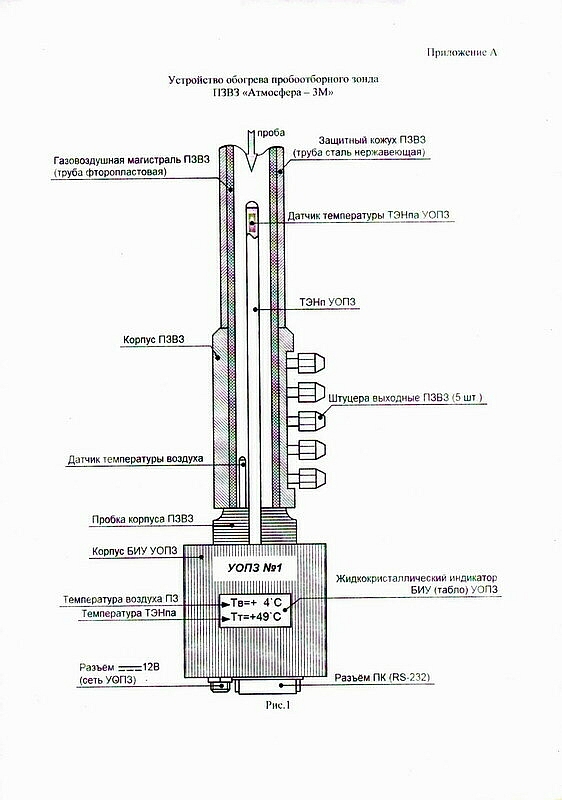

Устройство обогрева УОПЗ-1 пробоотборных зондов моделей ПЗ ВЗ "Атмосфера" и ПЗ ОП "Атмосфера-У"

Устройство обогрева УОПЗ-1 предназначено для обогрева отбираемых проб атмосферного воздуха на газовые примеси и взвешенные вещества (пыль) в составе пробоотборных зондов ПЗ ВЗ «Атмосфера» и ПЗ ОП "Атмосфера-У" на стационарных постах и в передвижных лабораториях контроля загрязнения атмосферы (КЗА) при отрицательных значениях температуры наружного воздуха.

Применение
Конструктивно обогреватель и зонд представляют собой единое пробоотборное устройство с расширенными функциональными возможностями.
Устройство обогрева зондов (УОПЗ-1) используется при отборе проб наружного атмосферного воздуха в диапазоне температур от - 50°C до + 5°C с расходом 20-40 дм3/мин. Максимальная температура воздуха (Тв) внутри зонда составляет ≤ + 5°C, максимальная температура ТЭНпа устройства обогрева (Тт) ≤ +50°C. Данный диапазон температур (Тв и Тт) оптимален для процесса пробоотбора с точки зрения влияния на достоверность анализируемого состава проб атмосферного воздуха, как не оказывающего существенного влияния на его возможные структурные изменения.
Материалы исполнения устройства обогрева и зонда (фторопласт Ф-4Д) также не позволяют оказывать влияние на достоверность анализируемых проб воздуха в процессе их эксплуатации в течение всего срока службы. Таким образом, УОПЗ-1 не оказывает влияние на достоверность отбираемых проб в канале пробоотбороных зондов в процессе их обогрева, искажение достоверности отбираемой пробы при ее транспортировке к приборам газоаналитического комплекса исключено. При положительных температурах наружного воздуха (более+ 5°C) демонтаж устройства обогрева из зонда не требуется.
Автоматический регулятор устройства обогрева при данном условии не будет производить включение ТЭНпа. Данные о температурных режимах устройства в процессе отбора проб атмосферного воздуха отображаются на ЖК дисплея (табло) БИУ и могут быть переданы на ПК.
УОПЗ-1 не требует метрологического обеспечения, поверке (калибровке) не подлежит, средством измерения (СИ) не является, в обязательной сертификации не нуждается.

Характеристики
УОПЗ-1 состоит из теплоэлектронагревательного элемента (ТЭНпа) в защитном исполнении (фторопласт) и блока индикации и управления (БИУ) параметрами температурных режимов с возможностью подключения к нему внешних источников функционального назначения (сетевой адаптер, ПК).
Габаритные размеры УОПЗ: 650 х 60х30 мм, где размер 60 мм соответствует размеру корпуса блока индикации и управления (БИУ) по высоте, 30мм- по толщине корпуса. Вес: не более 0,2 кг.
Работает от внешнего источника сети переменного тока напряжением 220В, частотой 50Гц, а также от автономного питания 220В (бензо/дизель генератора) через сетевой адаптер 220В/12В, непосредственно от аккумуляторного блока типа АБПА на 12В или его аналога.
Рабочее напряжение устройства обогрева – 12В±10% постоянного тока, потребляемая мощность 30Вт, потребляемый ток ~ 2,5А.
Устройство обогрева, как самостоятельное изделие, так и в составе пробоотборных зондов моделей ПЗ ВЗ «Атмосфера» и ПЗ ОП "Атмосфера-У" не требует метрологического обеспечения (поверки или калибровки) и к категории средств измерения (СИ) не относится.

Дополнительные возможности
При необходимости, данные о температурном режиме в процессе пробоотбора, могут быть выведены на ПК автоматических станций КЗА в течение 5-6 секунд после подключения с последующей передачей их в Центр управления и обработки информации через имеющийся в устройстве разъем RS-232 с одновременным отображением на ЖК дисплее (табло) устройства.

Комплект поставки

• источник питания (сетевой адаптер) напряжением 220В/ 12В, рабочее напряжение 12В±10% постоянного тока, потребляемая мощность 30Вт, потребляемый ток ~2,5 А
• кабель питания (сетевой шнур)
• паспорт (описание)
• Экспертное заключение ФГБУ «ГГО» от 10.02.2015 г № 181/25


Кофр упаковочный для зондов "Атмосфера"

Кофр имеет 3 органайзера на крышке и переносной лоток. Углы выполнены из эластомера для дополнительной защиты.

Материалы

• Крышка органайзера – поликарбонат
• Корпус, крышка, перегородки – полипропилен;
• Ручка – АБС-пластик, алюминий;
• Фиксаторы – оцинкованная сталь.

Характеристики:

Цена - 11.700 руб. с НДС
