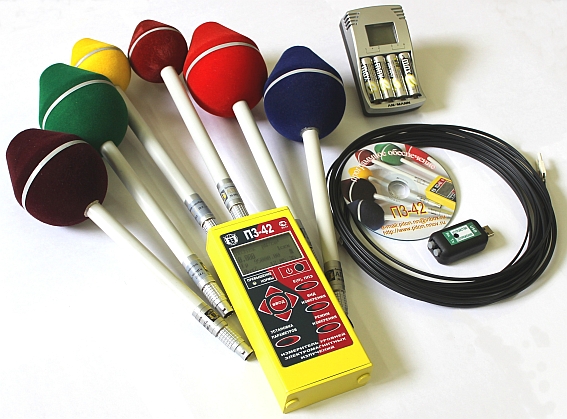

П3-42 Измеритель уровней электромагнитных излучений
Назначение измерителя электромагнитных излучений П3-42
Измеритель уровней электромагнитных излучений П3-42 предназначен для:
- Оценки плотности потока энергии (ППЭ) электромагнитного излучения.
- Измерения среднеквадратических значений напряжённости электрического (Е, В/м) и магнитного (Н, А/м) полей — в режиме непрерывной генерации.
- Контроля уровней электромагнитных излучений с учётом действующих нормативно-правовых требований Госкомэпиднадзора РФ.
Описание
Описание измерителя электромагнитных излучений П3-42
Измеритель электромагнитных излучений П3-42 применяют с целью решения задач точных измерений электромагнитных излучений (ЭМИ) в диапазоне от 10 кГц до 95 ГГц измерять напряженности и ППЭ с погрешностью ±2,0 дБ. Для проведения работ в условиях низких температур для антенных преобразователей АП-1 (0,3-40 ГГц) и АП-2 (0,3-95 ГГц) установлена рабочая температура от -25 до +55°С.
В измерителt электромагнитных излучений П3-42 остались все функциональные возможности измерителья П3-41, включая поиск максимального значения напряженности прерывистых излучений и измерение компонент напряженности поля по 3 взаимно-ортогональным направлениям x, y, z.
Измеритель электромагнитных излучений П3-42 удовлетворяет действующим правовым и нормативным документами Госкомэпиднадзора РФ: ГОСТ 12.1.006-84, СанПин 2.2.4.1191-03, СанПин 2.1.8/2.2.4.1383-03, СанПин 2.1.8/2.2.4.1190-03, СанПин 2.2.2/2.4.1340-03, СанПиН 2.1.2.2645-10 "Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях", МР 2.1.10.0061-12.
Измеритель П3-42 соответствует требованиям национальных и международных стандартов ANSI/IEEE C95. 1, FCC, ICNIRP, Buwal, O-Norm S-1120.
Технические решения защищены прибора П3-42 патентом РФ №31860
Прибор П3-42 зарегистрирован в Государственном реестре под 61524-15
Отличительные характеристики измерителя электромагнитных излучений П3-42
- У измерителя П3-42 изотропное измерение сигналов
- Широкая полоса частот от 10 кГц до 95 ГГц
- Широкий динамический диапазон от 0,26 мкВт/см2 до 1 Вт/см2 и от 0,5 до 1500 В/м (до 2000 В/м по требованию Заказчика)
- Высокая точность и стабильность измерений
- Автоматизация измерений при подключении к ПЭВМ через оптический кабель.
- Рабочие условия применения и транспортирования по 4 группе ГОСТ 22261
- Структура поставки определяется заказчиком.
- Совместим с портативным компьютером (ноутбуком), что позволяет проводить на расстояниях до 100м мониторинг окружающей среды.
Технические характеристики
Технические характеристики измерителя электромагнитных излучений П3-42
Диапазон частот, пределы измерения и основная погрешность Измерителя П3-42 в зависимости от использования типа антенны-преобразователя (АП)
| Тип антенны преобра-зователя (АП) к прибору П3-42 | Рабочий диапазон частот, МГц |
Технические характеристики Пределы измерения |
Основная погрешность измерения, дБ |
||
| Напряженность | Плотность потока энергии (ППЭ) (мкВт/см2) |
||||
| Электрическая составляющая (Е) (В/м) | Магнитная составляющая (Н) (А/м) | ||||
| АП-1 | 300-40000 | - | - | 0,26-100000 | - на уровнях от 0,26 до 1 мкВт∙см−2 ± 3,0; - на уровнях от 1 до 100000 мкВт∙см−2 ± 2,0 |
| АП-2 | 300-95000 | - | - | 3-1000000 | - на всех уровнях ± 3,2; |
| АП-3 | 0,01-300 | 1,5-800 (от 0,01 до 0,03 МГц) 1-600(от 0,03 до 300 МГц) |
- | - | - на уровнях от 1 до 3 В/м для всего частотного диапазона ± 3,0; - на уровнях от 3 до 800 В/м для частот от 0,01 до 0,03 МГц и от 3 до 600 В/м для частот от 0,03 до 300 М Гц± 2,0 |
| АП-4 | 0,01-300 | 15-1500 (от 0,01 до 0,03 МГц) 10-1500(от 0,03 до 300 МГц) |
- | - | - на уровнях от 10 до 30 В/м для всего частотного диапазона ± 3,0; - на уровнях от 30 до 1500 В/м для всего частотного диапазона ± 2,0 |
| АП-5 | 0,01-50 | - | 0,2-50 (от 0,01 до 0,03 МГц) 0,05-25(от 0,03 до 50 МГц) |
- | - на уровнях от 0,2 до 0,5 А/м для частот от 0,01 до 0,03 МГц и на уровнях от 0,05 до 0,15 А/м для частот от 0,03 до 50 МГц± 3,0; - на уровнях от 0,5 до 50 А/м для частот от 0,01 до 0,03 МГц и от 0,15 до 25 А/м для частот от 0,03 до 50 М Гц± 2,0 |
| АП-6 | 0,5-5640 | 2-615 (от 0,5 до 2000 МГц) 1-450(от 2000 до 5640 МГц) |
- | - | - на всех уровнях ± 2,4 |
Пределы допускаемой дополнительной погрешности измерителя П3-42, обусловленной отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур на каждые 10°C. не более:
- для АП-1, АП-2 ±0,6 дБ,
- для АП-3, АП-4, АП-5, АП-6 ±1,0 дБ
| Рабочие условия применения с АП-1 и АП2: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность при 30°С, %, не более |
от минус 25°С до 55°С от 70 до 106,7 (от 525 до 800); 90. |
| Рабочие условия применения с АП-3, АП-4, АП-5 и АП-6: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность при 30°С, %, не более |
от минус 10 °С до 55 °С от 70 до 106,7 (от 525 до 800); 90 |
| Рабочие условия применения и транспортирования П3-42 | по 4 группе ГОСТ 22261. |
| Размеры (мм): - устройство измерительное - АП-1 и АП-2 - АП-3, АП-4, АП-5 и АП-6 |
166х87х48 Øх285 Øх311 |
| Вес (кг): - устройство измерительное - АП-1 и АП-2 - АП-3, АП-4, АП-5 и АП-6 |
0,5 0,14 0,25 |
Характеристики устройства измерительного П3-42
| Результаты измерения, выводимые на индикатор (с подсветкой в темноте) | - текущие значения В/м, А/м, мкВт/см2 , мВт/см2 - максимальные и средние значения В/м, А/м, мкВт/см2 , мВт/см2 за последние 6 минут измерения, - результаты измерения экспозиции: (В/м)2*t, (А/м)2*t, мкВт/см2*t, где t - время с момента включения прибора |
| Дополнительные функции | - отображение средних и максимальных значений напряженности поля за 8 часов работы на - ПЭВМ через волоконно-оптический кабель с привязкой к реальному масштабу времени |
| Функции предупреждения | - визуальное и звуковое оповещение при достижении одного из допустимых - значений напряженности, ППЭ или экспозиции, вводимых пользователем в процессор |
| Калибровка | автоматическая |
| Оптическая развязка П3-41 от ПЭВМ | Двойной оптический кабель от 10 до 100 м. Сопряжение с ПЭВМ через через USB – порт. |
| Рабочая температура | -10…+50°C |
| Питание | 2 аккумуляторных батареи типоразмера AA емкостью 2,85 A*ч |
| Время непрерывной работы | не менее 24 ч |
Комплектации и цены
Комплектации прибора П3-42 и цены
| Наименование | Цена с НДС, руб. |
| АП-1 (0,3…40) ГГц, (0,26…100000) мкВт/см2 или (1…615) В/м | 434 341 |
| АП-2 (0,3…95) ГГц, (1…1000) мВт/см2 или (61,4…1940) В/м | 479 420 |
| АП-3 (0,01…300) МГц, (2,5…800) В/м для частот (10…30) кГц, (0,5…550) В/м для частот (0,03…300) МГц | 306 790 |
| АП-4 (0,01…300) МГц, (15…1500) В/м для частот (10…30) кГц, (10…1500) В/м для частот (0,03…300) МГц | 306 790 |
| АП-5 (0,01…50) МГц, (0,2…50) А/м для частот (10…30) кГц, (0,05…25) А/м для частот (0,03…50) МГц | 336 863 |
| АП-6 (0,5…5640) МГц, (1…100 000) мкВт/см2 или (2…615) В/м для частот (0,5…2000) МГц, (0,26…24000) мкВт/см2 или (1…300) В/м для частот (2000…5640) МГц | 328 689 |
| Устройство измерительное с 10-ти метровым оптоволоконным кабелем, устройством сопряжения через USB порт, ПО. | 1 030 757 |
| В комплекте с АП-1, АП-2, АП-3, АП-4, АП-5, АП-6 | 3 223 650 |
| В комплекте с АП-1, АП-2, АП-3, АП-4, АП-5 | 2 894 961 |
| В комплекте с АП-1, АП-2, АП-3 | 2 251 308 |
| В комплекте с АП-2, АП-3, АП-5 | 2 153 830 |
| В комплекте с АП-1, АП-2 | 1 944 518 |
| В комплекте с АП-2, АП-3 | 1 816 967 |
| В комплекте с АП-2, АП-5 | 1 847 040 |
| В комплекте с АП-2 | 1 510 177 |
| В комплекте с АП-6 | 1 359 446 |
| В комплекте с АП-1 | 1 465 098 |
