Измеритель постоянных и переменных магнитных полей П3-91 (далее – прибор) предназначен для:
Прибор П3-91 применяется при выполнении работ по обеспечению электромагнитной безопасности в области охраны природы, безопасности труда и населения, в том числе относящихся к сфере государственного регулирования обеспечения единства измерений в соответствии с Законом «Об обеспечении единства измерений» и Законом «О техническом регулировании» (при проведении специальной оценки условий труда, производственного контроля и при определении безопасности жилых и производственных помещений), а также при измерениях параметров магнитного поля в промышленности, на транспорте, открытых территориях и научных исследованиях. 5 В качестве датчиков магнитного поля в приборе используются изотропные магнитные антенны-преобразователи.
В пределах своих технических характеристик прибор П3-91 может использоваться для измерения магнитного поля независимо от природы его возникновения. 3.1.4 Прибор осуществляет автоматическое вычисление вектора измеряемого параметра по трем его пространственным составляющим в реальном масштабе времени. Соответственно, он может быть использован для электромагнитного мониторинга, контроля пространственного распределения полей и динамики изменения этих полей во времени.
Измеритель П3-91 соответствует требованиям ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия» и ГОСТ Р51070-97 «Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний» на измерители, предназначенные для контроля норм по электромагнитной безопасности в области охраны природы, безопасности труда и населения. Прибор также соответствует требованиям стандартов по электромагнитной совместимости для применений в условиях летных кабин экипажей воздушных судов и рабочих мест медицинских работников, работающих с диагностической аппаратурой и медицинским оборудованием, требующим устойчивого режима функционирования.

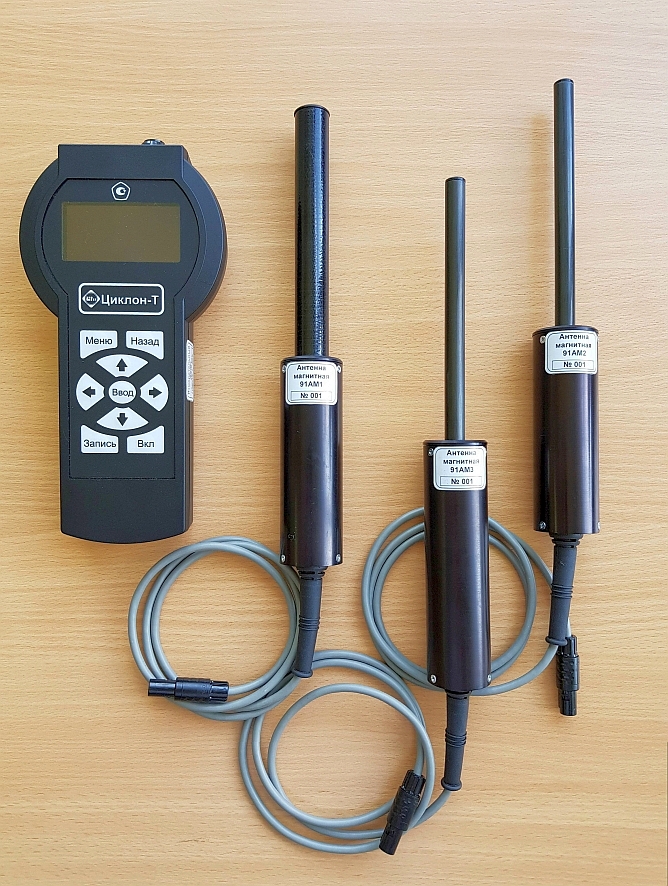

Прибор П3-91 состоит из блока измерительного «Циклон-Т» и сменных антенн-преобразователей. Антенны имеют один или несколько режимов измерения, переключаемых с клавиатуры блока измерительного. Каждому режиму измерения присвоено краткое цифробуквенное обозначение, которое отображается на индикаторе блока измерительного при измерениях. Режимы измерения отличаются уровнем измеряемого параметра.
В комплект сменных антенн входят:
Примечание. Антенны имеют один или несколько режимов измерений. Каждому режиму измерений присвоено краткое цифробуквенное обозначение, которое отображается на индикаторе прибора при измерениях. Режимы измерений отличаются частотным диапазоном и уровнем измеряемого параметра.
Прибор П3-91 в комплекте с магнитными антеннами предназначен для контроля постоянных и переменных магнитных полей, создаваемых техническими средствами и измеряемых в соответствии с:
Наименование характеристики | Значение |
Антенна магнитная 91АМ1 | |
Диапазон частот измеряемого переменного магнитного поля, Гц | от 49 до 51 |
Диапазон измерений магнитной индукции переменного магнитного поля, мТл | от 0,1 до 30 |
Диапазон измерений напряженности переменного магнитного поля, А/м | от 8 до 80 |
Пределы допускаемой относительной погрешности измерений магнитной индукции переменного магнитного поля (напряженности магнитного поля), % |
±15 |
Антенна магнитная 91АМ2 | |
Диапазон частот измеряемого переменного магнитного поля, Гц | от 49 до 51 |
Диапазон измерений магнитной индукции переменного магнитного поля, мТл | от 20 до 125 |
Пределы допускаемой относительной погрешности измерений магнитной индукции переменного магнитного поля, % |
±15 |
Антенна магнитная 91АМ3 | |
Диапазон измерений магнитной индукции постоянного магнитного поля, мТл | от 3 до 250 |
Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля, мТл |
±(0,15xBизм*+0,15) |
* Bизм – измеренное значение магнитной индукции, мТл
Наименование | Размеры, мм | Масса, кг |
Блок измерительный «Циклон-Т» | 230×120×50 | 0,55 |
Антенна магнитная 91АМ1: - антенна - измерительный преобразователь |
347 × Ø38 153 × Ø22 |
0,25 |
Антенна магнитная 91АМ2: - антенна - измерительный преобразователь |
347 × Ø38 153 × Ø12 |
0,25 |
Антенна магнитная 91АМ3: - антенна - измерительный преобразователь |
365 × Ø38 153 × Ø12 |
0,25 |
Ручка-держатель | 210 × Ø42 | 0,2 |
Электропитание | 4-х аккумулятора АА; 1,2 В - 2,7 А/ч |
Ток потребления, не более, мА | 400 |
Напряжение питания | 4,4…6 В |
Продолжительность непрерывной работы составляет, не менее, ч |
4 |
Время установления рабочего режима после включения прибора, не более, мин |
1 |
Средний срок службы, не менее, лет | 5 |
Наименование | Цена с НДС, руб. |
Измеритель постоянных и переменных магнитных полей П3-91 | 288 000 |
Измеритель постоянных и переменных магнитных полей П3-91 (комплект 1) | 201 600 |
Измеритель постоянных и переменных магнитных полей ПЗ-91 (комплект 2) | 244 800 |
