Миллитесламетры портативные универсальные ТП2-2У (далее - миллитесламетры) предназначены для измерений:

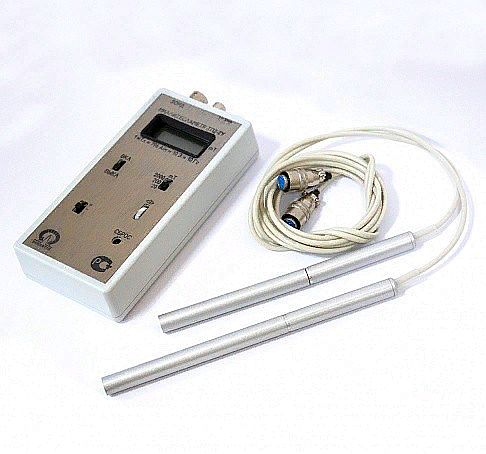

миллитесламетры состоят из электронного блока, измерительных зондов двух типов «М» («М» и «М1») и «С» («С» и «С1») и блока питания, подсоединяемых к электронному блоку при помощи разъёмов.

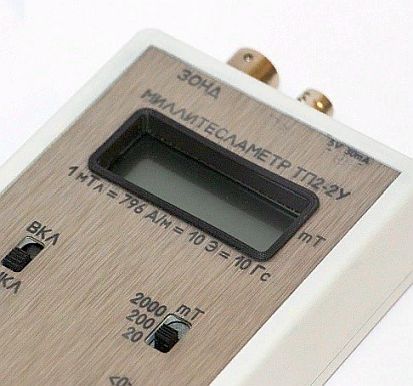

Электронный блок предназначен для формирования управляющего тока преобразователя Холла, обработки информационных сигналов преобразователя Холла и представления результатов измерений в цифровом виде на жидкокристаллическом цифровом индикаторе. Кроме того, электронный блок имеет аналоговый выход для наблюдения формы исследуемого переменного или импульсного магнитного поля.
Измерительные зонды типа «М» («М» и «М1») предназначены для измерений магнитной индукции в зазорах магнитных систем либо на поверхности постоянных магнитов (ферромагнитных деталей) и имеют рабочую часть плоской формы. Магниточувствительная ось преобразователя Холла перпендикулярна плоскости рабочей поверхности рабочей части.
Измерительные зонды типа «С» («С» и «С1») предназначены для измерений магнитной индукции в катушках и соленоидах либо на поверхности постоянных магнитов (ферромагнитных деталей) и имеют рабочую часть цилиндрической формы. Магниточувствительная ось преобразователя Холла совпадает с продольной осью рабочей части зонда.
Тип измерительного зонда | Измерения |
«М» Рабочая часть зондов имеет плоскую форму | Магнитная индукция в зазорах магнитных систем либо на поверхности постоянных магнитов |
«С» Рабочая часть зондов имеет цилиндрическую форму | Магнитная индукция в катушках и соленоидах |
Модификация | Измеряемая магнитная индукция магнитного поля | Пределы измерений | |||
постоянного | переменного | переменного 50 Гц | импульсного | 2, 20, 200 мТл | |
ТП2-2У | + | + | — | + | 20, 200, 2000 мТл |
ТП2-2У-01 | + | + | — | + | 2, 20, 200 мТл |
ТП2-2У-02 | + | + | — | + | 200, 2000 мТл, 20 Тл |
ТП2-2У-03 | + | — | — | — | 20, 200, 2000 мТл |
ТП2-2У-03-20 | + | — | — | — | 20 мТл |
ТП2-2У-04 | + | - | — | — | 2, 20, 200 мТл |
ТП2-2У-05 | + | — | — | — | 200, 2000 мТл, 20 Тл |
ТП2-2У-06 | + | + | + | — | 20, 200, 2000 мТл |
ТП2-2У-07 | + | + | + | — | 2, 20, 200 мТл |
ТП2-2У-08 | + | — | — | — | 2000 мТл |
|
