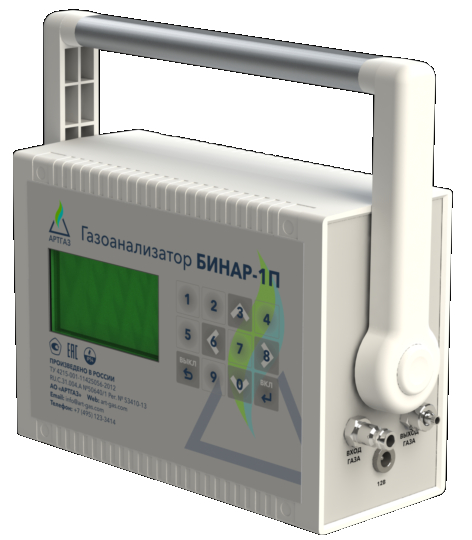

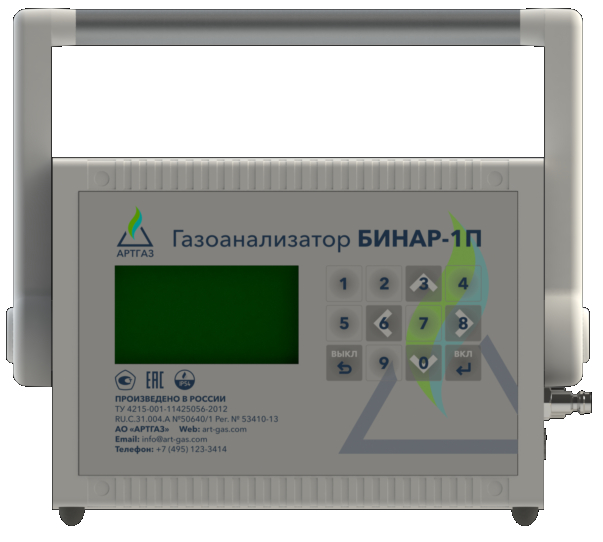

БИНАР-1П газоанализатор
Назначение газоанализатора Бинар-1П
Бинар-1П переносной газоанализатор автоматический с принудительным отбором проб воздуха предназначен для измерения концентрации содержания вредных и загрязняющих веществ в воздухе в целях производственного, экологического и санитарно-гигиенического контроля.
Полученные измерения являются достоверной информацией о текущем качественном состоянии атмосферного воздуха, поводом для оперативного оповещения об опасных уровнях загрязнения воздуха в результате производственнохозяйственной деятельности, природных катаклизмов, пожаров, техногенных аварий, террористических актов и других подобных явлений.
Газоанализатор предназначен для оснащения экологических служб, служб коммунального хозяйства, служб и подразделений МЧС России, аварийных и спасательных бригад на опасных химических объектах, топливно-энергетических предприятиях и др.
Описание
Описание газоанализатора Бинар-1П
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (сенсоров), в аналоговую или в цифровую форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора и (или) передачу их внешнему компьютеру и другим регистрирующим устройствам или исполнительным механизмам.
В газоанализаторах в качестве измерительных преобразователей используются электрохимические, оптические, полупроводниковые, термокаталитические, хемилюминесцентные, комбинированные сенсоры.
- Электрохимический преобразователь применяется для определения концентрации аммиака, водорода, диоксида азота, диоксида серы, кислорода, меркаптана, озона, оксида азота, сероводорода, синильной кислоты, оксида углерода, формальдегида, фтороводорода, хлора, хлористого водорода, этанола.
- Оптический преобразователь применяется для определения концентрации водорода, гексафторида серы, оксид этилена, диоксида углерода, этанола, суммы углеводородов, бензола, бутана, гексана, метана, пропана, этилена.
- Полупроводниковый преобразователь применяется для определения концентрации водорода, оксида этилена, хладонов, этанола, суммы углеводородов, бензола, бутана, гексана, метана, пропана, этилена.
- Термокаталитический преобразователь применяется для определения концентрации хладона, метана.
- Хемилюминесцентный преобразователь применяется для определения концентрации аммиака, диоксида азота, диоксида серы, меркаптана, оксида этилена, сероводорода, хлора этанола, суммы углеводородов, бензола, бутана, гексана, пропана, этилена.
Газоанализаторы позволяют одновременно принимать и обрабатывать измерительную информацию с 16 сенсоров.
Газоанализаторы позволяют устанавливать три порога сигнализации при превышении (для кислорода понижении) заданной концентрации горючих или токсичных газов в контролируемой газовой смеси. Звуковой и световой сигнал включается при достижении концентрации заданного порога.
Газоанализатор «Бинар-1П» выпускается как в обычном, так и во взрывозащищенном исполнении («Бинар-1ПВ»), имея маркировку взрывозащиты: «Искробезопасная электрическая цепь» уровня «ib» по ГОСТ Р МЭК 60079-11-2010, «Взрывонепроницаемая оболочка» по ГОСТ Р МЭК 60079-1-2008. Конструкция модели «Бинар-1ПВ» выполнена в соответствиями с требованиями ГОСТ Р МЭК 60079-0-2011.
Переносной газоанализатор «Бинар-1П» одновременно измеряет концентрацию содержания от одного до восьми вредных и загрязняющих веществ в воздухе, и выдает звуковой сигнал при превышении установленных порогов.
Прибор Бинар-1П работает от встроенного аккумулятора. Измерение может производиться в двух режимах: текущие измерения и средние измерения. Текущие измерения - вывод на экран измеренной концентраций один раз в секунду. Средние измерения - вывод на экран среднего значения концентрации за 20 мин. Если концентрация загрязняющего вещества превысит значение установленного уровня, то на экране дисплея появится «*», и будет сопровождаться звуковым сигналом. При превышении концентрации газа установленной шкалы измерения каждого из компонентов на экране дисплея высветится « ».Рабочий диапазон измеряемых концентраций вредных и загрязняющих веществ может выдаваться в различных единицах измерения (мг/м3, % объемной доли, ppm)
Технические характеристики
Технические характеристики газоанализатора Бинар-1П
| Пределы допускаемых значений основной абсолютной погрешности измерений кислорода: - в диапазоне от 1 до 30 об. доля, % - в диапазоне от 1 до 100 об. доля, % |
±0,2 ±0,5 |
| Пределы допускаемых значений основной относительной погрешности измерений, остальные газы, % |
± 20 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в долях основной погрешности на каждые 10 °С, не более |
0,2 |
| Пределы допускаемой дополнительной погрешности от изменения влажности окружающей среды в долях основной погрешности на каждые 10 %, не более |
0,2 |
| Время установления показаний Т0.9, при нормальных условиях, без пробоотборного устройства, с, не более: - для горючих газов - для токсичных газов - для кислорода |
15 45 45 |
| Время прогрева и выхода на режим, мин, не более | 3 |
| Потребляемая мощность, В·А, не более | 55 |
| Габаритные размеры, мм, не более: - газоанализатор - газоанализатор с системой пробоподготовки |
360×320×180 600×800×250 |
| Масса, кг, не более: - газоанализатор - газоанализатор с системой пробоподготовки |
3,5 35 |
| Условия эксплуатации: | |
| температура окружающей среды, °С - стандартное исполнение - с системой пробоподготовки |
-20…+40 -50…+50 |
| относительная влажность, % | 30…95 |
| атмосферное давление, кПа | 88…125 |
| напряжение питания - от сети переменного тока, В - постоянный ток, В - для стационарного газоанализатора - для переносного газоанализатора |
220+22-33 , частота 50 Гц 24,8 ±3 12,4 ±2 |
| Гарантийный срок, мес | 36 |
Комплектация
Комплектация газоанализатора Бинар-1П
- Газоанализатор "Бинар-1П"
- Зарядное устройство

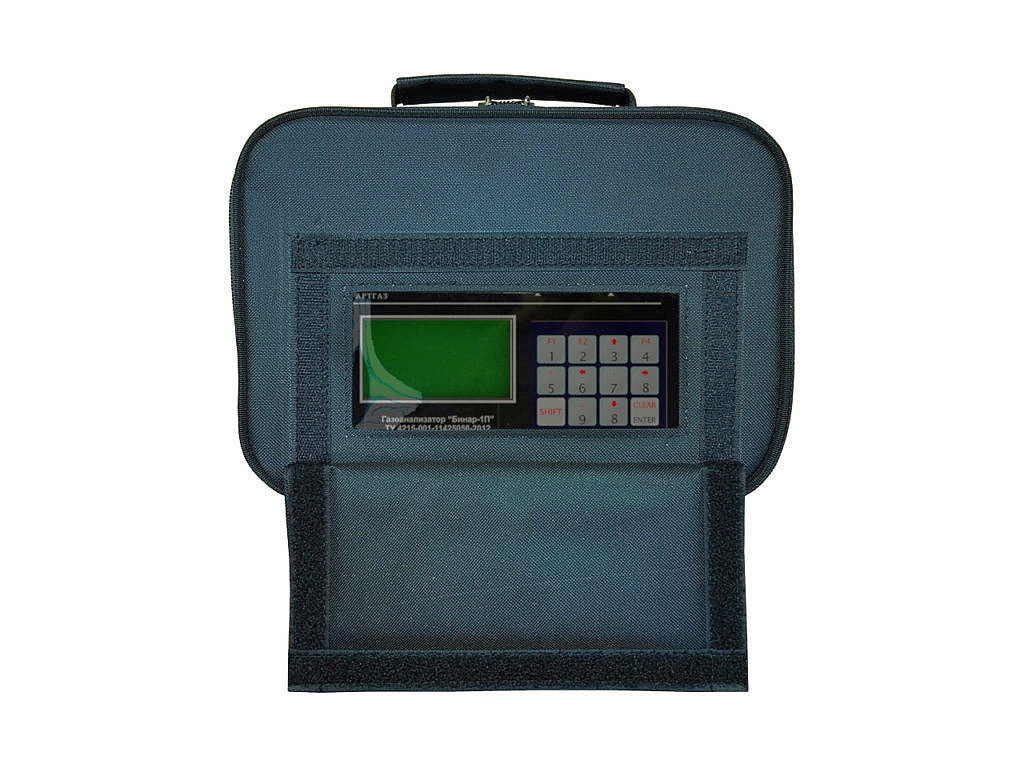

- Сумка-переноска
- Паспорт
- Руководство по эксплуатации
- Методика поверки
