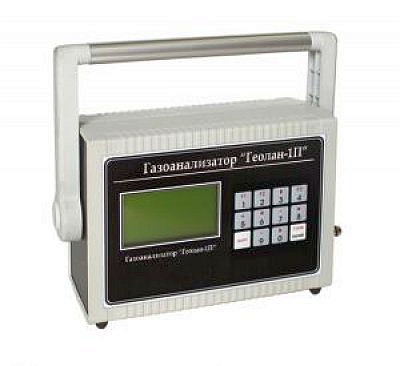

ГЕОЛАН-1П
Переносной газоанализатор автоматический с принудительным отбором воздуха
Назначение газоанализатора ГЕОЛАН-1П
Переносной газоанализатор автоматический с принудительным отбором воздуха «Геолан-1П» / «Геолан-1П» предназначен для измерения концентраций вредных и загрязняющих веществ, содержащихся в атмосферном воздухе, воздухе рабочей зоны и в отходящих газах топливно-энергетических предприятий, а также для определения довзрывоопасных концентраций горючих газов и паров горючих жидкостей.
Описание
Описание газоанализатора ГЕОЛАН-1П
Области применения газоанализатора ГЕОЛАН-1П
- охрана окружающей среды
- производственный контроль
- чрезвычайные ситуации
- оборона и безопасность государства
- гидрометеорология
Газоанализатор выпускается в обычном «Геолан-1П» и во взрывозащищенном «Геолан-1ПВ» исполнении.
Газоанализатор во взрывозащищенном исполнении «Геолан-1ПВ» соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Взрывозащищенность газоанализатора обеспечивается следующими видами взрывозащиты: «Искробезопасная электрическая цепь» уровня «ib» по ГОСТ Р МЭК 60079-11-2010, «Взрывонепроницаемая оболочка» по ГОСТ Р МЭК 60079-1-2008. Конструктивно газоанализатор соответствует требованиям ГОСТ Р МЭК 60079-0-2011.
Переносные газоанализаторы «Геолан-1ПВ» со встроенными газочувствительными измерительными преобразователями с видом взрывозащиты «d» имеют маркировку взрывозащиты — 1Ex d ib IIС Т6 Gb X.
Переносные газоанализаторы «Геолан-1ПВ» со встроенными газочувствительными измерительными преобразователями с видом взрывозащиты «i» имеют маркировку взрывозащиты — 1Ex ib IIС Т6 Gb X.
Газоанализатор «Геолан-1П» удовлетворяет требованиям ГОСТ 27540-87 (р. 3), ГОСТ 12.2.007.0-75 и является многофункциональным восстанавливаемым изделием.
Отличительные особенности газоанализатора ГЕОЛАН-1П
- Одновременное измерение концентраций от 2 до 8 вредных и загрязняющих веществ в воздухе;
- Возможность измерения на уровне ПДК атмосферного воздуха и ПДК воздуха рабочей зоны;
- Большой выбор измеряемых веществ, уникальные комбинации датчиков;
- Возможность дальнейшего дооснащения газоанализатора измерительными датчиками;
- Рабочий диапазон измеряемых концентраций вредных и загрязняющих веществ может выдаваться в различных единицах измерения (мг/м3, % объемной доли, ppm);
Технические характеристики
Технические характеристики газоанализатора ГЕОЛАН-1П
| Наименование параметра, единица измерения | Значение |
| Температура окружающей среды, °С | от -20 до +40 |
| Относительная влажность воздуха при отсутствии конденсата, (при t=25°С), % |
до 95 |
| Атмосферное давление, кПа | 88 — 125 |
| Напряжение электропитания блока сбора и обработки информации |
176-264В / 50±1 Гц |
| Маркировка взрывозащиты (по заказу) - блок сбора и обработки информации - переносной газоанализатор |
[Ex ib] IIC 1Ex ib IIC T6 Gb X или 1Ex ib d IIC T6 Gb X |
| Электрические искробезопасные параметры: - максимальное выходное напряжение Uо - максимальный выходной ток Iо: - максимальная внешняя ёмкость Cо: - максимальная внешняя индуктивность Lо: |
24,8 В 60 мА 86 нФ 1 мГн |
| Электропитание переносного газоанализатора от 3-х аккумуляторов GP VD 1-2100 мАч: - максимальное выходное напряжение Uо - максимальный выходной ток Iо - максимальная внутренняя ёмкость Ci - максимальная внутренняя индуктивность Li |
12,4 В 500 мА 7,8 мкФ 0,7 мГн |
| Количество одновременно измеряемых веществ | 2 – 8 |
| Тип интерфейса с ПЭВМ | RS-232 или USB(по заказу) |
| Время прогрева газоанализатора, мин. не более | 3 |
| Минимальное время формирования выходного сигнала (τ90), с не более |
40 |
| Задержка срабатывания звуковой и световой сигнализации, с не более | 3 |
| Допустимая приведенная погрешность, % не более | ± 25 |
| Допустимая относительная основная погрешность, % не более |
± 20 |
| Пределы дополнительной погрешности при воздействии каждого из влияющих факторов в отдельности, %, не более - температуры окружающей среды от -20°С до +40°С; - давление — от 650 до 800 мм рт. ст. - влажности воздуха — от 30 до 95% при температуре 35°С. |
5% |
| Температура анализируемой пробы, °С | -20 до +40 |
| Габаритные размеры, мм, не более: | 220×200×80 |
| Масса, кг, не более: | 2,5 |
| Срок гарантии, месяцев | 12 |
| Гарантийный срок хранения, месяцев | 6 |
| Средняя наработка на отказ, часов, не менее | 15000 |
| Срок службы газоанализатора, без учета срока службы газочувствительных измерительных преобразователей, лет, не менее |
10 |
Список веществ
Список веществ газоанализатора ГЕОЛАН-1П
| Наименование вещества | Химическая формула | Диапазон измерений | Пределы допускаемой основной погрешности |
||
| массовая концентрация, мг/м3 |
объемна доля, % | Относительной, % | Приведенной, % | ||
| Аммиак | NH3 | от 0 до 0,1 от 0,1 до 100 от 1 до 1000 |
- ±20 ±20 |
±25 - - |
|
| Водород | Н2 | от 0 до 0,1 от 0,1 до 4,0 |
- ±20 |
±25 - |
|
| Гексафторид серы | SF6 | от 1 до 100 от 100 до 10000 |
- ±20 |
±25 - |
|
| Диоксид азота | NO2 | от 0 до 0,1 от 0,1 до 10 от 1 до 200 |
- ±20 ±20 |
±25 - - |
|
| Диоксид серы | SO2 | от 0 до 0,1 от 0,1 до 20 от 1 до 500 |
- ±20 ±20 |
±25 - - |
|
| Кислород | О2 | от 0,1 до 21 от 1 до 100 |
±0,2 (абсолютной) ±0,5 (абсолютной) |
||
| Меркаптан | RSH | от 0,01 до 50 | ±20 | - | |
| Озон | О3 | от 0 до 0,02 от 0,02 до 2,0 |
- ±20 |
±25 - |
|
| Оксид азота | NO | от 0 до 0,2 от 0,2 до 20 от 1 до 1000 |
- ±20 ±20 |
±25 - - |
|
| Оксид этилена | С2Н4О | от 0 до 0,1 от 0,1 до 200 |
- ±20 |
±25 - |
|
| Сероводород | H2S | от 0 до 0,02 от 0,02 до 20 от 1 до 500 |
- ±20 ±20 |
±25 - - |
|
| Синильная кислота | HCN | от 0 до 0,1 от 0,1 до 3,0 |
- ±20 |
±25 - |
|
| Оксид углерода | CO | от 0,1 до 200 от 1 до 2000 |
±20 ±20 |
- - |
|
| Диоксид углерода | CO2 | от 0,1 до 5,0 от 0,1 до 100 |
±20 ±20 |
- - |
|
| Формальдегид | Н2СО | от 0 до 0,1 от 0,1 до 2,0 |
- ±20 |
±25 - |
|
| Фтороводород | HF | от 0 до 0,1 от 0,1 до 10,0 |
- ±20 |
±25 - |
|
| Хлор | Cl2 | от 0 до 0,1 от 0,1 до 10 |
- ±20 |
±25 - |
|
| Хлористый водород | HCl | от 0 до 0,2 от 0,2 до 20 |
- ±20 |
±25 - |
|
| Этанол | С2Н5ОН | от 1 до 2000 | ±20 | - | |
| Горючие газы | |||||
| Сумма углеводородов (по С3Н8, C6H14 или CH4), НКПР* | от 0 до 1 от 1 до 50 |
±20 |
- | ||
| Бензол | С6Н6 | от 0 до 0,1 от 0,1 до 100 |
- ±20 |
±25 - |
|
| Бутан | С4Н10 | от 0 до 0,1 от 0,1 до 0,7 |
- ±20 |
±25 - |
|
| Гексан | С6Н14 | от 0 до 0,001 от 0,001 до 0,5 |
- ±20 |
±25 - |
|
| Метан | СН4 | от 0 до 0,004 от 0,004 до 2,2 |
- ±20 |
±25 - |
|
| Пропан | С3Н8 | от 0 до 0,1 от 0,1 до 0,85 |
- ±20 |
±25 - |
|
| Этилен | С2Н4 | от 0 до 0,1 от 0,1 до 0,15 |
- ±20 |
±25 - |
|
| Хладоны | |||||
| Хладон R12 | СCl2F2 | от 40 до 80** | ±20 | - | |
| Хладон R22 | СF2ClH | от 100 до 350 | от 40 до 100** | ±20 | - |
| Хладон R125 | С2F5H | от 40 до 80** | ±20 | - | |
| Примечание: *значение НКПР для определяемых компонентов по МЭК 60079-20-96. ** массовая концентрация, млн-1. |
|||||
Комплектация
Комплектация газоанализатора ГЕОЛАН-1П
- газоанализатор «Геолан-1П»;
- руководство по эксплуатации;
- паспорт;
- инструкция «Методика поверки»;
- зарядное устройство.
Дополнительные опции
- система пробоподготовки (термоэлектрический холодильник и/или подогреватель анализируемой пробы);
- комплект креплений газоанализатора (для монтажа на стену, пол);
- гидрозатвор;
- кондиционер;
- ротаметр;
- метеостанция;
- измеритель пыли, влаги и уровня воды;
- генератор газовых смесей;
- генератор нулевого газа;
- компрессор;
- источники микропотоков;
- ГСО-ПГС;
- блок сбора, отображения и передачи информации;
- панель оператора;
- персональный компьютер;
- преобразователь интерфейса;
- GPRS-приёмник/передатчик;
- GSM-модем;
- радиомодем-приёмник/передатчик;
- антенно-фидерное устройство;
- антенная мачта;
- треноги и штативы;
- всепогодный телекоммуникационный шкаф;
- 19-дюймовая стойка;
- информационное табло и световые панели;
- звуковая сирена;
- аккумуляторная батарея с зарядным устройством;
- сетевой адаптер для подключения к сети переменного тока 220 В;
- побудитель расхода воздуха;
- пылевой фильтр;
- фильтр-влагоотделитель;
- зонд отбора проб;
- химические фильтры;
- жидкокристаллический дисплей;
- звуковое устройство;
- кнопки управления газоанализатором;
- блок реле типа «сухие контакты»;
- блок реле временного отключения сигнализации;
- токовый выход 4–20 мА;
- блок искрозащиты.
Номер в Госреестре средств измерений РФ
60202-15
