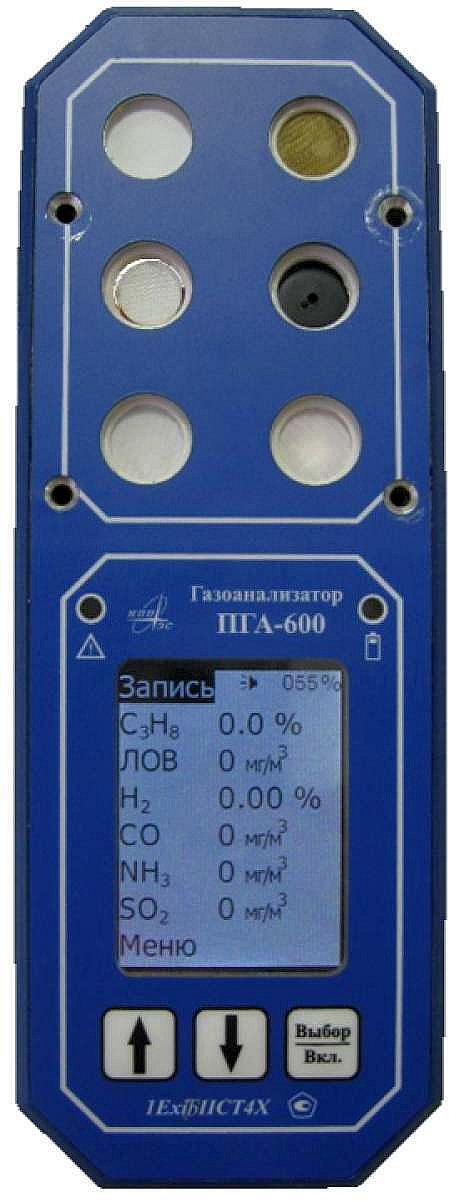

ПГА-600 газоанализатор
Назначение газоанализатора ПГА-600
Газоанализаторы ПГА-600 предназначены для измерений объемной доли метана, пропана, диоксида углерода, водорода, кислорода, довзрывоопасных концентраций паров бензина неэтилированного, массовой концентрации или объемной доли изобутилена, оксида углерода, сероводорода, диоксида азота, диоксида серы, аммиака и хлора в воздухе рабочей зоны.
Описание
Описание газоанализатора ПГА-600
Газоанализаторы ПГА-600 являются портативными многоканальными приборами непрерывного действия.
Принцип действия газоанализаторов ПГА-600:
- По измерительным каналам объемной доли диоксида углерода, метана, пропана или бензина неэтилированного - оптический инфракрасный, основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
- По измерительным каналам объемной доли кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, аммиака и хлора - электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;
- По измерительному каналу изобутилена - фотоионизационный, основанный на измерении электрического тока, вызванного ионизацией молекул определяемых компонентов фотонами, излучаемыми источником вакуумного ультрафиолетового излучения.
Способ забора пробы - диффузионный.
Конструктивно газоанализатор ПГА-600 выполнен одноблочным в металлическом или пластиковом корпусе, отличающихся весовыми характеристиками. В корпусе газоанализатора ПГА-600 размещены блок электроники и датчики.
Блок электроники газоанализаторов ПГА-600 осуществляет усиление, аналого-цифровое преобразование сигналов от датчиков, вычисление результатов измерений с учетом занесенных при градуировке в память газоанализатора коэффициентам и прочим настроечным параметрам, вывод информации на многострочный жидкокристаллический дисплей, а также сравнение значений выходных сигналов с заданными пороговыми значениями и выработку управляющих сигналов для световой и звуковой сигнализации.
Газоанализатор ПГА-600 осуществляет индикацию степени разряда аккумуляторов, световую и звуковую сигнализацию по достижения 2-х заданных пороговых уровней.
В корпус газоанализатора ПГА-600 могут быть установлены от 1 до 6 датчиков в различном сочетании, в зависимости от исполнения:
- один или два оптических датчика;
- один оптический и один фотоионизационный датчик;
- один фотоионизационный датчик;
- до 4-х электрохимических датчиков на разные газы дополнительно к датчикам в соответствии с пп. а…c
Возможна поставка газоанализаторов ПГА-600 только с электрохимическими датчиками.
Питание газоанализатора ПГА-600 осуществляется от аккумуляторной батареи номинальным напряжением 2,4 В (два аккумулятора типа Ni МН VH AA-2000).
По защищенности от влияния пыли и воды газоанализаторы ПГА-600 соответствуют степени защиты IP54 по ГОСТ 14254-96.
Газоанализатор выполнен во взрывозащищенном исполнении и соответствуют требованиям технического регламента ТС ТР 012/2011, ГОСТ 30852.0, ГОСТ 30852.10.
Технические характеристики
Технические характеристики газоанализатора ПГА-600
| Характеристика | Значение |
| Предел допускаемой вариации показаний газоанализатора, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды в диапазоне от минус 20 до 40 °С на каждые 10°С, равны, в долях от предела допускаемой основной погрешности: - по измерительным каналам метана (СH4), пропана (С3Н8), паров бензина неэтилированного - по измерительным каналам диоксида углерода (СО2), водорода (Н2), кислорода (О2), изобутилена (i-C4H8), оксида углерода (СО), сероводорода (Н2S), двуокиси азота (NO2), диоксида серы (SО2) , аммиака (NH3), хлора (Cl2) |
±0,2 ±0,5 |
| Предел допускаемого изменения показаний газоанализатора за 8 ч непре- рывной работы, в долях от предела допускаемой основной погрешности |
0,5 |
| Время прогрева газоанализаторов, мин, не более | 2 |
| Время непрерывной работы газоанализаторов без подзарядки аккумуляторов, ч, не менее: - с оптическими и электрохимическими датчиками - с фотоионизационным датчиком |
16 10 |
| Габаритные размеры газоанализатора, мм не более: - высота - ширина - длина |
210 70 40 |
| Масса, кг, не более: - металлический корпус - пластиковый корпус |
0,7 0,5 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при температуре 35°С, % - диапазон атмосферного давления, кПа |
-20…+40 до 95 84,0…106,7 |
Список веществ
Список веществ, анализируемых газоанализатором ПГА-600
| Условное обозначение измерительногоканала |
Определяемый компонент | Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний Т0,9д, с |
|
| абсолютной | приведенной к конечному значению< диапазона измерений*,% |
||||
| СH4-О | метан (СH4) | 0…5% об.д. | - | ±4 | 30 |
| С3Н8-О | пропан (С3Н8) | 0…2% об.д. | - | ±5 | 30 |
| БНЗ-О | пары бензина неэтилированного (ГОСТ Р 51866-2002) |
0…50% НКПР | ±5% НКПР | 60 | |
| СО2-О | диоксид углерода (СО2) | 0…2% об.д. | - | ±5 | 60 |
| Н2-Е | водород (Н2) | 0…2% об.д. | ±(0,2+0,04-Сх)% об.д. | 60 | |
| О2-Е | кислород (О2) | 0…30% об.д. | - | ±5 | 60 |
Примечания:
|
|||||
| Условное обозначение измерительного канала |
Определяемый компонент | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | Предел дпускаемого времени установления показаний, с |
||
| массовой концентрации, мг/м3 | объемной доли, млн-1 | абсолютной | относительной, % | |||
| С4Н8-Х | изобутилен (i-C4H8) | 0…100 100…700 |
0…44 44…300 |
±25 мг/м3 | ±25% | 30 |
| СО-Е | оксид углерода (СО) | 0…20 20…120 |
0…17 17…103 |
±5 мг/м3 | ±25% | 60 |
| H2S-E | сероводород (H2S) |
0…10 10…45 |
0…7 7…32 |
±2,5 мг/м3 | ±25% | 60 |
| NO2-E | диоксид азота (NO2) |
0…2 2…20 |
0…1 1…10,5 |
±0,5 мг/м3 | ±25% | 60 |
| SO2-E | диоксид серы (SO2) |
0…10 10…50 |
0…3,8 3,8…18,8 |
±2,5 мг/м3 | ±25% | 60 |
| NH3-E | аммиак (NH3) | 0…20 20…75 |
0…28 28…99 |
±5 мг/м3 | ±25% | 90 |
| Cl2-E | хлор (Cl2) | 0…1 1…5 |
0…0,3 0,3…1,6 |
±0,25 мг/м3 |
±25% | 60 |
Комплектация
Комплектация газоанализатора ПГА-600
| Наименование | Кол-во | Примечание |
| Газоанализатор ПГА-600 | 1 шт. | Перечень измерительных каналов по заказу |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | ||
| Комплект принадлежностей | 1 компл. | Зарядное устройство, чехол |
Цены газоанализатора ПГА-600
| Блок электроники | 62 590 |
| Датчики метана или пропана | 35 750 |
| Датчик углекислого газа | 35 750 |
| Датчик летучих органических веществ (калибровка по изобутилену) |
192 500 |
| Датчик водорода | 52 250 |
| Датчик оксида углерода, кислорода, сернистого водорода, двуокиси серы |
24 750 |
| Датчик двукокиси серы, хлора, аммиака | 27 500 |
| Датчик паров бензина | 55 000 |
