Сигнал-4 газоанализатор с поверкой

Назначение газоанализатора "Сигнал-4"

Газоанализаторы взрывоопасных паров "Сигнал-4" предназначены для определения довзрывных концентраций взрывоопасных паров, таких как метан, пропан, пары бензина, углеводородов и других, а также токсичных паров, таких как аммиак, окис-лы азота, серы, сероводород, хлор, хлористый водород, формальдегид, озон и кислород.

Описание

Описание газоанализатора "Сигнал-4"

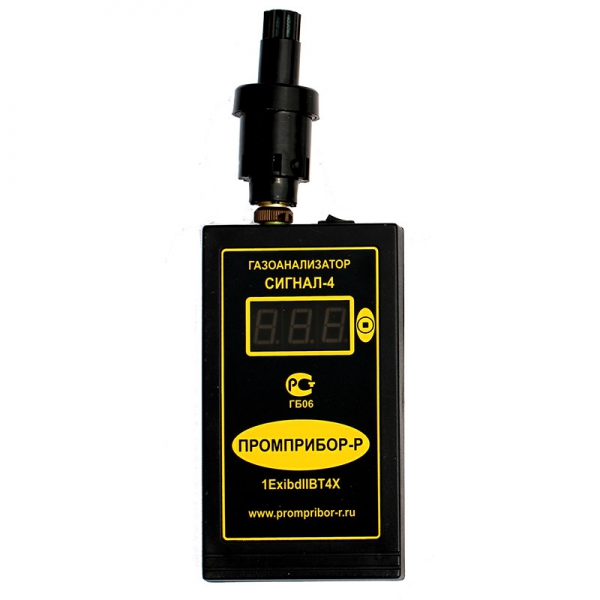

Газоанализатор представляет собой переносной измерительный прибор с конвекционной подачей контролируемой среды.

Конструктивно газоанализатор состоит из пластмассового корпуса с размещённым внутри него аккумуляторным блоком, блоком сигнализации и датчика, пристыковывающегося к корпусу газоанализатора через разъём непосредственно или через удлинительный кабель.

Принцип действия газоанализатора основан на измерении электрического сигнала, поступающего с газочувствительного сенсора, пропорционального концентрации измеряемого вещества в пределах диапазона измерений.

В качестве чувствительных элементов в датчиках метана, пропана, паров бензина и других углеводородов в атмосферном воздухе применяются термокаталитические сенсоры, в датчиках паров аммиака - полупроводниковый сенсор, в датчиках кислорода и токсичных паров - электрохимические сенсоры.

Каждый датчик настраивается только на один компонент с подачей световой и звуковой сигнализации при превышении уровня загазованности в контролируемой зоне по ГОСТ Р 51330.19-99.

Применение газоанализатора Сигнал-4

Используется в процессе добычи, переработки, транспортировки газа, нефти и нефтепродуктов; на объектах газовых хозяйств; в автомобильных хозяйствах на заправках; на промышленных предприятиях (канализационные участки, котельные и т.п.); на складах ГСМ (в портах, на ж/д, нефтебазах и т.п.); для оснащения оперативного персонала коммунальных служб при работе в подвальных помещениях и подземных коллекторах; во всех других помещениях, где могут накапливаться горючие газы и пары.

Измерение и подача аварийной сигнализации при повышении заданного уровня концентрации взрывоопасных и токсичных паров в местах отбора проб.

Достоинства газоанализатора Сигнал-4

• оперативность контроля наличия горючих и токсичных газов и паров;
• портативность и малый вес;
• высокая чувствительность и точность;
• простота в эксплуатации;
• наличие удлинительного кабеля для сенсора;
• низкая цена.

Технические характеристики

Технические характеристики газоанализатора "Сигнал-4"

Обозначение: Сигнал-4.X, где X -буквенное обозначение вида измеряемого газа:
М- метан или углеводороды (пропан, пары бензина и т.п.),
А - пары аммиака,
КМ - кислород и метан ( или углеводороды),
К - кислород,
Э- токсичный компонент, измеряемый электрохимическими сенсорами, вид и диапазон которых указан в Таблице:

Исполнения газоанализатора Сигнал-4А, Сигнал-4КМ, Сигнал-4К имеют следующие диапазоны измерений:

• концентрации взрывоопасных газов и паров:
  • метана и других углеводородов, % НКПР 0…50
  • паров аммиака, мг/м³ 0…100
  • кислорода, % объёмной концентрации 14…24
• Пороги срабатывания сигнализации, установленные изготовителем:
  • для метана и других углеводородов, % НКПР 20
  • для паров аммиака, мг/м³ 60
  • для кислорода, % об., менее 18
• Предел основной абсолютной погрешности измерений:
  • для метана и других углеводородов, % НКПР ± 5
  • для паров аммиака, мг/м³ ± 5
  • для кислорода, % об. ± 1
• Дополнительная погрешность при воздействии факторов:
  • при изменении температуры окружающей среды на каждые 10 °С, не более:
    • для метана и других углеводородов, % НКПР ± 2,5
    • для паров аммиака, мг/м³ ± 2,5
    • для кислорода, % об. ± 0,5
  • при изменении относительной влажности окружающего воздуха до 95 % при 35 °С, не более:
    • для метана и других углеводородов, % НКПР ± 2,5
    • для паров аммиака, мг/м³ ± 2,5
    • для кислорода, % об. ± 0,5
• Время срабатывания аварийной сигнализации, с, не более 10
• Время выхода на рабочий режим, с, не более 30
• Диапазон рабочего напряжения аккумуляторной батареи, В от 4,2 до 5,2
• Срок службы, лет, не менее 10

Условия эксплуатации газоанализатора Сигнал-4

• Температура окружающего воздуха - от минус 20 до плюс 40°С
• Атмосферное давление, кПа (мм рт.ст.) от 84 до 106,7 (от 630 до 800)
• Относительная влажность до 95 % при температуре плюс 25°С

Контролируемые газы

Контролируемые вещества газоанализатором Сигнал-4

Комплектация

Комплектация газоанализатора Сигнал-4:

• пульт переносной с цифровой индикацией,
• съемный датчик на заданный тип газа,
• зарядное устройство,
• укладочная сумка для переноски,
• удлинитель датчика (кабель с разъемами, 5,7м для взрывоопасных газов),
• паспорт/
