170-дБ-1
Комплект для измерения высоких уровней звука и звукового давления
Цена 470.000,00 руб
Описание

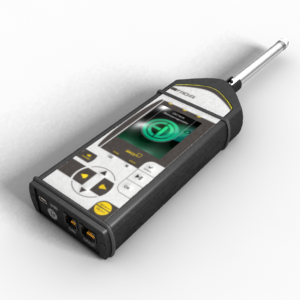

ЭКОФИЗИКА-110А (HF-Белая). Белый Инженер-HF. Типовой комплект
Описание
Шумомер 170-дБ-1. Комплект предназначен для измерений октавных и третьоктавных уровней звукового давления с пиковым уровнем до 170 дБ в диапазоне частот от 25 Гц до 10 кГц одновременно в трёх контрольных точках.
При подборе измерительного оборудования для испытаний на акустическое воздействие (например, по ГОСТ 30630.1.5-2013 или иным стандартам) следует обращать внимание на то, что предельные значения уровней звукового давления в таблице 1 даны для характеристики Пик (максимальные мгновенные значения), тогда как требования к УЗД в нормативной и технической документации устанавливают для среднеквадратичных значений. Соотношение между пиковыми и среднеквадратичными значениями зависит от характера сигнала.
При испытаниях на воздействие гармонического звука разница между пиковым и среднеквадратичным уровнями составляет 3 дБ. Поэтому для этих испытаний мы рекомендуем выбирать такие конфигурации измерительных каналов, у которых предел измерения пиковых УЗД был бы на 3-4 дБ выше испытательных среднеквадратичных уровней звукового давления.
При испытаниях широкополосным звуком пик-фактор значительно выше и составляет 10-12 дБ. Для таких испытаний следует выбирать конфигурации, у которых предел измерения пиковых УЗД был бы примерно на 12 дБ выше общего испытательного уровня звукового давления.
Рекомендуемые варианты комплектации для различных испытаний на акустическое воздействие.
| Вид испытаний | Кол-во КТ, Nкт |
Типовые УЗД | Ожидаемые пиковые УЗД |
Измерительная конфигурация |
| ГОСТ 30630.1.5-2013. Испытание тональным звуком меняющейся частоты |
3 или 6 | 120 дБ | 120 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+ВМК-206/М201 - Каналы 2 и 3: схема IEPE-ЭКВ+Р200+ВМК-206/М201 |
| 120 дБ | 123 дБ | |||
| 120 дБ | 114 дБ | |||
| 130 дБ | 124 дБ | |||
| 140 дБ | 134 дБ | |||
| 150 дБ | 144 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+ВМК-206/М201 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200-27+ВМК-206/М201 |
||
| 160 дБ | 154 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+МК/ВМК-401 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200-27+МК/ВМК-401 |
||
| 170 дБ | 164 дБ | |||
| ГОСТ 30630.1.5-2013. Испытание звуком с равномерной спектральной плотностью |
3 или 6 | 120 дБ | 136 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+ВМК-206/М201 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200+ВМК-206/М201 |
| 120 дБ, Рис.2 | 136 дБ | |||
| 120 дБ | 130 дБ | |||
| 130 дБ | 140 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+ВМК-206/М201 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200-27+ВМК-206/М201 |
||
| 140 дБ | 150 дБ | |||
| 150 дБ | 160 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+МК/ВМК-401 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200-27+МК/ВМК-401 |
||
| 160 дБ | 170 дБ | |||
| 170 дБ | 180 дБ | - ИИБ Экофизика-110А-HF - Датчик пульсаций давлений PS2001-5-01 (методика на рассмотрении) |
||
| ГОСТ РВ 20.57.416. Испытание акустическим тоном меняющейся частоты | 1 | 130 дБ | 133 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+ВМК-206/М201 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200+ВМК-206/М201 |
| 135 дБ | 138 дБ | |||
| 140 дБ | 143 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+ВМК-206/М201 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200-27+ВМК-206/М201 |
||
| 150 дБ | 153 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+МК/ВМК-401 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200-27+МК/ВМК-401 |
||
| 160 дБ | 163 дБ | |||
| 170 (169) дБ | 173 (172) дБ | |||
| ГОСТ РВ 20.57.416. Испытание случайным акустическим шумом | 3 или 6 | 135 дБ | 145 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+ВМК-206/М201 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200-27+ВМК-206/М201 |
| 140 дБ | 150 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+МК/ВМК-401 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200-27+МК/ВМК-401 |
||
| 150 дБ | 160 дБ | |||
| 160 дБ | 170 дБ | |||
| 170 дБ | 180 дБ | - ИИБ Экофизика-110А-HF - Датчик пульсаций давлений PS2001-5-01 (методика на рассмотрении) |
||
| 175 дБ | 185 дБ | |||
| ГОСТ РВ 20.57.305. Испытание гармоническим звуком меняющейся частоты | 1 или 6 | 130 дБ | 129 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+ВМК-206/М201 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200+ВМК-206/М201 |
| 135 дБ | 134 дБ | |||
| 140 дБ | 139 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+ВМК-206/М201 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200-27+ВМК-206/М201 |
||
| 150 дБ | 149 дБ | |||
| 160 дБ | 159 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+МК/ВМК-401 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200-27+МК/ВМК-401 |
||
| 170 дБ | 169 дБ | |||
| ГОСТ РВ 20.57.305. Испытание широкополосным акустическим шумом | 1 или 6 | 130 дБ | 145 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+ВМК-206/М201 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200-27+ВМК-206/М201 |
| 135 дБ | 150 дБ | - ИИБ Экофизика-110А-HF - Канал 1: схема MIC+Р200+МК/ВМК-401 - Каналы 2 и 3: схема IEPE-ЭКВ+ Р200-27+МК/ВМК-401 |
||
| 140 дБ | 155 дБ | |||
| 150 дБ | 165 дБ | |||
| 160 дБ | 175 дБ | - ИИБ Экофизика-110А-HF - Датчик пульсаций давлений PS2001-5-01 (методика на рассмотрении) |
||
| 170 дБ | 185 дБ | |||
| 180 дБ | 195 дБ |
Комплектация
Шумомер 170-дБ-1 предназначен для измерений октавных и третьоктавных уровней звукового давления с пиковым уровнем до 170 дБ в диапазоне частот от 25 Гц до 10 кГц одновременно в трёх контрольных точках
- ИИБ Экофизика-110А (исполнение 110А). Одноканальный измерительно-индикаторный блок прибора Экофизика-110А;
- Набор встроенных измерительных программ «Санитарная акустика ЭФБ-110А» (режим шумомера Экозвук ЭФБ-110А)
- Набор встроенных измерительных программ «Инженерная акустика ЭФБ-110А» (1/3-октавный анализ, 1/12-октавный анализ, БПФ, Селективный микровольтметр)
- Р200. Микрофонный предусилитель с микрофоном ВМК-402А (1 шт.)
- Р200-ВУ. Микрофонный предусилитель с шунтирующей емкостью (1 шт.)
- Кабель микрофонный удлинительный, 15 м (1 шт.)
- ветрозащита 1/4" микрофона W3
- Сумка укладочная, два комплекта аккумуляторов, зарядное устройство
- Поставляется с первичной поверкой.
Номер в Госреестре средств измерений РФ
73243-18
