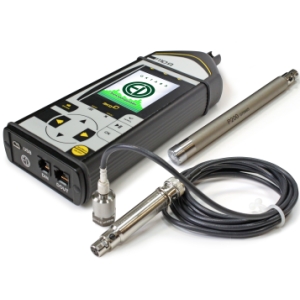

ЭКОФИЗИКА-110А/Тишина
Комплект для аттестации помещений на предмет защищённости информации от утечек по виброакустическому и иным каналам
Цена 615.000,00 руб
Описание
Описание
Комплект Тишина прибора Экофизика-110А (исполнение "110А-Белая") ориентирован на лаборатории, работающие в области аттестации помещений на предмет защищённости информации от утечек по виброакустическому и иным каналам. Комплект позволяет измерять уровни звукового давления и уровни виброускорения в слышимом диапазоне частот (до 11200 Гц).
Прибор позволяет производить спектральный анализ (1/1-, 1/3-, 1/12-октавы, БПФ) в полосе частот до 48 кГц.
Кроме виброакустических первичных преобразователей (микрофонов и акселерометров) в комплект входят малошумящий предусилитель Р302 (позволяет измерить сверхнизкие уровни напряжения) и адаптер прямого входа OCT-110-DIR. Эти принадлежности позволят использовать Экофизику-110А в качестве анализатора спектра (например, в режиме селективного микро- и нановольтметра) при подключении к ней измерительных токосъёмников, пробников напряжения и иных преобразователей: в этих случаях у нас предусмотрена услуга совместной калибровки Экофизики с преобразователями.
C 2020 г. в комплект Тишина вместо акселерометра АР2037-100 входит акселерометр АР2029-100, который аналогичен предыдущему по чувствительности и разрешению, но обладает меньшей массой, что важно при измерениях вибрации тонкостенных конструкций. Также при необходимости комплект дополнительно может быть дооснащён миниатюрным вибродатчиком массой 2 г.
Технические характеристики
| Количество аналоговых входов | 1 |
| Разъем | Switchcraft-5pin (TB-5M) |
| Напряжение поляризации микрофонов | 0 В, 200 В |
| Совместимые первичные преобразователи | Микрофоны с предусилителями Р200, Р110 IEPE (ICP-совместимые) датчики с адаптером 110A-IEPE Антенны П6-70, П6-71 |
| Питание первичных преобразователей | +/-18 В (биполярное), ток до 10 мА |
| Частотный диапазон | 0,5 Гц - 50 кГц |
| Диапазон входных напряжений | +/-18 В (пик) |
| Совместимые наборы измерительных программ | Инженерная виброакустика ЭФБ-110А, Санитарная виброакустика ЭФБ-110А, Цифровые измерители-DIN |
| Питание | автономное от комплекта аккумуляторов (4 х АА), внешнее через разъем USB; максимальное энергопотребление 500 мА |
| Память | энергонезависимая, более 4 гигабайт |
| Клавиатура | пленочная |
| Индикатор | TFT (320х240), цветной, диапазон рабочих температур от -20°С до +50°С |
| Интерфейс | USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков) |
| Диапазон рабочих температур | от -10°С до +40°С |
| Рабочая относительная влажность | до 90 % при +40°С (без конденсата) |
| Атмосферное давление | от 86 кПа до 108 кПа (645-810 мм рт.ст.) |
| Габаритные размеры (без первичных преобразователей) | 238 мм х 86 мм х 35 мм |
| Масса | не более 600 г |
| Параметры измерения напряжения в режиме "Микровольтметр MIC" (селективный микровольтметр) | |
| Диапазон частот | 2…45000 Гц |
| Верхняя граница диапазона измерений: - без усилителя в тракте (подача сигнала на вход через OCT-110-DIR) - с малошумящим усилителем в тракте |
10 В СКЗ 0,5 В СКЗ |
| Нижняя граница диапазона измерений с шириной полосы пропускания измерительного фильтра 1 Гц - без усилителя в тракте (подача сигнала на вход через OCT-110-DIR): - на частоте 125 Гц - на частоте 1000 Гц - на частоте 8000 Гц - с малошумящим усилителем в тракте: - на частоте 125 Гц - на частоте 1000 Гц - на частоте 8000 Гц |
100 нВ 100 нВ 100 нВ 20 нВ 20 нВ 4 нВ |
| Ширина полосы пропускания полосового фильтра | переключаемая; выбирается из набора 1,0 Гц; 1,5 Гц; 2,2 Гц; 3,3 Гц; 4,7 Гц; 6,8 Гц; 10 Гц; 15 Гц; 22 Гц; 33 Гц; 47 Гц; 68 Гц; 100 Гц |
| Пределы погрешности определения среднеквадратичного значения в диапазоне 0,01… 45 кГц |
не более ±0,2 дБ |
| Спектральная плотность собственных шумов измерителя Экофизика-110А в диапазоне частот 100 - 11200 Гц |
не более 20 нВ/√ Гц |
Комплектация
- одноканальный измерительно-индикаторный блок Экофизика-110А,
- набор измерительно-программных модулей "Санитарная акустика ЭФБ-110А",
- набор измерительно-программных модулей "Инженерная акустика ЭФБ-110А",
- микрофонный предусилитель Р200,
- микрофонный капсюль чувствительностью 50 мВ/Па с неравномерностью АЧХ в пределах ±1,0 дБ в полосе частот 100 - 11200 Гц,
- однокомпонентный вибропреобразователь 1V104HA-100 с чувствительностью 10 мВ/(м/с2), неравномерностью АЧХ не более 10% в полосе частот 100 - 11200 Гц, с адаптером 110A-IEPE,
- удлинительный шлейфовый микрофонный кабель КШМ-5 длиной 5 м,
- малошумящий усилитель Р302,
- адаптер прямого входа OCT-110-DIR,
- сумка, два комплекта аккумуляторов с зарядным устройством,
- руководство по эксплуатации, паспорт,
- первичная поверка.
Номер в Госреестре средств измерений РФ
73243-18
