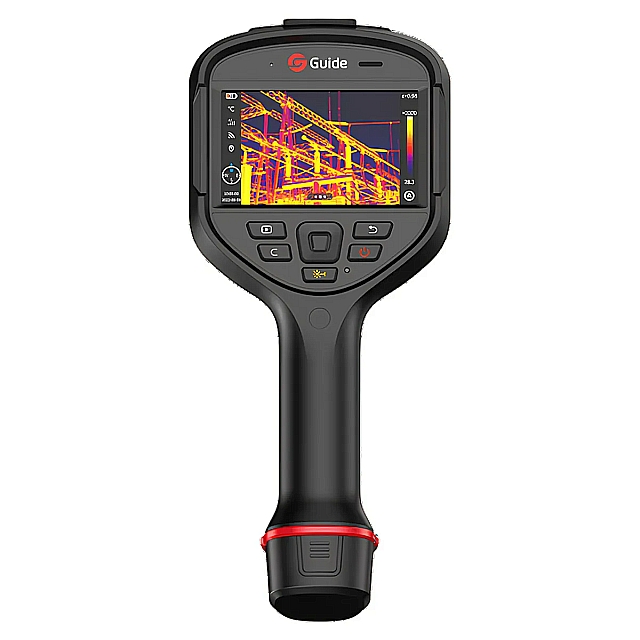

Guide H2
Назначение тепловизора Guide H2
Тепловизоры инфракрасные Guide H предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Описание тепловизора Guide H2
Принцип действия тепловизоров Guide H2 основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры Guide H2 измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры Guide H2 являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Внутреннее программное обеспечение тепловизоров Guide H2 позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту или при помощи беспроводной связи WiFi и Bluetooth (только для устройств с операционной системой на базе Андроид).
MIFusion
Одной из ключевых особенностей тепловизора Guide H2 с поверкой является наличие 5-мегапиксельной камеры и запатентованной технологии MIFusion+. Функция наложения изображений позволяет объединять фотографии с камеры видимого спектра с термограммой, что значительно повышает четкость и удобство анализа объектов. Автоматическая прорисовка контуров объектов делает термограмму более понятной и информативной.
Технические характеристики
Технические характеристики тепловизора Guide H2
| Тип детектора | оксид ванадия (VOx), 7.5 ˜14μm |
| Инфракрасное разрешение | 256 x 192@12μm |
| Технология сверхвысокого разрешения | есть, 512 × 384 |
| Эквивалентная шуму разность температур (NETD) |
≤45 mK |
| Частота кадров | 30 Hz / 9 Hz |
| Фокусное расстояние | 10.5 мм |
| Фокусное расстояние с телеобъективом | 37.5 мм |
| Поле зрения | 25° x 19° |
| Поле зрения с телеобъективом | 7° x 5° |
| Мгновенный угол поля зрения (IFOV) | 1,70 mrad |
| Минимальное расстояние до объекта | 0.1м |
| Минимальное расстояние до объекта с телеобъективом |
2.5м |
| D:S | 588:1 |
| Фокусировка | ручная / автоматическая / сенсорный автофокус / непрерывная автофокусировка |
| Цифровое увеличение | 1.1x до 8x |
| Распознавание снимков | автоматически |
| Диапазон измерения температуры | автоматическое переключение: -40…+150°C; 0°C…+650°C |
| Точность измерений | ±2°C или ±2%, в зависимости от того что больше |
| Анализируемый объект | точка x 5, линия x 5, область x 5 |
| Отслеживание / Сигнализация | отслеживание максимальной, минимальной и средней температуры на весь экран; отслеживание максимальной, минимальной и средней температуры анализируемой цели; сигнализация пороговой температуры на весь экран (изображение и голос) |
| Поправки измерений | излучающая способность, отраженная температура, расстояние до объекта, влажность, коэффициент пропускания, коэффициент оптического пропускания, точка росы |
| Другое | изотерма, Smart Stroke, расчёт площади |
| Дисплей ЖК | 4.3’, сенсорный ЖК-дисплей 800×480 пикселей |
| Цифровая камера | 5 MP |
| Режимы отображения | ИК, видео, режим слияния MIF, картинка в картинке |
| Настройки изображений | режимы диапазонов: автоматический, полу-автоматический, ручной |
| Цветовые палитры | горячий белый, красное железо, арктический, радуга 1, горячее железо, радуга 2, фульгурит, медицинский, оттенок, горячий черный, горячий голубой, сепия, горячий зеленый, лёд и пламя, янтарный, настраиваемый |
| Запись | фото и видео (инфракрасный и видимый свет) |
| Облачный сервис | доступен |
| Сохранение информации | внутренняя память (64 GB) и съемная SD карта (от 64 GB до 256 GB) |
| Сохранение изображений | JPG с информацией о температуре |
| Сохранение видео | MP4 (без информации о температуре) используется для синхронной записи звука; Irgd (с информацией о температуре), до 30 Гц (опционально) для анализа температуры |
| Наружный интерфейс |
Type-C, SD карта, UNC ¼"-20 (Установка на штатив) |
| WIFI | есть, может быть подключен к мобильному телефону/планшету для передачи изображений и видео в реальном времени |
| Bluetooth | Bluetooth 5.0, поддержка передачи изображения (только для Android) |
| Тип аккумулятора | литий-ионная перезаряжаемая батарея |
| Время работы от аккумулятора |
≥5 часов |
| Способы зарядки | TYPE-C для заряда аккумулятора; настольное зарядное устройство; Возможность зарядки во время использования |
| Время заряда | до 90% полного заряда за 2.5 часа |
| Рабочая температура | -20°C +50°C |
| Температура хранения |
-40…+60°C |
| Степень защиты IP | IP54 |
| Испытание на падение | испытание на падение с высоты до 2м |
| Сертификация | CE, FCC, ROHS, KCC, Anatel, испытания на падение с высоты, испытания на влагозащиту и температуру, вибрационные испытания, испытания на ударную нагрузку, UN38.3, MSDS |
| Аппаратные средства |
лазерный целеуказатель (индикация, расстояние до объекта), подсветка, микрофон, динамик, компас, GPS |
| Размеры | 292 x 125 x 125 мм |
| Вес | ≤1.15Кг (с аккумулятором) |
Комплектация
Комплект поставки тепловизора Guide H2
Стандартная комплектация тепловизора Guide H2
- Тепловизионная камера

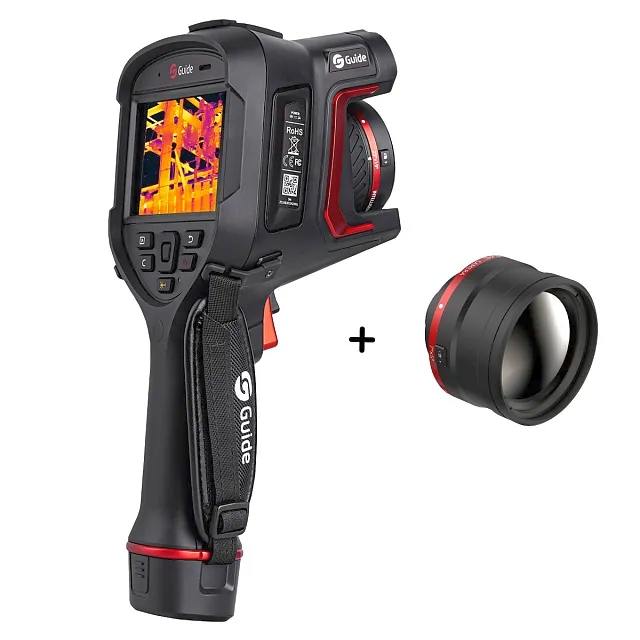

- Телеобъектив 7° x 5°
- Крышка объектива
- Li-ion аккумулятор - 2шт
- Зарядное устройство
- Кабель TYPE-C USB
- SD-карта (64 Гб)
- Ремешок на запястье
- Наплечный ремень
- Кейс
- Руководство пользователя
В некоторых вариантах комплектации может присутствовать защитный чехол.
В модели Guide H2 в комплекте с телеобъективом в набор дополнительно входят:
- телеобъектив 15° × 11°;
- широкоугольный объектив 44° × 34°.
