Ветромер-1 Анеморумбометр
Прибор для измерения скорости воздушного потока (ветра) в диапазоне 0,7–55 м/с и определения направления воздушного потока в диапазоне 0–360°;
Комплект Ветромер-1
Цена 246.600,00 руб

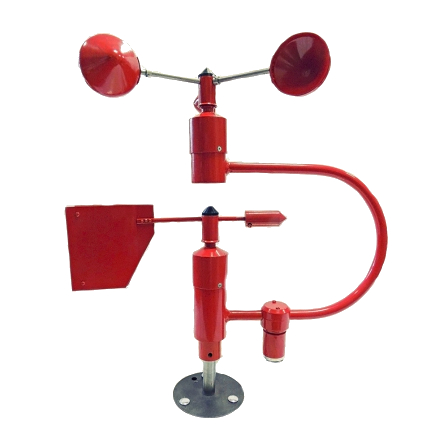

Датчик Ветромера-1
Назначение анеморумбометра "Ветромер-1"
Анеморумбометры "Ветромер-1" предназначены для измерений скорости и направления воздушного потока, обработки и отображения измерений и передачи полученных данных в канал связи с ЭВМ (если прибор используется в составе автоматизированной измерительной системы).
Описание
Описание анеморумбометра "Ветромер-1"
Область применения анеморумбометра "Ветромер-1" - наземные средства измерений гидрометеорологического назначения (посты, станции), буровые платформы, научные исследования.
Анеморумбометр "Ветромер-1" состоит из пульта дистанционного, первичных измерительных преобразователей скорости и направления воздушного потока, блока питания и кабелей.
Принцип действия анеморумбометра "Ветромер-1" основан на использовании зависимостей между скоростью воздушного потока и количеством оборотов ветрочувствительного элемента преобразователя скорости воздушного потока (вертушки), между направлением воздушного потока и положением свободно ориентирующегося ветрочувствительного элемента преобразователя направления воздушного потока (флюгарки). При этом скорость воздушного потока представляется в виде частоты следования электрических импульсов, а направление ветра в виде цифрового кода на выходе энкодера. Код обрабатывается микроконтроллером для получения информации о направлении воздушного потока.
Технические характеристики
Технические характеристики анеморумбометра "Ветромер-1"
| Наименование параметра | Значение параметра |
| Диапазон измерений скорости воздушного потока, м/с: - мгновенной; - максимальной; - средней |
0,7…55 0,7…55 0,7…55 |
| Диапазон измерений направления воздушного потока, градус | 0…360 |
| Периоды осреднения средней скорости воздушного потока, мин | 2; 10 |
| Пределы допускаемой абсолютной погрешности: - при измерении направления воздушного потока, градус - при измерении скорости воздушного потока, м/с; |
±3 ±(0,3+0,05V), где V - измеряемая скорость воздушного потока, м/с |
| Порог чувствительности преобразователей: - скорости воздушного потока, м/с; - направления воздушного потока, м/с |
0,7 0,7 |
| Связь пульта дистанционного (ПД)с блоком преобразователей в стандарте |
RS -485 |
| Связь ПД с компьютером в стандарте | USB или RS-232 |
| Источники питания: - сеть переменного тока с частотой(50 ± 1) Гц напряжением, В; - источник постоянного тока напряжением, В |
220+22-33 12±3 |
| Потребляемая мощность переменного тока, В-А: - без обогрева; - с включенным обогревом |
7 15 |
| Габаритные размеры (длина,ширина, высота), мм: - преобразователей скорости и направления воздушного потока; - пульта дистанционного; - блока питания |
410; 240; 460 240; 130; 50 110; 75; 75 |
| Масса, кг - преобразователей скорости и направления воздушного потока; - пульта дистанционного; - блока питания - кабели № 1, № 2, № 3; - полного комплекта |
2 0,3 0,5 2,1 4,9 |
| Средняя наработка на отказ, ч | 10000 |
| Полный средний срок службы, лет | 10 |
Условия эксплуатации преобразователей скорости и направления воздушного потока:
| Диапазон температуры окружающего воздуха, °С | -55…50; |
| относительная влажность воздуха при температуре 25°С, % | до 95; |
| диапазон атмосферного давления, кПа | 84…106; |
Условия эксплуатациипульта дистанционного и блока питания:
| диапазон температуры окружающего воздуха, °С | +10…+40; |
| относительная влажность воздуха при температуре 25°С, % | до 95; |
| диапазон атмосферного давления, кПа | 84…106 |
Комплектация
Комплектация анеморумбометра "Ветромер-1"
- Блок преобразователей скорости и направления воздушного потока ИРШЯ.095.000.000
- Вертушка ИРШЯ.036.000.000
- Флюгарка ИРШЯ.095.202.000
- Кожух ИРШЯ.095.300.001
- Пульт дистанционный
- Блок питания
- Руководство по эксплуатации
Номер в Госреестре средств измерений РФ
91433-24
НДС
Цены указаны без учета НДС
