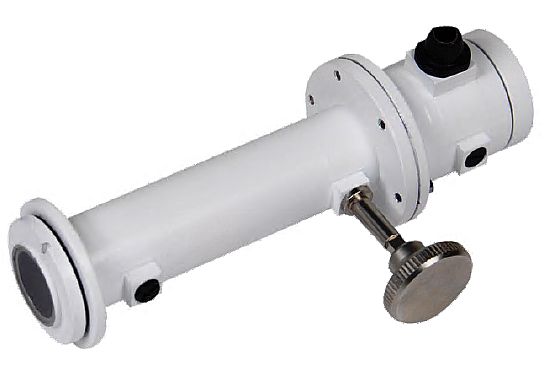

Пеленг СФ-12 Актинометр
Назначение актинометра "Пеленг СФ-12"
Актинометры «Пеленг СФ-12» (далее по тексту - актинометры) предназначены для измерений прямой энергетической освещенности солнечным излучением (прямой солнечной радиацией) в спектральном диапазоне длин волн от 0,3 до 10,0 мкм и для измерения продолжительности солнечного сияния, которая определяется как время, в течение которого прямая солнечная радиация превышает номинальный пороговый уровень 120 Вт/м2.
Описание
Описание актинометра "Пеленг СФ-12"
Принцип действия актинометра "Пеленг СФ-12" основан на преобразовании манганин-константановыми термобатареями преобразователя энергетической освещенности, создаваемой прямым солнечным излучением, в электрический аналоговый сигнал. Далее сигнал с преобразователя поступает на вход аналого-цифрового преобразователя блока электронного трехканального, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и выводится на светодиодный индикатор блока электронного трехканального в виде мгновенного значения напряжения постоянного тока. Блок электронный трехканальный может быть подключен к ПЭВМ по интерфейсу RS-485 через расширитель портов MOXA. С помощью программного обеспечения (далее - ПО) результаты измерений прямой солнечной радиации могут отображаться на экране монитора ПЭВМ и сохраняться в архив.
Актинометры "Пеленг СФ-12" , в зависимости от комплектности, могут состоять из преобразователя (с крышкой), блока электронного трехканального, расширителя портов MOXA и ПО для ПЭВМ.
Актинометры "Пеленг СФ-12" могут иметь три различных исполнения:
- исполнение 6265.00.00.000 состоит из преобразователя (с крышкой), блока электронного трехканального для измерения прямой солнечной радиации, расширителя портов MOXA, программного обеспечения;
- исполнение 6265.00.00.000-01 состоит из преобразователя (с крышкой);
- исполнение 6265.00.00.000-02 состоит из преобразователя (с крышкой), блока электронного трехканального, программного обеспечения.
Исполнение актинометра "Пеленг СФ-12" с аналоговым выходным сигналом
Аналоговый выходной сигнал актинометра поступает на вход блока электронного восьмиканального, преобразуется в цифровую форму, выводится на дисплей этого блока и одновременно сигнал поступает на ПК по интерфейсу RS-485. Информация на ПК отображается с помощью программы «Peleng Meteo»
Исполнение актинометра "Пеленг СФ-12" с цифровым выходным сигналом
Цифровой выходной сигнал актинометра по интерфейсу RS-485 поступает непосредственно на ПК, далее информация обрабатывается и отображается при помощи ПО "Peleng Meteo"
Технические характеристики
Технические характеристики актинометра "Пеленг СФ-12"
| Предел допускаемой дополнительной относительной погрешности измерения энергетической освещенности, вызываемой отклонением температуры воздуха от нормального значения, на каждые 10°С, % |
± 1 |
| Размер: - преобразователь - преобразователь электронный - блокэлектронный восьмиканальный |
180 × 90 × 70 мм; 230 × 100 × 70 мм; 200 × 200 × 120 мм |
| Время установления выходного сигнала, с, не более | 30 |
| Выходное сопротивление головки, Ω, не более | 30 |
| Диапазон измерения энергетической освещенности, кВт/м | 20,04…1,10 |
| Коэффициент преобразования, мВ·м2/кВт, не менее | 8 |
| Масса блока оптико-электронного, кг, не более | 3 |
| Напряжение питания в сети переменного тока (50Гц), В | 24,0 ± 2,4 |
| Пределы допускаемого значения линейности показаний | ±0,01 |
| Пределы допускаемой основной относительной погрешности измерения энергетической освещенности, соответствующей пороговому уровню срабатывания при определении наличия солнечного сияния, % |
±4 |
| Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С, % |
-50 ...+50 100 |
| Спектральный диапазон, мкм | 0,3…40,0 |
Комплектация
Комплектация актинометра "Пеленг СФ-12"
- преобразователь с крышкой;
- блок электронный (поставляется по требованию заказчика);
- диафрагма;
- ключ специальный;
- комплект монтажных частей;
- программное обеспечение.
