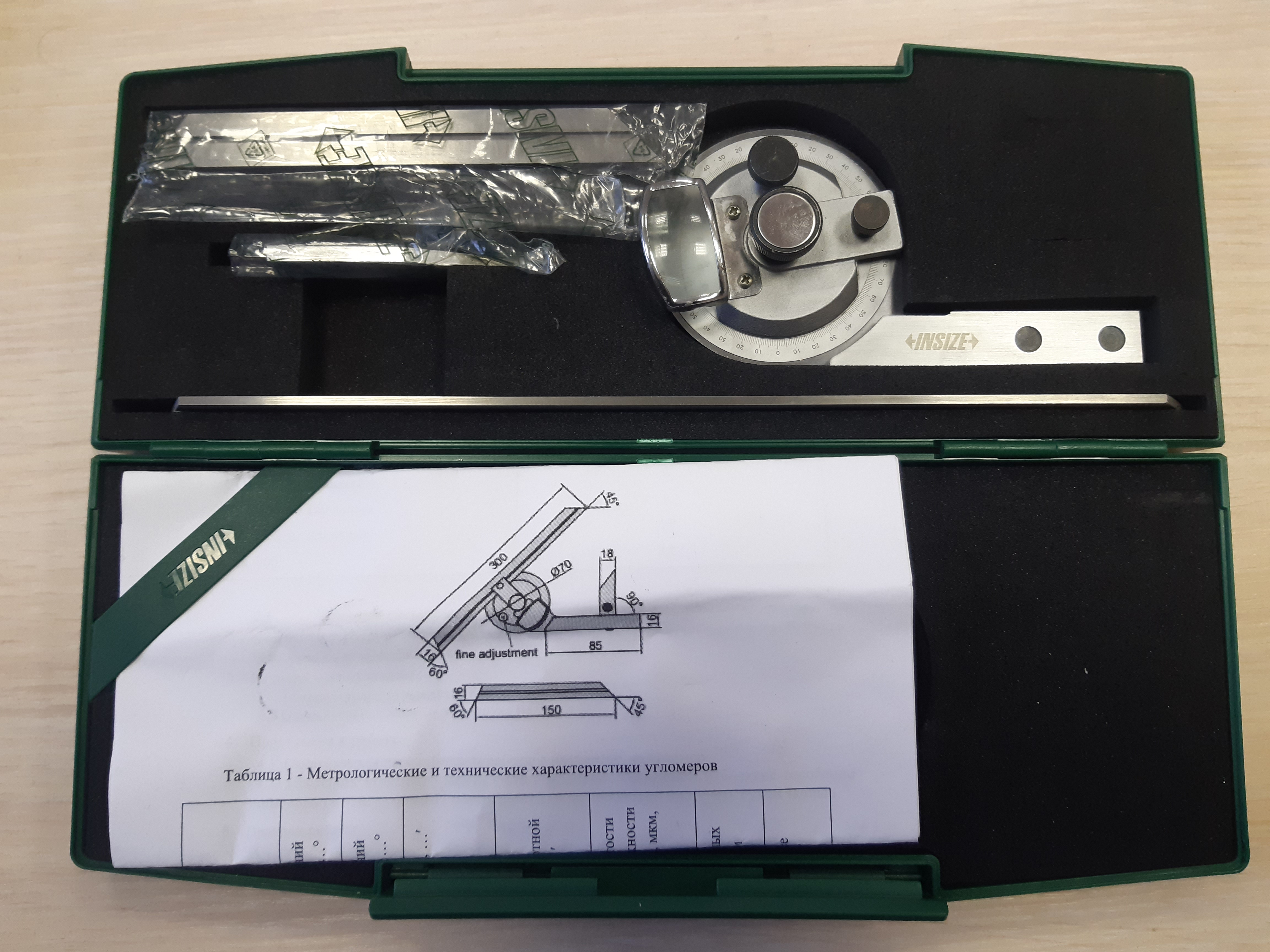

2372 INSIZE. Универсальный угломер с нониусом
Назначение угломера нониусного INSIZE 2372
INSIZE 2372 — это универсальный механический угломер с нониусом, предназначенный для измерения наружных и внутренних углов контактным методом.
Модель внесена в Госреестр средств измерений РФ под номером 71604-18.
Описание
Описание угломера нониусного INSIZE 2372
Принцип действия угломеров в зависимости от модификаций основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкале основания, по шкалам основания и нониуса, по круговой шкале либо по цифровому отсчетному устройству.

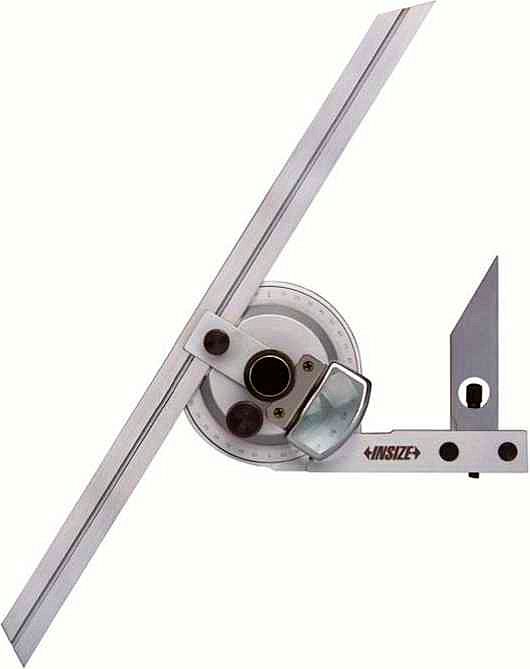

Угломеры состоят из основания, линейки с зажимом, угольника, сектора, нониуса со стопором, вспомогательной линейки, цифрового отсчетного устройства (в зависимости от модификации).
Модель INSIZE 2372 внесена в Госреестр средств измерений РФ под номером 71604-18.
Применение угломера нониусного INSIZE 2372
Угломер INSIZE 2372 используется в различных областях, где требуется точное измерение углов, например в машиностроении, строительстве, металлообработке и других производственных процессах.
Технические характеристики
Технические характеристики угломера нониусного INSIZE 2372
Метрологические и технические характеристики угломеров INSIZE 2372
| Диапазон измерений наружных углов, ° | 0…360 |
| Диапазон измерений внутренних углов, ° | |
| Отсчет по нониусу, ' | 5 |
| Пределы допускаемой абсолютной погрешности, ' | ±5 |
| Параметр шероховатости измерительной поверхности Ra по ГОСТ 2789-73, мкм, не более |
0,2 |
Допуск плоскостности, прямолинейности и параллельности измерительных поверхностей угломера 2372-360 INSIZE
| Длина измерительных поверхностей, мм |
Допуск плоскостности и прямолинейности, мкм, не более |
Допуск отклонения от параллельности, мкм, не более |
| От 0 до 100 включ. | 3 | 6 |
| Св. 100 до 150 включ. | 4 | 8 |
| Св. 150 до 200 включ. | 5 | 10 |
| Св. 200 до 600 | 6 | 12 |
Габариты угломера 2372-360 INSIZE
| Модификация угломера |
Габаритные размеры, мм, не более |
Длина измерительных поверхностей, мм |
Масса кг, не более |
||
| Длина | Ширина | Высота | |||
| 2372-360 | - | - | - | 150 | 0,43 |
| 300 | |||||
Условия эксплуатации угломера 2372-360 INSIZE
| Температура окружающего воздуха, °С | от +15 до +25 |
| Относительная влажность воздуха, %, не более | 80 |
Первичная поверка - 4.000 руб.
