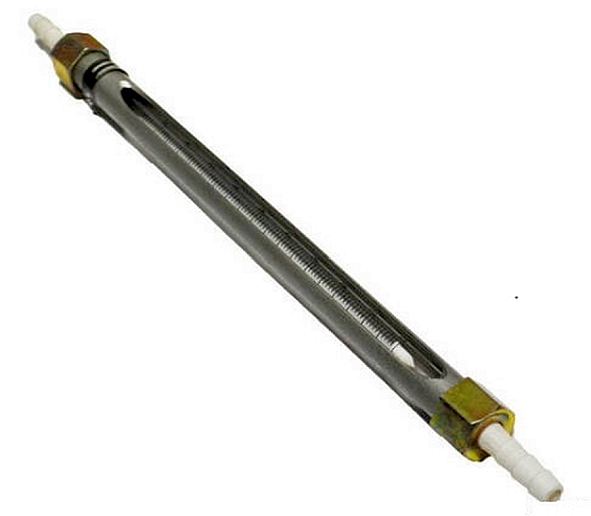

Ротаметры РМ-02 с поверкой
Назначение ротаметров РМ-02
Ротаметры РМ-02 предназначены для измерения объёмного расхода плавно меняющихся однородных потоков чистых и слабозагрязнённых жидкостей, а также воздуха и газов.
Описание
Описание ротаметров РМ-02
Ротаметр РМ-02 применяется в различных промышленных областях. Спрос данного измерительного прибора складывается из его простоты конструкции, качеством, надежностью, долговечностью и доступностью. Кроме того, он неприхотлив в эксплуатации и может использоваться для измерения объемного расхода различно города жидкостей и газа. Поэтому ротаметр сегодня устанавливают в производственных цехах и иных помещениях, в которых расположен трубопровод, нуждающийся в постоянном контроле.
Ротаметры РМ-02 должны при установке всегда располагаться вертикально, вследствие принципа измерения. Показания ротаметров должны считываться операторам.
Ротаметр РМ-02 имеет некоторые преимущества по сравнению с другими, это прежде всего, встроенный игольчатый регулировочный вентиль для точной регулировки измеряемого расхода.
Ротаметр РМ-02 позволяет измерять стабильные и изменяющиеся потоки различных газов и жидкостей, в том числе с дисперсными примесями различных веществ в измеряемой субстанции.
Ротаметры РМ-02 выполнены из самых качественных материалов, на современном оборудовании в соответствии со всеми государственными стандартами качества.
Технические параметры представителей данной линейки также высоки и привлекательны. Широкие пределы измерения показателей изменения потоков по воде и по воздуху позволяет с комфортом и достаточно быстро вычислять и узнавать нужные Вам показатели. Погрешность измерений при этом достаточно мала, поэтому Вы сможете получить достаточно точные данные.
Ротаметр РМ-02 может использоваться в самых различных температурных условиях – от -30°С до +50°С.
Технические характеристики
Технические характеристики ротаметров РМ-02
| Наименование прибора | Ротаметр модель РМ-02 | |||||||||
| Обозначение прибора | РМ-02- 0,25ГУ3 |
РМ-02- 0,4ГУ3 |
РМ-02- 0,63ГУ3 |
РМ-02- 1ГУ3 |
РМ-02- 1,6ГУ3 |
РМ-02- 0,016 ЖУ3 |
РМ-02- 0,025 ЖУ3 |
РМ-02- 0,04 ЖУ3 |
РМ-02- 0,063 ЖУ3 |
|
| Верхний предел измерения | по воздуху,м3/ч (л/мин) |
0,25 (4,1) |
0,4 (6,6) |
0,63 (10,5) |
1 (16,6) |
1,6 (26,6) |
- | - | - | - |
| по воде, м3/ч. | - | - | - | - | - | 0,016 | 0,025 | 0,04 | 0,063 | |
| Нижний предел измерения | Не более 20% от верхнего фактического предела измерения | |||||||||
| Диаметр условного прохода, мм | 6 | |||||||||
| Погрешность измерения, % | ± 2,5 от верхнего предела измерения | |||||||||
| Рабочее давление, кгс/см2 | 6 | |||||||||
| Температура измеряемой среды, °С | от +5 до +50 | |||||||||
| Температура окружающего воздуха, °С | от +5 до +50 | |||||||||
| Вид присоединения | Ниппельное под шланг 11,5 мм, штуцер с резьбой М10х1-6е | |||||||||
| Материал деталей, соприкасающихся с измеряемой средой | * Сталь 12х18Н9Т ГОСТу 5632-72 * Дюралюминий анодированный ГОСТ 4784-74 * Эбонит ГОСТ 2748-77 * Титан ВТ-1-0 ГОСТ 190013-81 * Стекло химико-лабораторное ГОСТ 21400-75 |
|||||||||
| Габаритные размеры, мм | 360х27,7х27,7 | |||||||||
| Масса, кг, не более | 0,4 | |||||||||
| Цена, руб (НДС=0%) | 10 700,00 | 12 800,00 | ||||||||
При заказе следует указать тип ротаметра, предел измерения, измеряемую среду (Ж-жидкость или Г-газ),исполнение изделия, категорию размещения.
Примеры: РМ-02-0,63 ГУЗ - ротаметр типа РМ с верхним пределом измерения по газу 0,63 м3/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69. РМ-02-0,025 ЖУЗ - ротаметр типа РМ с верхним пределом измерения по воде 0,025 м3/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69.
ОКПД2: 26.51.52.110
Комплектация
Комплектация ротаметров РМ-02
- ротаметр РМ;
- паспорт;
- техническое описание и инструкция по эксплуатации (копия)
Штуцеры для присоединения шлангов - 490 руб. за 1 шт.
