Назначение пробоотборных зондов ПЗ ВЗ "Атмосфера"

Пробоотборные зонды ПЗ ВЗ "Атмосфера" предназначены для определения массовой концентрации аэрозольных частиц пыли в атмосферном воздухе с расходом 20-40 дм3/мин и более в составе стационарных постов и передвижных лабораторий контроля загрязнения атмосферного воздуха.

Описание

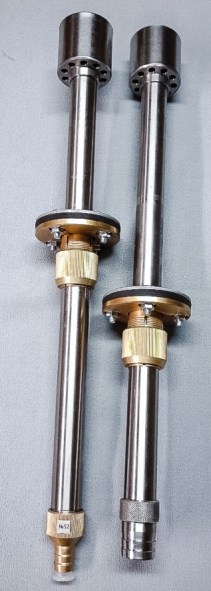

Пробоотборный зонд ПЗ ВЗ "Атмосфера-1М" 1-но канальный без устройства обогрева (УОПЗ-1)

Пробоотборный зонд ПЗ ВЗ "Атмосфера-1М" 1-но канальный предназначен для определения массовой концентрации аэрозольных частиц пыли в атмосферном воздухе с расходом 20-40 дм3/мин и более в составе стационарных постов и передвижных лабораторий контроля загрязнения атмосферного воздуха. Имеется возможность присоединения аспирационных устройств (пылемеров) к выходному штуцеру трубок воздушной магистрали зонда внутренним диаметром 14мм или 24мм.

Применение

Рекомендуется использовать при отборе проб атмосферного воздуха на взвешенные вещества (пыль) в комплекте с аспирационными устройствами и другим оборудованием, обеспечивающими требуемую точность измерений в процессе контроля загрязнения атмосферы (КЗА) санитарно-защитной и жилой зон населенных пунктов.

Характеристики

• Высота подъема зонда над уровнем крыши стационарного поста или передвижной лаборатории от 0,3 до 0,8 м
• Общая длина не менее 1 м (для автомобильного варианта исполнения - не менее 0,5м)
• Вес не более 2,0 кг
• Эксплуатируется при температуре окружающего воздуха от -50°С до +50°С, при атмосферном давлении от 84 до 106,7 кПа и относительной влажности от 20 до 90% во всем диапазоне температур.
• Пригоден к применению во всех климатических зонах РФ.

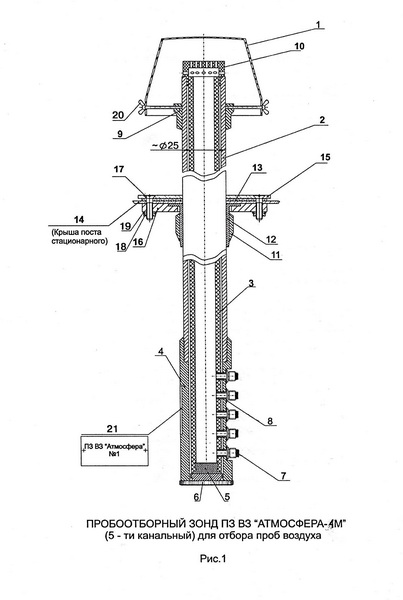

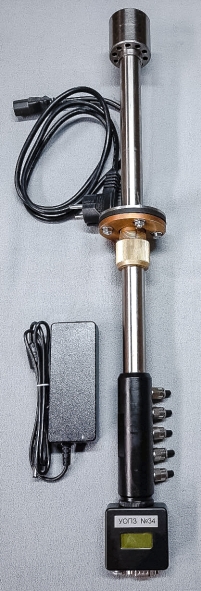

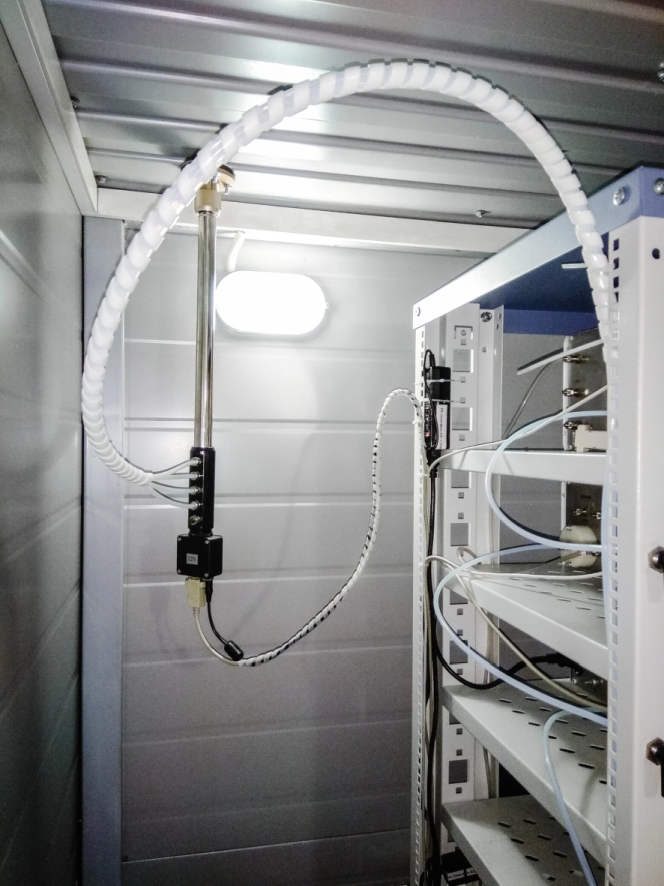

Пробоотборный зонд ПЗ ВЗ "Атмосфера-4М" 5-ти канальный

Пробоотборный зонд ПЗ ВЗ "Атмосфера-4М" 5-ти канальный предназначен для отбора проб атмосферного воздуха на газовые примеси во всех климатических зонах Российской Федерации при температуре наружного воздуха от – 50°С до +50°С, относительной влажности от 20 до 90% и атмосферном давлении от 84 до 106,7 кПа, высота подъема над уровнем крыши поста 0,3-0,8 м.

Применение

Обеспечивает возможность одновременного отбора проб атмосферного воздуха на газовые примеси при осуществлении контроля загрязнения атмосферы (КЗА) санитарно-защитной и жилой зон населенных пунктов в составе стационарных постов и передвижных лабораторий по 5-ти независимым каналам. При необходимости количество каналов может быть увеличено до 6-ти. По индивидуальным заказам возможна доработка коллектора зонда с оснащением его от 1-го до 8-ми и более каналами. Зонд должен быть оснащен устройством обогрева анализируемых проб в диапазоне температур наружного воздуха от -50°С до +5°С.

Характеристики

"Атмосфера-4М" конструктивно представляет собой единое пробоотборное устройство с расширенными функциональными возможностями для отбора проб по 5-ти независимым каналам при разряжении на выходе каждого канала не более 5кПа с расходом воздуха 20 дм³/мин и применением устройства обогрева. Максимальный суммарный расход воздуха по всем каналам зонда не менее 40 дм³/мин. Демонтаж устройства обогрева при положительных температурах наружного воздуха (более +5°С) не требуется. Для оснащения каплеотводом конденсата и устройством сброса отработанного воздуха применяются специальные переходники к коллектору (гребенке) зонда.

Экспертное освидетельствование продукта

Пробоотборный зонд ПЗ ВЗ "Атмосфера-4М" имеет Экспертное заключение ФГБУ "ГГО" от 10.02.2015 г № 180/25 на соответствие требованиям РД 52.04.186-89 "Руководство по контролю загрязнения атмосферы" и ГОСТ 17.2.3.01-86 "Охрана природы. Атмосфера. Правила контроля качества воздуха населенных пунктов".

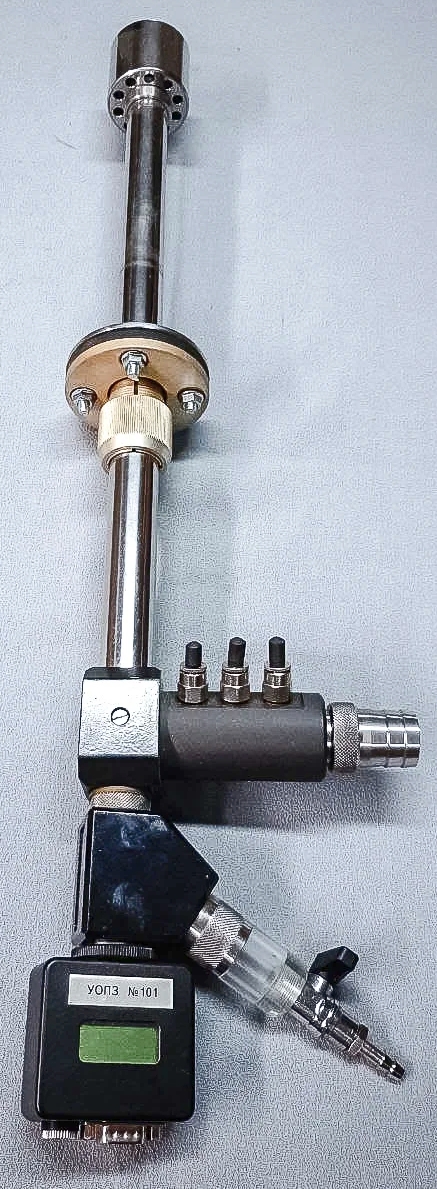

Пробоотборный зонд ПЗ ВЗ "Атмосфера-6М" с горизонтальным расположением коллектора (гребенки)

Пробоотборный зонд ПЗ ВЗ "Атмосфера"-6М модифицированный вариант пробоотборного зонда на газовые примеси модели ПЗ ВЗ "Атмосфера"-4М", предназначенного для проведения работ на объектах контроля загрязнения атмосферы (КЗА) санитарно-защитной и жилой зон населенных пунктов.

Характеристики

ПЗ ВЗ "Атмосфера"-6М отличается от предшествующей модели горизонтальным расположением корпуса (гребенки) зонда относительно его воздухозаборного тракта (трубы) и увеличением количества каналов с возможностью одновременного отбора проб на газовые примеси до шести. Каналы на гребенке зонда размещены под определенным углом вверх по 3шт в два ряда, что позволяет в значительной степени уменьшить вероятность попадания в них конденсата и избежать искажения достоверности отбираемых проб. Данная модификация должна быть оснащена устройством обогрева УОПЗ-1.

Дополнительные возможности

Данная модификация ПЗ ВЗ предусматривает, в зависимости от условий ее эксплуатации (влажность и температура атмосферного воздуха и воздуха внутри помещения поста КЗА, наличия систем кондиционирования, а также суммы этих факторов) возможность последовательного применения того или иного элемента комплекта сменных принадлежностей зонда, а также возможность одновременного их использования в составе пробоотборного устройства (например, устройства обогрева и каплеотвода). Установка и демонтаж составных частей комплекта сменных принадлежностей осуществляется обслуживающим персоналом поста без особых усилий, в легкосъемном режиме. Процедура крепления и фиксации ПЗ ВЗ "Атмосфера"-6М идентична установке ПЗ ВЗ "Атмосфера"-4М на крыше стационарных постов и передвижных лабораторий КЗА.

Экспертное освидетельствование продукта

По результатам проведенной в ФГБУ "ГГО" экспертизы от 19.02.2015 г № 218/25 пробоотборный зонд ПЗ ВЗ "Атмосфера"-6М с горизонтальным расположением коллектора (гребенки) полностью соответствует требованиям РД 52.04.186-89 "Руководство по контролю загрязнения атмосферы" и другим действующим нормативным документам в области охраны окружающей среды.

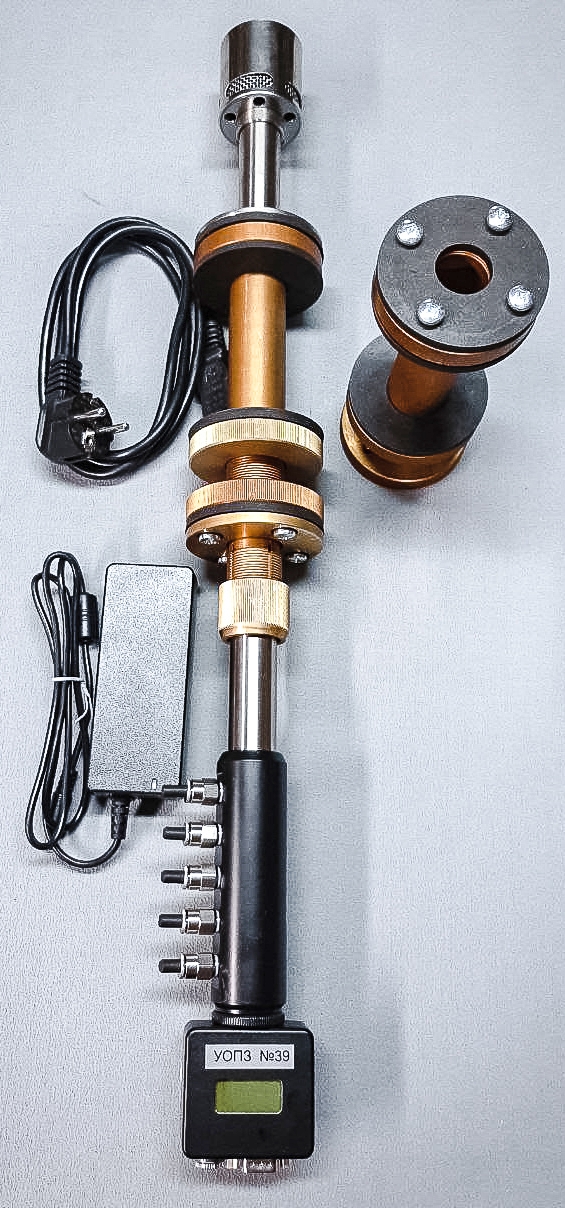

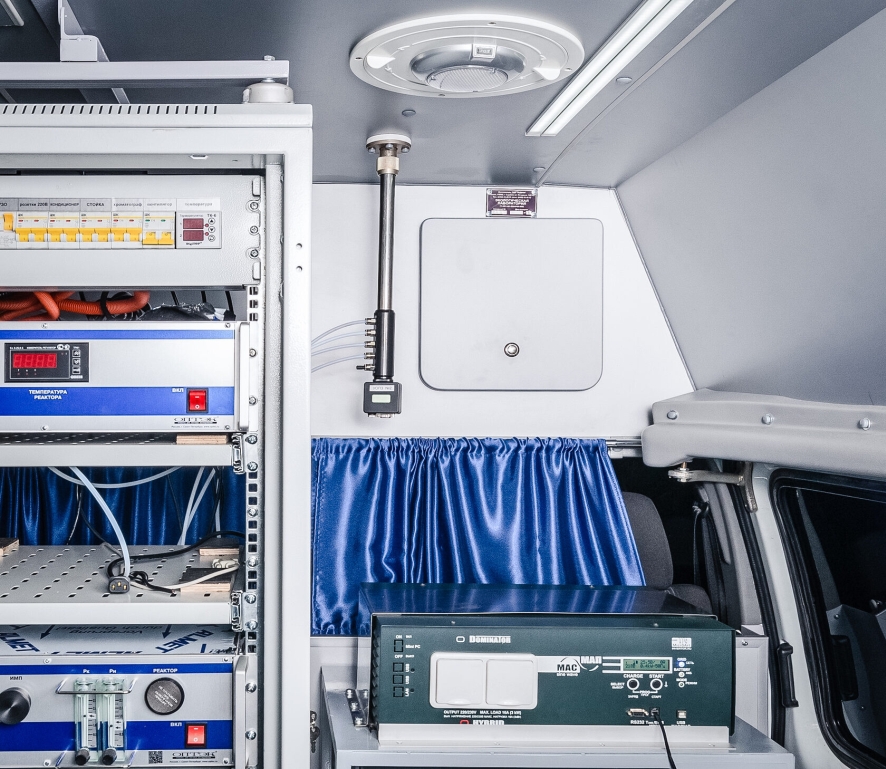

Пробоотборный зонд ПЗ ВЗ "Атмосфера М-А"

Пробоотборный зонд вертикального зондирования ПЗ ВЗ "Атмосфера М-А" (ПЗ ВЗ М-А) является модификацией пробоотборных зондов базовых моделей ПЗ ВЗ "Атмосфера-4М" и ПЗ ВЗ "Атмосфера-6М", предназначенных для контроля загрязнения атмосферы (КЗА) при отборе проб атмосферного воздуха на газовые примеси в санитарно-защитной и жилой зонах населенных пунктов составе передвижных лабораторий, в т. ч. автоматических.

Характеристики

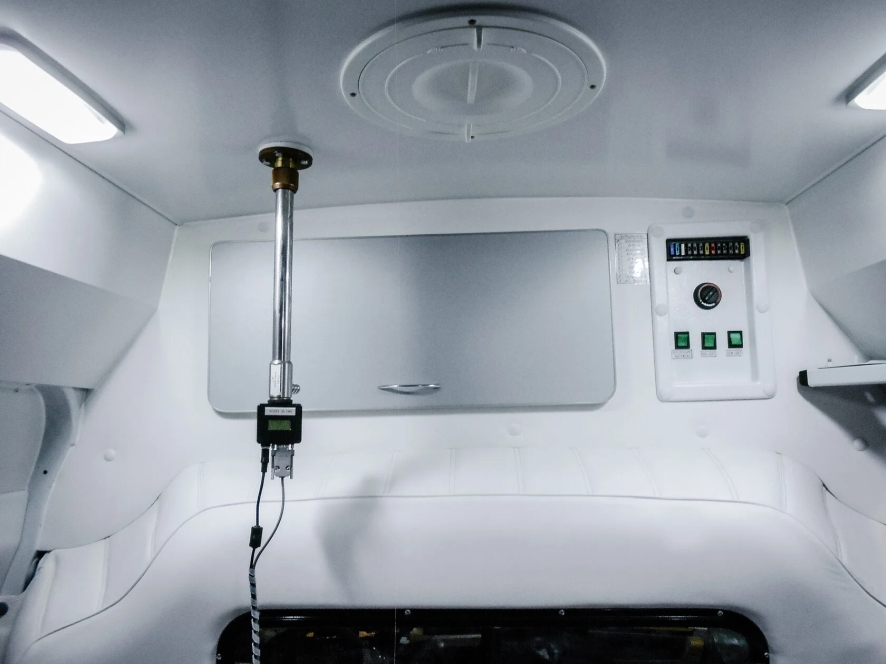

ПЗ ВЗ М-А отличается от базовых моделей ПЗ ВЗ только длиной газовоздушной магистрали зонда (не более 600мм), что обусловлено особенностью размещения модификации в салоне транспортного средства передвижных лабораторий (ПЛ).
ПЗ ВЗ "Атмосфера М-А" сохраняет все эксплуатационные характеристики и функциональность пробоотборных зондов для стационарных постов, в т. ч. обеспечивает необходимую высоту выдвижения ПЗ ВЗ М-А для осуществления отбора проб согласно требованиям РД 52.04.186-89 - не менее 0,3м от уровня крыши транспортного средства ПЛ по 5-ти/6-ти и более каналам.

Дополнительное оснащение

ПЗ ВЗ М-А, также как и базовые модели, должен быть оснащен устройством обогрева (УОПЗ) для подогрева анализируемых проб в диапазоне температур наружного воздуха от - 50°С до +5°С и другими сменными принадлежностями зонда (каплеотвод для удаления конденсата, устройство сброса отработанного воздуха).

Экспертное освидетельствование продукта

ПЗ ВЗ "Атмосфера М-А" имеет экспертное заключение ФГБУ "ГГО" от 11.02.2015 г № 192/25 и рекомендован для применения на сети наблюдений Росгидромета в составе передвижных лабораторий типа "Атмосфера-II", а также в составе передвижных станций автоматического контроля загрязнения атмосферы во всех климатических зонах РФ.

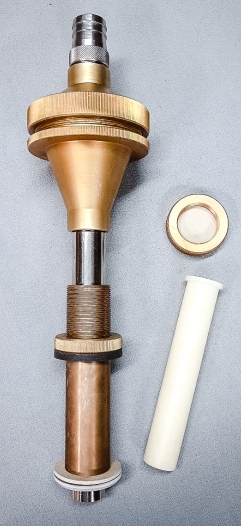

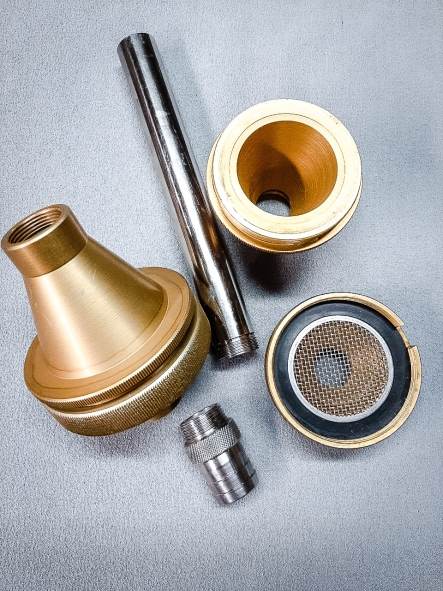

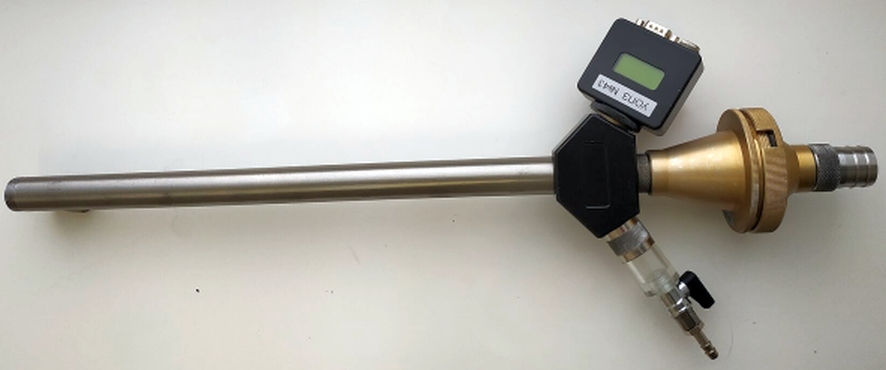

Пробоотборный зонд ПЗ ОП "Атмосфера-У" без устройства обогрева и обогревом (УОПЗ-1)

Пробоотборный зонд ПЗ ОП "Атмосфера-У" разработан согласно техническим требованиям ФГБУ "ГГО" и предназначен для отбора проб атмосферного воздуха санитарно-защитной и жилой зон населенных пунктов на общую пыль и тяжелые металлы.

Применение

Отбор проб в постах контроля загрязнения атмосферы (КЗА) осуществляется с помощью данного пробоотборного зонда через специальные отверстия в стенах или крыше павильона путем аспирации больших объемов атмосферного воздуха на аэрозольные фильтры АФА-20/АФА-40 в закрытых металлических фильтродержателях по одному каналу с внутренним входным отверстием не менее 20 мм. По месту и способу крепления в посту, а также по возможности осуществления выносного отбора проб на открытый фильтродержатель (вне помещения поста) ПЗ ОП "Атмосфера-У" можно отнести к универсальному типу пробоотборных устройств для всех видов станций КЗА, включая передвижные лаборатории.

Дополнительные возможности

При необходимости, вне зависимости от места и способа крепления, зонд можно оснащать устройством обогрева (УОПЗ) или каплеотводом, а также использовать без фильтродержателя под фильтры АФА-20/АФА-40 с подключением аспирационных устройств к штуцеру-воронке аналогично ПЗ ВЗ "Атмосфера-1М" 1-но канальный.

Экспертное освидетельствование продукта

Одноканальный пробоотборный зонд ПЗ ОП "Атмосфера -У" имеет экспертное заключение ФГБУ "ГГО" от 19.02.2015 г № 218а/25-1 и рекомендован для использования в качестве универсального устройства пробоподготовки на общую пыль и тяжелые металлы в составе стационарных постов и передвижных лабораторий на сети наблюдений Росгидромета с ограничением по применению в части отбора проб с креплением зонда на крыше павильона и без ограничений в составе автоматических станций КЗА во всех климатических зонах РФ.
