Пробоотборный зонд ЗГ-ТХ (с термохолодильником)

Назначение пробоотборного зонда ЗГ-ТХ

Пробоотборный зонд ЗГ-ТХ - это зонд газозаборный с термоэлектрическим холодильником ЗГ-ТХ предназначен для отбора, очистки и осушки газовых проб при проведении анализа отходящих газов ТЭЦ и других источников, в том числе по ПНД Ф 12.1.1-99.

Описание

Описание пробоотборного зонда ЗГ-ТХ

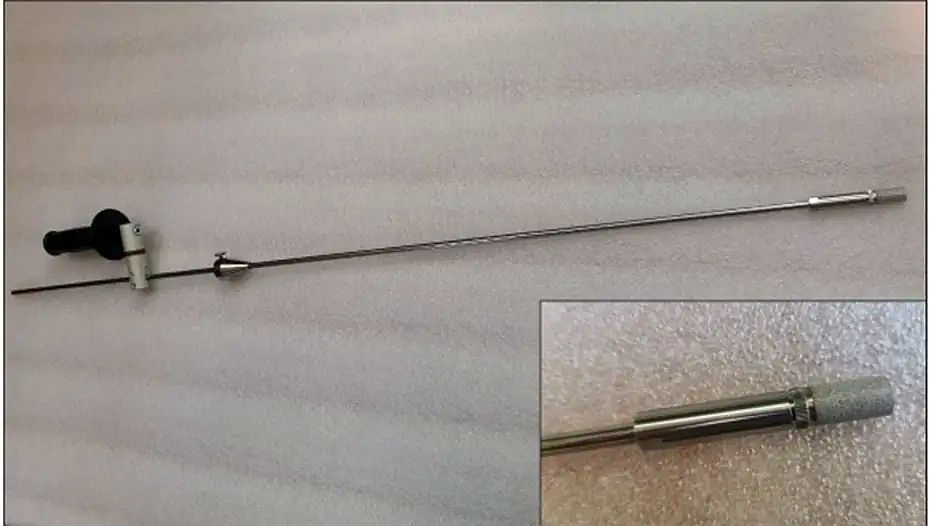

Зонд ЗГ изготовлен из коррозионностойкой стали марки 12Х18Н10Т (ГОСТ 5632) и снабжен перемещающимся по корпусу коническим уплотнителем, предназначенным для герметизации и крепления зонда в газоходе. Длина - от 1000 до 1500 мм Диаметр - 10 мм Масса - 5 кг В особых случаях при высоких концентрациях агрессивных газов и паров для предотвращения коррозии применяют зонд ЗГ с герметично закрепленной внутри него фторопластовой трубкой (ГОСТ 22056) Зонд ЗГ-Ф со съемным фильтром грубой очистки ФГО предназначен для отбора и очистки отбираемого газа от взвешенных частиц. Фильтр ФГО (диаметр 20 мм, масса - не более 0,5 кг) изготовлен из порошка коррозионностойкой стали марки ПРОХ18Н10 (по ГОСТ 14086) и обеспечивает степень очистки газа от аэрозолей и пыли с диаметром частиц не менее 5 мкм до 95 %. Зонд с термоэлектрическим холодильником ЗГ-ТХ и фильтром ФГО (или без него) предназначен для отбора, очистки, осушки, охлаждения проб газа из газохода и сбора конденсата

Технические характеристики

Технические характеристики пробоотборного зонда ЗГ-ТХ

Параметры анализируемого газа на входе в зонд

• температура - до +600°С;
• давление - от минус 5 до плюс 5 кПа от атмосферного;
• абсолютная влажность -до 100 г/м³
• запыленность, не более 100 мг/м³
• расход анализируемого газа не более 1,5 л/м.

Параметры анализируемого газа на выходе зонда

• температура не превышает температуры окружающей среды;
• относительная влажность не более 80% при температуре окружающей среды;
• Питание осуществляется от источника постоянного тока напряжением 12 В; ток не менее 3 А.
• Потребляемая мощность нс более 60 Вт.
• Расход анализируемого газа не более 1,5 л/м при перепаде давления не более 1 кПа.
• Время непрерывной работы без слива конденсата 3 чaca.
• Емкость сборника конденсата 50 см³ (может комплектоваться автоматическим сливом конденсата).
• Масса-не более 2,0 кг.
• Габариты, не более 340х250х150 мм.(без зонда)
• Гарантия -12 месяцев

Условия эксплуатации зонда ЗГ-ТХ

• температура окружающей среды от -1…+40°С;
• относительная влажность до 80% при температуре 25°С;
• атмосферное давление от 84 до 106,7 кПа;

Комплектация

• пробоотборный зонд
• конический уплотнитель для герметичного закрепления зонда в газоходе.
• термоэлектрический холодильник
• сборник конденсата (объём 50 см³)
• паспорт

Дополнительные опции:

• Фильтр ЗИП ФГО ЗГ-ТХ/ЗГ - 12.400 руб.
• Аккумуляторный блок БА-1 ( 12 А·ч 4,6 кг ) - 13. 686 руб.
• Аккумуляторный блок БА-2 ( 17 А·ч 6,6 кг ) - 13. 686 руб.
• Система автоматического слива конденсата из сборника
• Трубка силиконовая 8х1,5 мм - 180 руб. за 1 метр
