110А-IEPE Адаптер для подключения вибродатчиков
Назначение адаптера 110А-IEPE
Адаптер 110А-IEPE служит для прямого подключения датчиков со встроенной электроникой (стандарты ICP / IEPE и аналогичные) к микрофонным входам приборов. Основная задача - обеспечить корректную передачу сигнала от датчика к измерительному оборудованию.
Описание
Описание адаптера 110А-IEPE

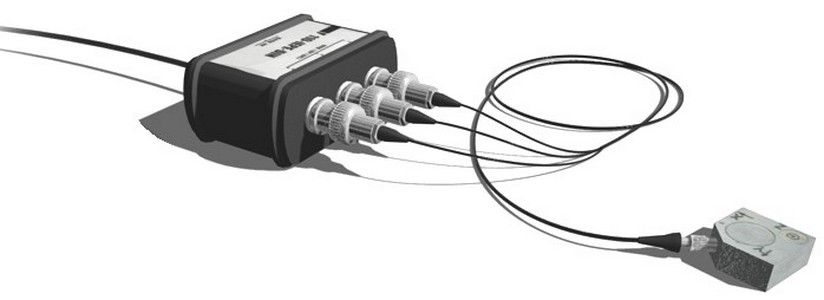

110-IEPE-DIN - полноценный трехканальный виброметр без экрана. Этот миниатюрный прибор размещается в маленьком металлическом корпусе и производит измерение виброускорения с высокой точностью.
Измеренные значения передаются в цифровом виде на выход преобразователей и могут быть представлены на экране индикаторных блоков семейства ОКТАВА, ЭКОФИЗИКА и ЭКОТЕРМИНАЛ. С помощью адаптера телеметрии ЭКО-DIN-DOUT результаты измерений цифровых преобразователей могут быть переданы в компьютер.
Устройство позволяет подключать вибродатчики (акселерометры) разных типов - однокомпонентные и трёхкомпонентные, другие ICP-датчики, преобразующие физические величины (вибрацию, удар, давление и т. п.) в электрический сигнал.
Ключевые функции и особенности
- Согласование интерфейсов. ICP-датчики требуют питания по сигнальному кабелю и выдают сигнал с определённой амплитудой и импедансом. Адаптер преобразует этот сигнал так, чтобы его можно было подать на стандартный микрофонный вход измерительного прибора.
- Питание датчика. Обеспечивает необходимый ток смещения (обычно 2–20 мА) для работы встроенной в датчик электроники.
- Гальваническая развязка (в ряде моделей) - повышает помехозащищённость и безопасность измерений.
- Соответствие стандартам. Устройство соответствует нормативным документам (НД), регламентирующим требования к средствам измерения вибрации и шума.
Адаптер используют при измерениях, связанных с контролем:
- акустического шума на рабочих местах, в жилой застройке, на промышленных площадках;
- общей и локальной вибрации (воздействие на оператора, вибрационная нагрузка на здания и оборудование);
- параметров вибрации в рамках СОУТ (специальной оценки условий труда) и производственного контроля;
- соответствия уровней шума и вибрации санитарным нормам и ГОСТам (например, ГОСТ ИСО 5348 для крепления датчиков).
Пример использования
Сценарий: измерение локальной вибрации на рукоятке инструмента.
- К рукоятке крепится вибродатчик (например, акселерометр типа AP2099) с разъёмом IEPE.
- Датчик подключается к адаптеру 110А-IEPE.
- Адаптер соединяется с входным разъёмом прибора Экофизика-110А.
- Прибор регистрирует и анализирует сигнал, отображая уровень вибрации в м/с² или дБ.
110А-IEPE - это связующее звено между современными цифровыми датчиками вибрации/шума и измерительными приборами серий Октава и Экофизика. Он упрощает настройку измерительных комплексов, повышает точность данных и позволяет использовать единую аппаратную базу для разных задач мониторинга физических факторов.
Технические характеристики
Технические характеристики адаптера 110А-IEPE
| Количество каналов | 3 |
| Удовлетворяемые стандарты | ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004 |
| Частотные характеристики | Wb, Wc, Wd, We, Wj, Wk, Wm, Wh, Fk, Fm, Fh |
| Временные характеристики | СКЗ «1с», «5с», «10с», Leq, VDV, A8, Пик |
| Фильтры | октавные (1 - 1000 Гц), 1/3-октавные (0,8 - 1250 Гц) |
| Статистические параметры | Min, Max, гистограммы распределения корректированных виброускорений Wk, Wd, Wb, Wm, Wh и соответствующие процентили L1…L99 |
| Линейный рабочий диапазон виброметра | 60 - 164 дБ отн. 1 мкм/с2 с вибропреобразователем 10 мВ/мс-2 80 - 184 дБ отн. 1 мкм/с2 с вибропреобразователем 1 мВ/мс-2 |
| Габариты и масса (без вибропреобразователя и интерфейсного кабеля) | 64 мм х 86 мм х 35 мм, 145 г |
