АП. Адаптер планка
Назначение адаптера-планка АП
Адаптер-планка АП предназначен для измерения локальной вибрации, выполнен по рекомендациям ГОСТ 12.1.012-90. Используется совместно с виброметром.
Описание
Описание адаптера-планка АП
Адаптер-планка АП - это приспособление, предназначенное для закрепления вибропреобразователя (датчика) при измерении локальной вибрации, которая воздействует на человека-оператора через руки в месте охвата источника вибрации (рукоятки, рулевого колеса, рычага управления, обрабатываемого изделия, удерживаемого в руках).
Адаптер-планка АП входит в состав наборов адаптеров, которые также могут включать другие приспособления для измерения вибрации, например адаптер-рожок, платформу или жёсткий диск.
Основные характеристики адаптера-планка АП
- выполнен по рекомендациям ГОСТ 12.1.012-90 «Вибрационная безопасность»;
- габаритные размеры - 64х12х14 мм.

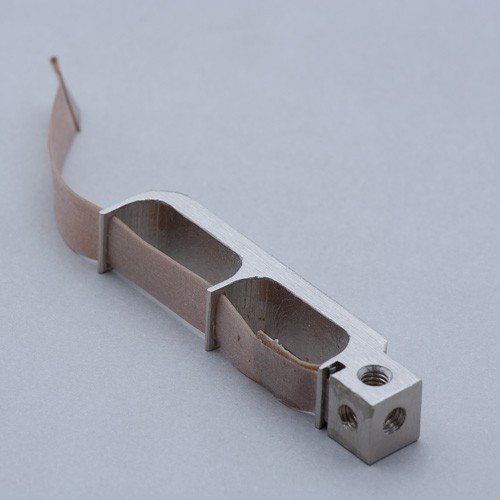

Конструкция адаптера-планка АП
- Металлическая планка размером 64×14×12 мм.
- Два паза для установки пальцев руки, которые прижимают планку к контролируемому виброобъекту.
- Специальная резиновая лента, которая закрепляется в пазах планки и удерживает пальцы.
- Три опорные полированные площадки в торцевой части планки. Они предназначены для закрепления в них вибропреобразователей типа ДН-4-М1 с помощью шпильки М5, которые входят в комплект прибора.
Принцип работы
адаптера-планка АП
Адаптер-планка АП зажимается между двумя пальцами руки и плотно прижимается к контролируемому виброобъекту самой широкой опорной частью. В процессе измерения вибрация передаётся вибропреобразователю, который преобразует вибросигнал в электрический.
Адаптер-планка АП используется для контроля локальной вибрации в местах охвата источника вибрации: рукоятки, рулевого колеса, рычага управления, обрабатываемого изделия, удерживаемого в руках.
Технические характеристики
Технические характеристики адаптера-планка АП
| габаритные размеры | 64х12х14 мм |
