AP1038 датчик вибрации
Вибропреобразователь общего назначения трехкомпонентный со встроенным кабелем

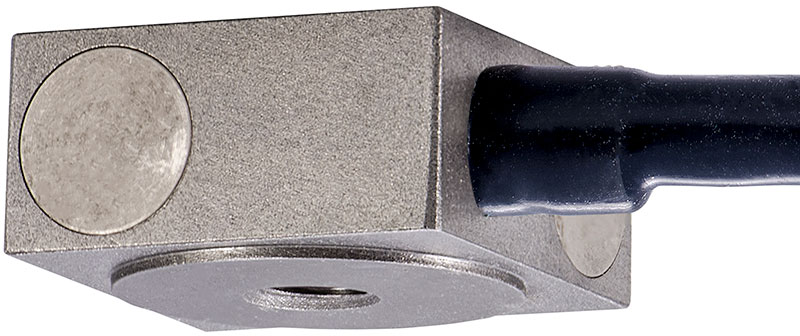

AP1038
Цена 89.070,00 руб

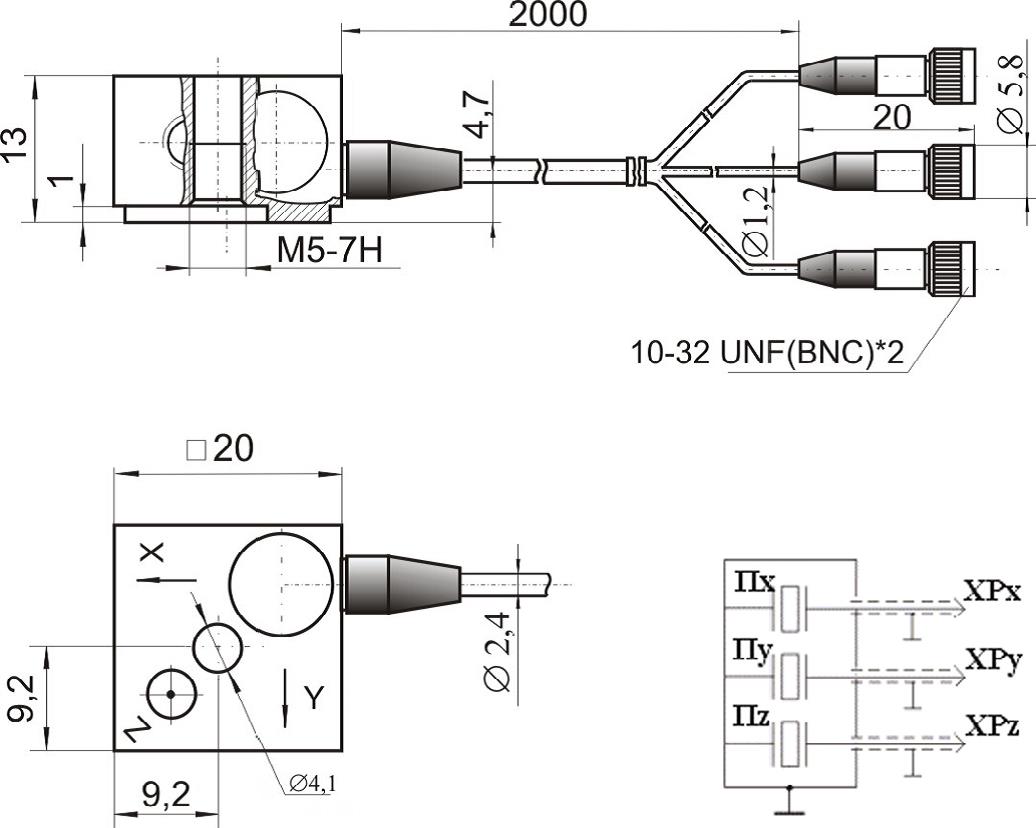

AP1038

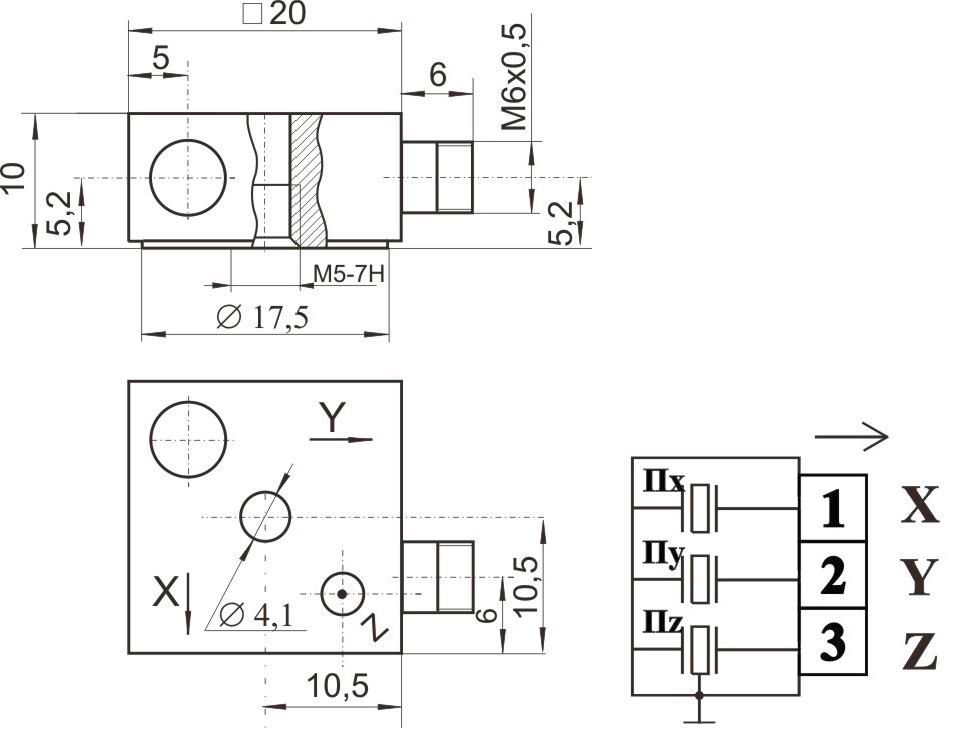

AP1038P
AP1038P
Каталог вибропреобразователей
Назначение вибропреобразователя AP1038
Трехкомпонентный вибропреобразователь AP1038 предназначен для одновременного измерения трёх взаимноперпендикулярных составляющих пространственного вибрационного и ударного ускорения в составе портативных диагностических систем и при лабораторных исследованиях.
Описание
Описание вибропреобразователя AP1038
Принцип действия датчиков AP1038 основан на генерации электрического сигнала (заряда), пропорционального воздействующему ускорению.
В конструкции датчиков AP1038 использована механическая схема с пьезокерамическим элементом, работающим на сдвиг. В зависимости от диапазонов измерений и конструктивных особенностей датчики выпускаются в нескольких модификациях.
Особенности вибропреобразователя AP1038
- Конструкция с тремя сдвиговыми чувствительными элементами.
- Встроенный кабель.
- Сочетание миниатюрности и приемлемой чувствительности.
Номер в Госреестре средств измерений РФ: 63426-16.
Технические характеристики
Технические характеристики вибропреобразователя AP1038
| Наименование | Значение |
| Коэффицент преобразования | 10 мВ/м/с² |
| Относительный коэффицент поперечного преобразования (менее) | 0,05 |
| Рабочий диапазон частот, Гц | 0,5…10000 |
| Максимальное значение аплитуды измеряемой величины | 500 м·с² |
| Максимальный удар (пиковое значение) | 2500 g |
| Частота установочного резонанса в осевом направлении (более) | 24 кГц |
| Уровень шума, СКЗ [1 Гц ÷ 10 кГц ] (менее) | 0,0005 м/с² |
| Выходное сопротивление менее | 500 Ом |
| Уровень постоянного напряжения на выходе | 10…13 В |
| Питание - напряжение - ток |
18…30 В 2…20 мА |
| Время установления рабочего режима | 4 с |
| Диапазон рабочих температур | -55…125°C |
| Тип соединителя | AR03 (10-32 UNF) |
| Направление вывода | горизонтальный |
Номер в Госреестре средств измерений РФ
63426-16
ОКПД 2
26.51.66.131
