Описание антивибрационных кабелей

Конструкция антивибрационных кабелей

• Токопроводящая жила. Изготавливается из меди (в том числе лужёной, никелированной), бронзы (в том числе посеребрянной), сталемеди или их сплавов. Жила часто состоит из нескольких проволок для повышения гибкости.
• Изоляция. Используются полиэтилен высокой плотности, радиационно-модифицированные полимеры, фторопласт (в виде плёнок или цельного слоя).
• Экранирование. В кабелях парной или троечной скрутки жил применяется экран из медной, лужёной, посеребрянной медной или стальной проволоки. В коаксиальных кабелях поверх полупроводящего слоя накладывается внешний проводник.
• Наружная оболочка. Изготавливается из полиэтилена высокого давления, безгалогеновых полимеров, ПВХ или фторопласта.

Для устранения шумов, возникающих из-за накопления электрических зарядов на поверхностях внешнего проводника и изолирующего слоя, на изоляцию накладывают полупроводящий слой из специальных модификаций полиэтилена, полимеров или фторопласта.

Определение наименования кабельной продукции

Каждому кабелю, согласно таблице 1 соответствует свой код.

Каждому разъёму, согласно таблице 2 соответствует свой код.

Наименование кабельной продукции начинается с аббревиатуры «АК». Далее следуют коды кабеля и коды разъёмов. Например, «АК03В1В6» означает: одножильный антивибрационный кабель диаметром 2 мм (код «03» таблицы 1) с разъёмом АR02 (М3) с одной стороны (код «В1» таблицы 2) и АR05 (10-32 UNF) – с другой (код «В6» таблицы 2).

Для варианта исполнения кабельной продукции в металлорукаве, перед кодом кабеля добавляется символ «М». Например, код «АКМ12D1B6» означает: одножильный соединительный кабель, диаметром 2 мм (код «12» таблицы 1) в металлорукаве (символ «М») с разъёмом BNC с одной стороны (код «D1» таблицы 2) и AR05 (10-32 UNF) – с другой (код «В6» таблицы 2).

Следует отметить, что, например, «B1» и «B6» – это различные разъёмы. Числа с «2» по «5» совпадают с количеством разъёмов B1 на одном конце кабеля, а с «7» по «9» характеризуют количество разъёмов B6 на другом конце. При этом 6 (1 + 5) – один разъём, 7 (2 + 5) – два разъёма, 8 (3 + 5) – три разъёма, 9 (4 + 5) – четыре разъёма. Исключение составляют разъёмы серии «А» (в таблице 2 – колонка «Код»), у которых цифра в обозначении однозначно совпадает с количеством кабельных выводов.

Для различного рода нестандартных, уникальных или иных специфических разъёмов допускается кодировка второго порядка (добавление дополнительного буквенного символа к коду разъёма таблицы 2). Например: «CH4», «DC2» и т.д. Для кодов второго порядка цифра в обозначении однозначно соответствует количеству кабельных выводов.

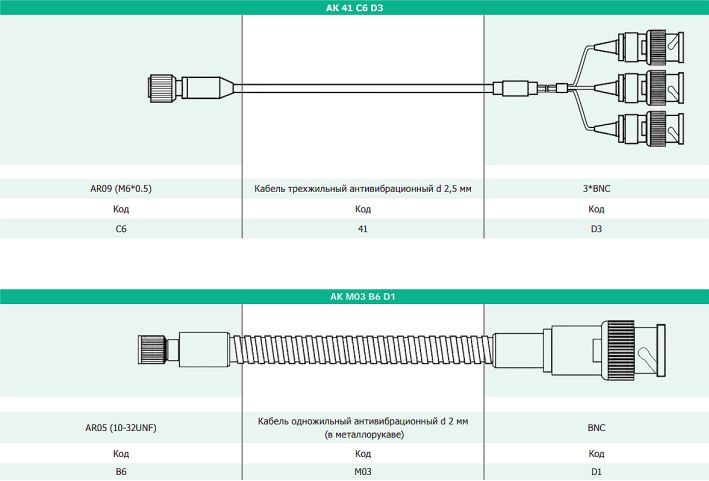

Пример:

Кодировка кабелей

Таблица 1. Кодировка кабелей


Кодировка разъемов

Таблица 2. Кодировка разъемов
