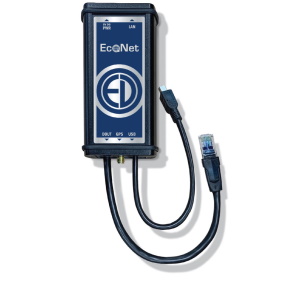

Адаптер-коммуникатор EcoNet
Назначение адаптера-коммуникатора EcoNet
Адаптер-коммуникатор EcoNet предназначен для подключения приборов серии Экофизика (Белая) к локальным компьютерным сетям или к интернет-сети для удаленной работы в режиме онлайн или для построения распределённых сетей синхронно работающих измерительных приборов.
Описание
Описание адаптера-коммуникатора EcoNet
Адаптер-коммуникатор EcoNet открывает для серийно производимых приборов Экофизика принципиально новые измерительные возможности: позволяет превратить любую "Белую" Экофизику в онлайн-пункт мониторинга, синхронно записывать сигналы временных форм звука и вибрации без кабельного соединения.
С технической точки зрения адаптер-коммуникатор EcoNet является преобразователем интерфейса DOUT в интерфейс Ethernet. Адаптер EcoNet получает питание через интерфейс PoE либо от внешнего источника питания 5В и обеспечивает питание прибора, телеметрию которого он передаёт.
Если с помощью адаптера-коммуникатора EcoNet прибор подключается к сети Интернет, то для взаимодействия с прибором используется учётная запись запись на сервере monit.octava.info. Это позволяет организовать пункты длительного непрерывного автоматизированного мониторинга любых показателей, измеряемых этими приборами в ручном режиме.
Другая важная возможность, которую добавляет адаптер-коммуникатор EcoNet при работе с Экофизиками - построение синхронных распределённых измерительных сетей. Так, например, две серийно производимые четырёхканальные Экофизки-110А в конфигурации HF-L, можно объединить в единую восьмиканальную систему. Причем между Экофизиками может даже не быть кабельной связи (синхронизация через точное время с GPS/ГЛОНАСС спутников). Такие распределённые системы получаются более дешёвыми и гибкими, чем классические многоканальные системы. При наличии опции GPS в адаптере возможна синхронизация записей не только с приборов серии Экофизика, подключенных через адаптер, но и с многоканальных модулей Экофизика-500.
Функциональные возможности адаптера-коммуникатора EcoNet
- Онлайн-трансляция телеметрии измерений на удаленный ПК через локальную компьютерную сеть
- Передача результатов измерений через интернет на облачный сервер мониторинга с возможностью контроля данных в реальном времени и скачивание их.
- Обеспечение удаленного управления приборами серии Экофизика
- Обеспечение синхронной записи временных форм сигналов несколькими приборами в единой сети
Особенности адаптера-коммуникатора EcoNet
- Возможность подключения к серийно выпускаемым приборам серий Экофизика-110А и Экофизика-111В для обеспечения передачи данных в интернет без компьютера
- Питание через PoE или через порт USB от источника 5В
- Малые размеры и прочный металлический корпус
Технические характеристики
Технические характеристики адаптера-коммуникатора EcoNet
- Количество каналов DOUT: 1
- Подключение к прибору: DOUT для передачи данных + USB для питания прибора
- Подключение к сети или интернет: Ethernet c управляемыми сетевыми конфигурациями
- Питание: PoE Ethernet 24 В или USB 5 В
- Канал беспроводной синхронизации при работе в распределённой сети: GPS
- Материал корпуса: алюминиевый сплав
- Размеры: 115х155х35 мм
- Масса: 175 г
Поддерживаемые приборы:
- ЭКОФИЗИКА-110А (исполнения 110А, HF-L, HF),
- ЭКОФИЗИКА-110В (Белая),
- ЭКОФИЗИКА-111В
- Экотерминал с подключенными цифровыми датчиками
Варианты пользовательских интерфейсов для взаимодействия с подключенными через EcoNet приборами:
- ПО Signal+Ultima (подключение через локальную сеть)
- ПО Signal+RTD (подключение через локальную сеть)
- web-интерфейс учётной записи monit.octava.info (подключение через интернет)
- ПО SdtUtil (подключение через локальную сеть, при работе в режиме синхронной записи временных форм в рамках распределённой измерительной системы)

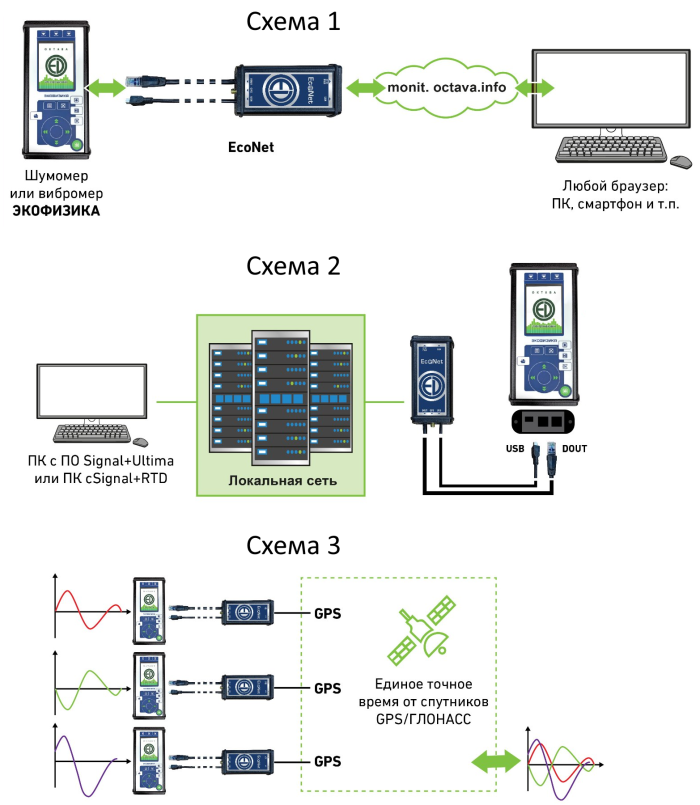

Варианты использования адаптера-коммуникатора EcoNet
Адаптер-коммуникатор EcoNet позволяет:
- организовывать автономные портативные пункты мониторинга шума или вибрации на базе серийных приборов с передачей результатов онлайн через сотовую сеть (схема 1);
- управлять удалённым от рабочего места прибором через существующую локальную сеть без необходимости прокладывать дополнительные кабельные линии (схема 2);
- организовывать распределённые синхронные многоканальные измерительные сети на базе серийных приборов – так, как если бы измерения во всех точках проводились бы единой многоканальной системой (схема 3).
