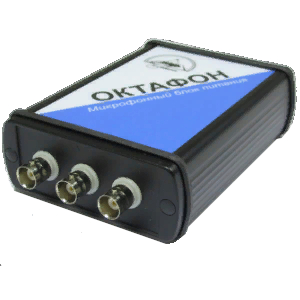

ОКТАФОН-M. Микрофонный блок питания.
Назначение блока питания к приборам Экофизика-110А ОКТАФОН-М
ОКТАФОН-М - микрофонный блок питания для подключения измерительных конденсаторных микрофонов, антенн П6-70/П6-71 и других первичных преобразователей к вторичным приборам: вольтметрам, осциллографам, анализаторам спектров и системам сбора данных.
Описание
Описание блока питания к приборам Экофизика-110А ОКТАФОН-М
Многоканальные измерения с применением блока Октафон-М
Приборы Экофизика-110А в исполнении HF и Экофизика-110В позволяют проводить одновременные многоканальные измерения акустических характеристик. Для одновременного измерения шумовых характеристик по 2-4 каналам могут использоваться две принципиальные схемы подключения микрофонов и предусилителей к BNC-входам (IEPE) индикаторных блоков Экофизика-110В и Экофизика-110А (HF):
- Прямое подключение ICP/IEPE микрофонных предусилителей к IEPE входам (только для преполяризованных микрофонов);
- Подключение через микрофонный блок питания Октафон-М (рекомендуемое).
Примечание. Экофизика-110А (HF) имеет отдельный микрофонный вход для прямого подключения одного микрофонного предусилителя.
Сравнительные характеристики этих двух способов подключения нескольких микрофонов приведены ниже.
| Прямое подключение IEPE- предусилителей |
Подключение через микрофонный блок питания Октафон-М | |
| Применяемые микрофонные предусилители | - P410 | - Р200 - P110 |
| Применяемые микрофонные капсюли | Только преполяризованные - MP201 или аналоги |
Как преполяризованные, так и требующие внешней поляризации 200 В - МК-265, ВМК-205 и аналоги - МК-233, М-201 и аналоги - МК301 и аналоги - MP201 |
| Возможная длина соединительных кабелей | до 10 метров | до 30 метров |
| Возможность измерения уровней звукового давления в слышимом диапазоне по 2-4 каналам |
Да | Да |
| Возможность измерения инфразвука | Нет | Да |
Подключение микрофонов через блок питания Октафон-М реализуется следующим образом:
- Микрофонные капсюли устанавливаются на стандартные микрофонные предусилители.
- Предусилители подключаются к микрофонному блоку питания Октафон-М. Длина соединительных кабелей может быть от 0,5 до 30 метров.
- Блок питания Октафон-М обеспечивает подачу питания на предусилители и подачу напряжения поляризации 200В (отключаемая опция). Выходы блока питания Октафон-М имеют разъём BNC.
- Для подключения блока Октафон-М к ICP/IEPE-входам приборов Экофизика-110А или Экофизика-111В используется адаптер прямого входа ЭКВ-110-3.
Технические характеристики
Технические характеристики блока питания к приборам Экофизика-110А ОКТАФОН-М
| ОКТАФОН (снят с производства в 2015 году) |
ОКТАФОН-М (выпускается с 2015 года) |
|
| Количество входных каналов | 2 (разъем типа Switchcraft 5-pin) | 3 (разъем типа Switchcraft 5-pin) |
| Питание предусилителя | ± 18 В (биполярное) | ± 18 В (биполярное) |
| Напряжение поляризации микрофонных капсюлей |
200 В | 0 В; 200 В (переключение) |
| Усиление сигнала | 0 дБ | 0 дБ |
| Максимальное входное напряжение |
± 15 В | ± 15 В |
| Выходы сигнала | 2 (BNC) | 3 (BNC) |
| Дополнительные выходы для прослушивания сигнала |
1 стереовыход, 2 моновыхода (регулировка громкости дополнительных выходов ±35 дБ) |
нет |
| Питание | Встроенная аккумуляторная батарея или внешний источник питания 9В DC, 500 мА |
Съёмные аккумуляторные батареи или внешний источник питания 5В USB, 500 мА |
| Габаритные размеры | 175 мм х 85 мм х 35 мм | 125 х 85 х 35 мм |
| Масса | 500 г | менее 500 г |
