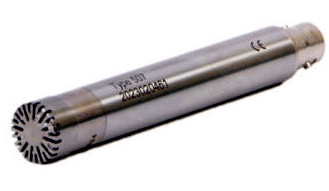

ZT-333 микрофон
Микрофон первого класса точности
Цена 70.000,00 руб
Описание
Описание
Микрофон ZT-333 представляет собой 1/2-дюймовый микрофон для измерения уровня звукового давления в свободном поле с предварительной поляризацией, который измеряет фактическое звуковое давление на поверхности диафрагмы микрофона (включая изменения звукового поля из-за наличия самого микрофона). Частотная характеристика микрофона в свободном поле регулируется для компенсации ошибок, вызванных высокочастотным звуковым давлением в звуковом поле.
Принцип действия капсюлей основан на преобразовании колебаний звукового давления (далее – ЗД) в воздухе в электрические колебания с помощью легкой подвижной мембраны. Мембрана и неподвижный электрод капсюля электрически изолированы друг от друга и являются обкладками конденсатора. Под воздействием колебаний ЗД ёмкость конденсатора изменяется и приводит к появлению на контактах капсюля переменного напряжения, пропорционального ЗД. Конструктивно капсюли состоят из корпуса, изолятора, неподвижного электрода и мембраны, которые образуют замкнутую камеру, связанную с окружающей средой специальным отверстием для выравнивания медленно меняющегося статического (атмосферного) давления. Чувствительным элементом является мембрана. На неподвижный электрод капсюлей нанесён тонкий слой электрета, сохраняющего электрический заряд, необходимый для работы капсюлей.
Технические характеристики
| Уровень чувствительности по холостому ходу на частоте 250 Гц, (исх. 1 В/Па) |
‒26,0±2 дБ |
| Диапазон частот при нормированной неравномерности относительно 250 Гц: ±2 дБ ±1 дБ |
от 3,15 до 20 000 Гц от 12,5 до 10000 Гц |
| Уровень собственных шумов | не более 18 дБА |
| Верхний предел динамического диапазона (при коэффициенте нелинейных искажений не более 3 %) на частоте 1 кГц, (исх. 20 мкПа) |
не менее 148 дБ |
| Температурный диапазон | от +20 до +26 °С |
| Коэффициент влияния температуры на уровень чувствительности |
не более 0,03 дБ/°C |
| Тип акустического поля | свободное |
| Диапазон относительной влажности | 40…70 % |
| Коэффициент относитльной влажности | <0,1 дБ (0…90 % без конденсации) |
| Обозначение по IEC 61094-4 | WS2F |
| Входное сопротивление | >10 ГОм/0,5 пФ |
| Выходное сопротивление | <20 0="" 1="" --20--=""> |
| Внешнее напряжение поляризации | 0 В |
| Максимальное выходное напряжение | >5,0 В (доступно +24 В) |
| Источник питания | ICP (2…10 мА) |
| Номинальный рабочий ток | 4 мА |
| Диаметр капсюля | 1/2 дюйм |
| Тип разъёма | BNC |
| Масса | не более 8 г |
| Габаритные размеры: - диаметр (с сеткой) - высота (с сеткой) |
13,20±0,03 мм 16,2 мм |
Номер в Госреестре средств измерений РФ
90370-23
