Виброметр ВК-5М
Назначение виброметра ВК-5М
Миниатюрный виброметр ВК-5М предназначен для измерения виброускорения, виброскорости и размаха виброперемещения, и позволяет проводить экспресс-оценку уровня вибрации любого работающего промышленного агрегата.
Описание
Описание виброметра ВК-5М
Виброметры ВК-5М могут использоваться в энергетической, нефтяной, газовой и других отраслях промышленности и транспорта, где имеются источники вибрации.

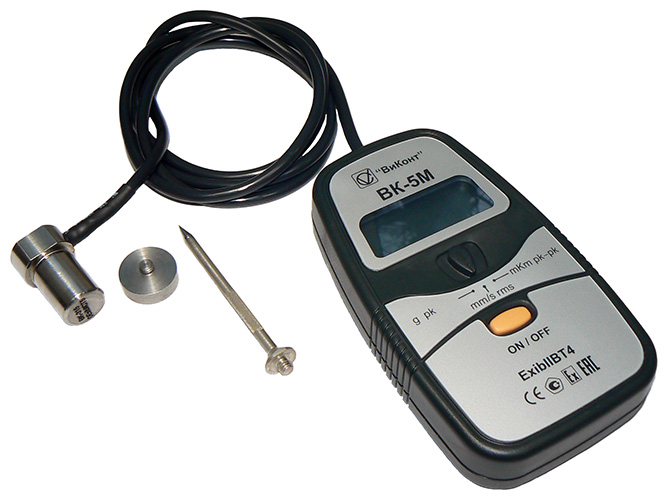

Виброметр ВК-5М включает в себя пьезоэлектрический вибропреобразователь типа ВК-315 с выносным предусилителем, встроенным в измерительный блок ВК-5, соединительный гибкий кабель и измерительный блок с цифровой индикацией сигнала. Вибропреобразователь представляет собой преобразователь инерционного типа и использует прямой пьезоэлектрический эффект.
Для крепления вибропреобразователя на объекте контроля может использоваться резьбовая шпилька или магнитный держатель. В труднодоступных местах применяется поставляемый в комплекте виброметра ВК-5М, щуп. Питание виброметра ВК-5М осуществляется от батареи GP 1604G ("Корунд", "Крона"), обеспечивающей не менее 50 часов работы виброметра.
Для удобства переноски и эксплуатации виброметр ВК-5М снабжен защитным чехлом.
Виброметр ВК-5М имеет маркировку взрывозащиты « 1ExibIIBT6» и может применяться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, гл. 7.3. ПУЭ, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и другим нормативным документам, регламентирующим применение электрооборудования, расположенного во взрывоопасной зоне.
Особенности виброметра ВК-5М
- Измеряет истинное средне квадратическое значение виброскорости, размах виброперемещения, амплитуду виброускорения.
- Имеет маркировку взрывозащиты "ExibllBT4". В комплект поставки входит щуп и магнитный держатель.
- Возможно крепление на шпильке М5.
- Датчик защищен от перегрузок.
- Прибор имеет индикацию разряда батарей.
- Чехол для переноски, входящий в комплект, создает дополнительные удобства при работе.
Технические характеристики
Технические характеристики виброметра ВК-5М
| Наименование параметра, характеристики | Размерность | Значения | Примечания |
| Диапазон измерений: - амплитуды виброускорения - средних квадратических значений (СКЗ) виброскорости - размахов виброперемещений |
м/с2 мм/с мкм |
0,1…100 1,0…70 5…700 |
По спец. заказу 0,1…10 g |
| Рабочий частотный диапазон: - при измерении виброускорений - при измерении виброскорости; - при измерении виброперемещений |
Гц | 10…1000 10…1000 10…300 |
По спец. заказу: 2…5000 2…5000 2…300 |
| Пределы допускаемой основной относительной погрешности измерения на базовой частоте 45 Гц не более - по виброускорению: - в диапазоне от 3 до 100 м/с2; - в диапазоне от 0,1 до 3 м/с2; - по виброскорости: - в диапазоне от 2 до 70 мм/с; - в диапазоне от 1 до 2 мм/с; - по виброперемещению: - в диапазоне от 10 до 700 мкм; - в диапазоне от 5 до 10 мкм |
% | ±5 ±10 +5 +10 +5 +10 |
|
| Неравномерность амплитудно-частотной характеристики не более: - по виброускорению и по виброскорости в диапазоне частот (20 - 750) Гц; - по виброперемещению в диапазоне частот (20 - 300) Гц |
% | +10 +10 |
|
| Неравномерность АЧХ (спад) не более: - по виброускорению и по виброскорости на частотах 10 Гц и 1000 Гц; - по виброперемещению на частоте 10 Гц |
% | -30 -30 |
|
| Относительный коэффициент поперечного преобразования вибропреобразователя на базовой частоте 45 Гц не более |
% | 5 | |
| Питание от алкалиновой батареи "Крона", 6LR61, GP 1604G и т.д., напряжение | В | 9 | |
| Диапазон рабочих температур - вибропреобразователь - измерительный блок |
°С | -30…+250 +5…+40 |
|
| Продолжительность непрерывной работы виброметра не менее | час | 8 | |
| Продолжительность работы виброметра с одним комплектом батарей не менее |
час | 50 | |
| Время установления рабочего режима виброметра не более | сек | 20 | |
| Габаритные размеры не более: - измерительного блока; - вибропреобразователя |
мм | 124 х 72 х 250 20 х 30 |
|
| Длина соединительного кабеля не более | м | 1,2 | |
| Масса виброметра (без чехла) не более | грамм | 250 |
- Пределы допускаемой дополнительной погрешности измерений виброметра без вибропреобразователя, вызванной изменением температуры окружающего воздуха от нормального до конечных значений диапазона рабочих температур не превышают 0,5 основной погрешности.
- Пределы допускаемой дополнительной погрешности виброметра, вызванной изменением температуры окружающего вибропреобразователь воздуха в допустимом диапазоне температур не превышают ±0,1 %/°С.
- Сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями в нормальных условиях по ГОСТ 22261-94 не менее 20 МОм.
- Уровень собственных шумов виброметра в режиме измерения: виброускорения не более 0,03 м/с , в режиме измерения виброскорости не более 0,2 мм/с, в режиме измерения виброперемещения не более 2 мкм
Комплектация
Комплектация виброметра ВК-5М
- Блок измерительный с батареей питания, вибропреобразователем ВК-315 и соединительным кабелем
- Съемный магнитный держатель
- Щуп для измерения вибрации в труднодоступных местах
- Чехол
- Паспорт
- Руководство по эксплуатации с методикой поверки
