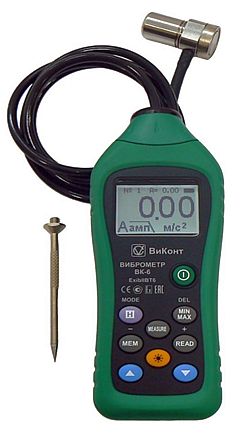

Виброметр ВК-6
Назначение виброметра ВК-6
Портативный виброметр ВК-6 предназначен для измерения в реальном масштабе времени амплитуды виброускорения, среднего квадратического значения виброскорости, размаха виброперемещения. Позволяет производить экспрессоценку уровня вибрации любого работающего промышленного агрегата с сохранением результата измерения.
Описание
Описание виброметра ВК-6
Виброметр ВК-6 соответствует ГОСТ 31610.0-2012 (IEC 60079-0:2004), ГОСТ 31610.11-2012 (IEC 60079-11:2006) иметь Ех маркировку "1Ex ib IIB T4 Gb Х" и может применяться во взрывоопасных зонах.
Виброметр ВК-6 позволяет сохранять в энергонезависимой памяти результат измерения уровня вибрации в выбранных «точка», т.е. позволяет проводить контроль вибрационного состояния агрегата по заранее определенным точкам, «маршруту».
Максимальное количество записанных «точек» - 60-т. Каждой записанной точке присваивается порядковый номер в порядке возрастания. После окончания процесса измерений, записанные значения доступны для просмотра и, при необходимости могут быть удалены.
Виброметр ВК-6 может работать в режиме длительного измерения, в этом режиме он фиксирует в долговременной памяти отклонения измеряемого параметра от среднего значения в обе стороны (увеличение или уменьшение) и позволяет просмотреть записанные значения. Результаты измерений виброметра ВК-6 и установленный текущий режим измерений отображаются на встроенном жидкокристаллическом дисплее. Дисплей имеет подсветку, которая с целью уменьшения общего энергопотребления автоматически выключается через 10 с.
Информация на дисплей виброметра ВК-6 выводиться на русском или английском языках. В соответствии с выбранным языком отображения информации, результат измерения выводится на дисплей в международной системе единиц (СИ) или в англо-американской системе единиц («дюймовой»).
- Жидкокристаллический экран с подсветкой;
- Пьезоэлектрический датчик вибрации с магнитным держателем;
- Малошумящий антивибрационный кабель в прочной термостойкой оболочке;
- Остроконечный щуп;
- Переключаемые единицы измерения: метрические/английские.
Технические характеристики
Технические характеристики виброметра ВК-6
| Наименование параметра, характеристики | Значения |
| Диапазон измерений: - амплитуды виброускорения, м/с2 - средних квадратических значений (СКЗ) виброскорости, мм/с - размахов виброперемещения, мкм |
0,1 - 100 1,0 - 70 5 - 700 |
| Рабочий диапазон частот, Гц: - при измерении виброускорения - при измерении виброскорости; - при измерении виброперемещения |
10 - 1000 10 - 1000 10 - 300 |
| Пределы допускаемой основной относительной погрешности измерения на базовой частоте 45 Гц, не более виброускорения, %: - в диапазоне от 3 до 100 м/с2; - в диапазоне от 0,1 до 3 м/с2; виброскорости: - в диапазоне от 2 до 70 мм/с; - в диапазоне от1 до 2 мм/с; виброперемещения: - в диапазоне от 10 до 700 мкм; - в диапазоне от 5 до 10 мкм |
±5 ±2 емр ±10 ±2 емр +5 ±2 емр +10 ±2 емр +5 ±2 емр +10 ±2 емр |
| Неравномерность амплитудно-частотной характеристики не более, при измерении, %: - виброускорения или виброскорости в диапазоне частот (20 - 750) Гц; - виброперемещения в диапазоне частот (20 - 300) Гц |
10 +10 |
| Неравномерность АЧХ (спад) не более, при измерении, %: - виброускорения и виброскорости на частотах 10 Гц и 1000 Гц; - по виброперемещения на частоте 10 Гц |
-30 -30 |
| Относительный коэффициент поперечного преобразования вибропреобразователя на базовой частоте 45 Гц не более, % |
5 |
| Питание от батареи из 4-х алкалиновых элементов типа размера ААА, например, LR03 и др., номинальным напряжением, В |
6 |
| Продолжительность непрерывной работы виброметра, не менее, час |
8 |
| Продолжительность работы виброметра с одним комплектом элементов питания не менее, час |
50 |
| Время установления рабочего режима виброметра не более, сек | 20 |
| Габаритные размеры не более, мм: - измерительного блока; - вибропреобразователя |
152 х 60 х 27 Ø20 х 32 |
| Длина соединительного кабеля не более, м | 1,2 |
| Масса виброметра (без чехла) не более, грамм | 250 |
Степень защиты от проникновения твердых тел и воды для блока измерительного – IP42, для вибропреобразователя (датчика) - IP65 по ГОСТ 14254-2015 (IEC 60529:2013).
Вид климатического исполнения виброметра соответствует категории УХЛ 4.1 по ГОСТ 15150-69. Эксплуатация, транспортирование и хранение виброметра допускается при следующих условиях:
Нормальные условия эксплуатации:
- температура окружающего воздуха +15…+25°C
- относительная влажность воздуха при температуре воздуха 25°С, %, не более 80
- атмосферное давление, мм рт. ст. 630…800
Рабочие условия эксплуатации:
- температура окружающего воздуха
◦ для измерительного блока -20…+40°C
◦ для вибропреобразователя -40…+250°C
- относительная влажность воздуха при температуре воздуха 30°С, % 40…80
- атмосферное давление, мм. рт. ст. 630…800
Предельные условия транспортирования и хранения:
- температура окружающего воздуха –20…+50°C
- относительная влажность воздуха при температуре воздуха 35°С, %, не более 95
- атмосферное давление, мм. рт. ст. 630…800
Комплектация
Комплектность виброметра ВК-6
- Блок измерительный с батареей питания, вибропреобразователем ВК-315 и соединительным кабелем
- Съемный магнитный держатель
- Щуп для измерения вибрации в труднодоступных местах
- Чехол
- Паспорт
- Руководство по эксплуатации с методикой поверки
