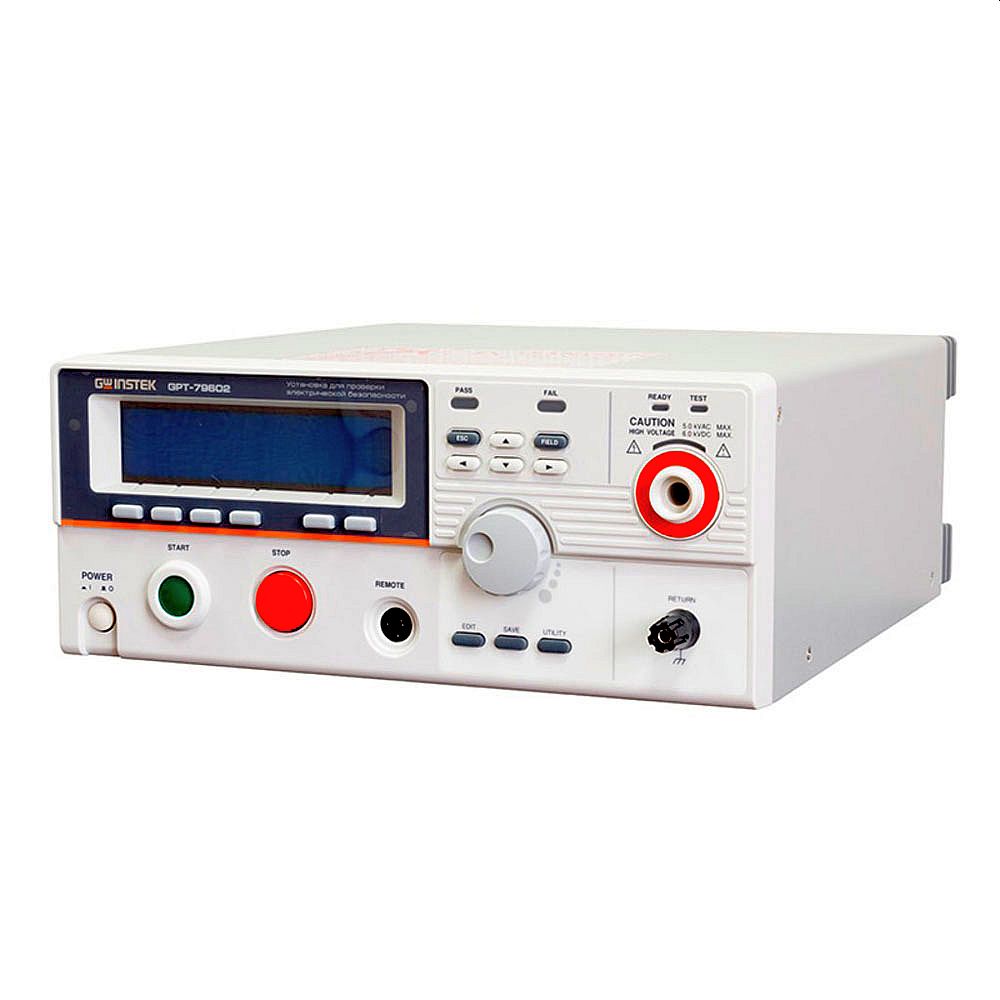

GPT-79602 Установка для проверки параметров электрической безопасности
Назначение установки GPT-79602
GPT-79602 это измеритель параметров безопасности электрообору-дования, производимый компанией GW Instek (Тайвань). Прибор предназначен для испытания приборов на пробой переменным и постоянным напряжением, контроля безопасности устройств, измерения сопротивления изоляции, измерения выходного тока.
Описание
Описание установки GPT-79602
Принцип действия установок GPT-79602 основан на формировании высокого напряжения переменного или постоянного тока из напряжения сети питания. Для получения напряжения постоянного тока напряжение сети питания выпрямляется и фильтруется.
Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на жидкокристаллическом индикаторе (графический матричный дисплей с подсветкой разрешением 240*64 точки).
Установки GPT-79602 могут работать в автоматическом и ручном режиме работы. Для установки длительности тестирования изоляции установки оснащены встроенным таймером. При измерении сопротивления низкоомных цепей установки имеют функцию компенсации сопротивления измерительных проводов. После проведения высоковольтных испытаний установки проводят автоматическую разрядку испытуемых цепей. Установки могут управляться удаленно с помощью пульта дистанционного управления.
Результаты измерений могут быть сохранены как во внутренней памяти установок, так и переданы на внешний ПК через интерфейсы связи RS-232, USB, GPIB (опционально). Установки оснащены функцией развертки, позволяющей представлять результаты измерений в виде графика, что позволяет оператору отследить изменение интересующего параметра во времени.
Конструктивно установки GPT выполнены в ударопрочных корпусах настольного исполнения. На передней панели установки расположены дисплей, индикаторы, регуляторы, функциональные кнопки и кнопки управления, измерительные гнезда и клеммы, разъем для подключения пульта дистанционного управления. На задней панели установки расположены разъем напряжения питания, колодка предохранителя, дополнительные измерительные гнезда и клеммы, клемма заземления, разъемы интерфейсов связи, разъем порта ввода/вывода (SIGNAL I/O) для мониторинга статуса установки.
Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.
Установки выпускаются в различных модификациях, отличающихся между собой набором выполняемых функций.
Особенности
- Микропроцессорное управление обеспечивает высокую стабильность испытательного напряжения.
- Выходной усилитель с ШИМ-технологией повышает энергоэффективность и надёжность тестирования.
- Детектор токов утечки для контроля безопасности.
- 6 клавиш прямого выбора режимов для быстрого и удобного настройки параметров.
- Режимы тестирования: «Ручной» и «Авто» (с таймером).
- Световая и звуковая индикация состояния и результатов теста.
- Разъём «I/O» на передней панели для подключения аналоговых цепей удалённого управления (пуск, остановка).
- Меры безопасности: режим «Самопроверка» при включении, съёмный твердотельный ключ блокировки для предотвращения случайного включения.
Область применения
- Допускной контроль в промышленности.
- Тестирование готовой продукции на производстве.
- Испытания в сфере сертификации оборудования.
Функциональность GPT
| модель | вых. мощность | испытание переменным напряжением |
испытание постоянным напряжением |
измерение сопротивления изоляции |
| GPT-79601 | 100 ВА V | V | ||
| GPT-79612 | 100 ВА V | V | V | |
| GPT-79602 | 100 ВА V | V | V | |
| GPT-79602 | 100 ВА V | V | V | V |
Стоимость первичной поверки - 4 300 руб.
Технические характеристики
Технические характеристики установки GPT-79602
| Характеристики | Параметры | Значения |
| Испытание переменным током | Испытательное напряжение | 0,1…5 кВ; частота 50/60 Гц (в зав. от сети питания) |
| Погрешность установки | ± (1,5% + 2 ед. мл. разряда | |
| Разрешение | 10 В | |
| Максимальная мощность | 100 ВА (5 кВ/20 мА) | |
| Максимальный ток | 20 мА (0,5 кВ < U ≤ 5 кВ), 5 мА (0,1 кВ ≤ U ≤ 0,5 кВ |
|
| Диапазон установки тока | 0,01…20 мА | |
| Погрешность установки | 2 % + 5 ед. мл. разряда при Iуст. < 1 мА 2 % + 3 ед. мл. разряда при Iуст. ≥ 1 мА |
|
| Разрешение | 10 мкА (0,01…9,99 мА) 100 мкА (10…20 мА) |
|
| Время нарастания | 0,1 с (фиксированное) | |
| Испытание постоянным током (GPT-79602/ -79603) |
Испытательное напряжение | 0,1…6 кВ |
| Погрешность установки | ± (1,5% + 2 ед. мл. разряда | |
| Разрешение | 10 В | |
| Максимальная мощность | 25 Вт (5 кВ/5 мА) | |
| Максимальный ток | 6 мА (0,5 кВ < U ≤ 6 кВ) 2 мА (0,1 кВ ≤ U ≤ 0,5 кВ |
|
| Диапазон установки тока | 0,01…6 мА | |
| Погрешность установки | 2 % + 5 ед. мл. разряда при Iуст. < 1 мА 2 % + 3 ед. мл. разряда при Iуст. ≥ 1 мА |
|
| Разрешение | 10 мкА | |
| Время нарастания | 0,1 с (фиксированное) | |
| Измерение сопротивления изоляции (GPT-79612/-79603) |
Тестовое напряжение | 50 / 100 / 250 / 500 / 1000 В |
| Диапазон измерений | 1…2000 МОм | |
| Погрешность измерения | ± (5 % + 2 МОм) для 1~50 МОм (50/ 100/ 250 В) ± (10 % + 2 МОм) для 51~2000 МОм (50/ 100/ 250 В) ± (5 % + 2 МОм) для 1~500 МОм (500/ 1000 В) ± (10 % + 2 МОм) для 501~2000 МОм (50/ 100/ 250 В |
|
| Общие данные | Время испытани | 1 180 с (таймер) или непрерывно |
| Дисплей | ЖК-индикатор, графический (240х48) | |
| Память | 3 ячейки (запись/ вызов профилей теста | |
| Напряжение питания | 100 - 120 / 220 - 230 В ~ 10 %, 50 / 60 Гц | |
| Потребляемая мощность не более | 400 ВА | |
| Габаритные размеры | 322 х 148 х 385 мм | |
| Масса | 9ru |
Комплектность
Комплект установки GPT-79602
- Установка GPT-79602
- Шнур питания
- Инструкция по эксплуатации на CD
- Краткая инструкция по эксплуатации
- Ключ блокировки
- Переходник для терминала дистанционного управления
- Пробник GHT-114
Стоимость первичной поверки - 4 300 руб.
