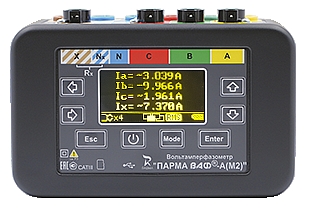

ПАРМА ВАФ-А(М2). Вольтамперфазометр
.jpg)
Назначение вольтамперфазометра ПАРМА ВАФ-А(М2)
Вольтамперфазометры «ПАРМА ВАФ®-А(М2)» (далее - ВАФ) предназначены для:
- измерений среднеквадратического значения напряжения и силы переменного тока (в т.ч. первой гармоники);
- измерений напряжения и силы постоянного тока;
- измерений частоты силы и напряжения переменного тока;
- измерений и регистрации основных параметров качества электрической энергии (в однофазных двухпроводных и трехфазных четырехпроводных электрических сетях);
- измерений мощности и электрической энергии постоянного и переменного тока;
- проверки импеданса цепи;
- построения векторных диаграмм напряжения и силы переменного тока;
- проверки целостности электрических проводников и оценки активной составляющей сопротивления цепи;
- определения порядка чередования фаз;
- проверки полярности обмоток трансформатора.
Описание
Описание вольтамперфазометра ПАРМА ВАФ-А(М2)
Вольтамперфазометр ПАРМА ВАФ-А(М2) поможет службам релейной защиты и автоматики, главного энергетика промышленных предприятий и широкому кругу специалистов, занятых наладкой, контролем, диагностикой и эксплуатацией электроустановок.
Отличительные особенности вольтамперфазометра ПАРМА ВАФ-А(М2)
- две группы гальваноразвязанных каналов для измерения напряжения
- 4 канала напряжения позволяют проводить измерения не только 3-х фаз, но и 3Uo
- 4 канала тока дают возможность проводить измерения не только 3-х фаз, но и 3I0
- расширенный диапазон измерений переменного тока от 0,004 А до 3000 А с применением трех типов «клещей»
- расширенный диапазон измерений постоянного тока от ±0,007 А до ±1000 А с применением двух типов «клещей»
- высокая точность и достоверные результаты измерений обеспечиваются за счет повышенной помехозащищенности
- реализация возможности сохранения скриншотов экрана прибора с измерениями на съемный накопитель
- поддержка работы с ПО на ОС Android для лучшей визуализации и сохранения измерений
- поддержка объема до 64 Гбайт данных на съемном накопителе типа microSD
- контрастный дисплей позволяет считывать данные с прибора в сильный мороз и на солнце
- ударопрочный корпус со встроенными магнитами позволяет легко закрепить прибор, как на металлической поверхности, так и на клапане транспортной сумки
- расширенный диапазон температуры эксплуатации прибора: от -20 до +55 °С
- стандартные аккумуляторы (NiMn) типоразмера АА обеспечивают большое количество циклов заряда/разряда и длительную автономную работу прибора
- тип разъема micro-USB, позволяющий использовать любой тип зарядного устройства
- возможность подключения Power Bank для проведения длительных автономных работ
- интуитивно понятное управление и наглядное представление измеряемых параметров, как в текстовом, так и в графическом виде
- регистрация аварийных событий (под заказ)
- регистрация графиков нагрузки (под заказ)
Регистрируемые величины вольтамперфазометра ПАРМА ВАФ-А(М2)
- действующее значение напряжения и силы переменного тока
- действующее значение напряжения и силы переменного тока первой гармоники
- частота переменного тока и напряжения
- углы сдвига фаз между входными сигналами (между напряжением и напряжением, током и током, напряжением и током)
- активная, реактивная и полная мощность – фазная и трехфазная
- коэффициент мощности (cos φ)
- коэффициент реактивной мощности (tg φ)
- действующие значения симметричных составляющих трехфазного тока и напряжения (прямой, обратной и нулевой составляющих, коэффициентов несимметрии)
- импеданс цепи
- активная составляющая сопротивления переменному току
- индуктивность/емкость цепи
- гармонический состав тока и напряжения (до 19-й гармоники включительно)

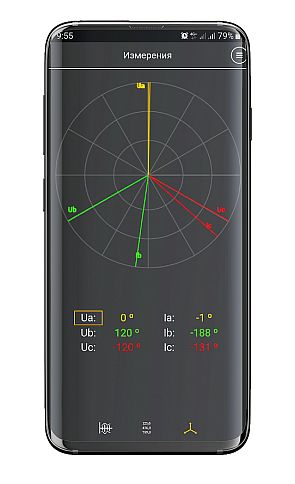

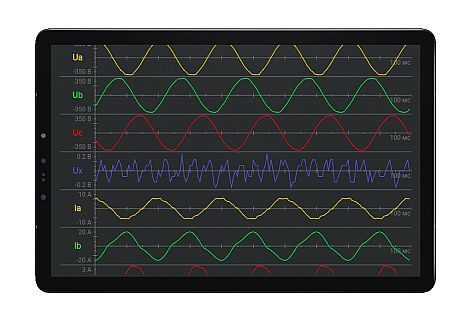

Для удаленного управления прибором разработано приложение VAF Connect (управление происходит по Bluetooth). Приложение позволяет управлять прибором, а также выполнять контроль процесса и результатов измерения.
Удобство и комфорт использования: все результаты измерений можно сохранить на ваше мобильное устройство (планшет, смартфон) и затем отправить на электронную почту.
Технические характеристики
Технические характеристики вольтамперфазометра ПАРМА ВАФ-А(М2)
| Наименование характеристики | Диапазон измерений | Пределы допускаемой абсолютной (Δ), относительной (δ) риведенной 1) (γ) погрешности измерений |
Примечание |
| Измерение напряжения (силы) постоянного тока (U), режим «ВАФ» и режим «РАС» | |||
| Напряжение постоянного тока |
±0,5…±650,0 В | δ = ±[0,2 + 0,04× ×(Uк/Uи – 1)] %3) 4) |
- |
| Сила постоянного тока (с комплектом датчиков тока ДТИ-5) |
±0,007…±10,000 А | γ = ±0,1 % δ = ±0,5 % |
при |Iи| 3) ≤ 2 А - |
| Сила постоянного тока (с комплектом датчиков тока ДТИ-4) |
±10…±1000 А | γ = ±0,075 % δ = ±1,5 % |
при |Iи| ≤ 50 А - |
| Измерение мощности постоянного тока (P), режим «ВАФ» и режим «РАС» с функцией «Самописец» | |||
| Мощность постоянного тока (с комплектом датчиков тока ДТИ-5) - режим «ВАФ» - режим «РАС» |
0,05…6,50 Вт 6,501…6500,000 Вт |
Δ = ±0,05 Вт δ = ±2,0 % |
- - |
| Мощность постоянного тока (с комплектом датчиков тока ДТИ-4) - режим «ВАФ» - режим «РАС» |
0,05…6,50 кВт 6,501…6500,000 кВт |
γ = ±0,5 % δ = ±2,0 % |
- - |
| Измерение среднеквадратического значения напряжения переменного тока (U(RMS)) и среднеквадратического значения напряжения переменного тока основной гармоники (U(1)), режим «ВАФ» и режим «РАС» |
|||
| Среднеквадратическое значение напряжения переменного тока в диапазоне част40…65 Гц |
0,5…650,0 В | δ = ±[0,2 + 0,04× ×(Uк/Uи – 1)] % |
- |
| Измерение частоты напряжения переменного тока (fU), режим «ВАФ» и режим «РАС» | |||
| Частота напряжения переменного тока - режим «ВАФ» - режим «РАС» |
40…65 Гц 45…55 Гц |
Δ = ±0,03 Гц Δ = ±0,003 Гц Δ = ±0,03 Гц |
при Uи <5 при Uи ≥ 5 В при Uи ≥ 10 В |
| Измерение среднеквадратического значения силы переменного тока (I(RMS)) и среднеквадратического значения силы переменного тока основной гармоники (I(1)), режим «ВАФ» и режим «РАС» |
|||
| Среднеквадратическое значение силы переменного тока, в диапазоне част40…65 Гц |
|||
| (с комплектом датчиков тока ДТИ-1) - режим «ВАФ» - режим «РАС» |
0,004…40,000 А 0,04…40,000 А |
γ = ±0,01 % δ = ±1 % γ = ±1 % |
при Iи ≤ 0,4 А |
| (с комплектом датчиков тока ДТИ-2) - режим «ВАФ» - режим «РАС» |
0,5…200,0 А |
γ = ±1 % |
|
| (с комплектом датчиков тока ДТИ-2) - режим «ВАФ» - режим «РАС» |
200,001…500,000 А |
δ = ±2 % |
|
| (с комплектом датчиков тока ДТИ-3) для диапазона 0,3 кА - режим «ВАФ» - режим «РАС» |
3,000…300,000 А |
δ = ±[2,0 + 0,2× ×(Iк/Iи – 1)] % 3) 4) |
5) |
| (с комплектом датчиков тока ДТИ-3) для диапазона 3,0 кА - режим «ВАФ» - режим «РАС» |
40…1000 А |
δ = ±[2,0 + 0,2× ×(Iк/Iи – 1)] % 3) 4 |
5) |
| Измерение частоты силы переменного тока (fI), режим «ВАФ» и режим «РАС» | |||
| Частота силы переменного тока | |||
| (с комплектом датчиков тока ДТИ-1) - режим «ВАФ» - режим «РАС» |
40…65 Гц 45…55 Гц |
Δ = ±0,03 Гц Δ = ±0,003 Гц Δ = ±0,03 Гц |
при Iи < 100 мА при Iи ≥ 100 мА при Iи ≥ 100 мА |
| (с комплектом датчиков тока ДТИ-2) - режим «ВАФ» - режим «РАС» |
40…65 Гц 45…55 Гц |
Δ = ±0,03 Гц Δ = ±0,003 Гц Δ = ±0,03 Гц |
при Iи < 1,5 А при Iи ≥ 1,5 А при Iи ≥ 2,0 А |
| (с комплектом датчиков тока ДТИ-3) для диапазона 0,3 кА - режим «ВАФ» - режим «РАС» |
40…65 Гц 45…55 Гц |
Δ = ±0,003 Гц Δ = ±0,03 Гц |
при Iи ≥ 3 А при Iи ≥ 5 А |
| (с комплектом датчиков тока ДТИ-3) для диапазона 3,0 кА - режим «ВАФ» - режим «РАС» |
40…65 Гц 45…55 Гц |
Δ = ±0,003 Гц Δ = ±0,03 Гц |
при Iи ≥ 40 А |
| Измерение среднеквадратического значения напряжения переменного тока прямой (U1), обратной (U2) и нулевой (U0) последовательности, режим «ВАФ» и режим «РАС» |
|||
| Cреднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности - режим «ВАФ» - режим «РАС» |
1…650,0 В | γ = ±1,5 % δ = ±2 % |
|
| Измерение коэффициента несимметрии по нулевой последовательности напряжения (К0U), режим «ВАФ» | |||
| Коэффициент несимметрии по нулевой последовательности напряжения |
0…100 % | Δ = ±1,5 % | режим «ВАФ» |
| Измерение коэффициента несимметрии по обратной последовательности напряжения (К2U), режим «ВАФ» | |||
| Коэффициент несимметрии по обратной последовательности напряжения |
0…100 % | Δ = ±1,5 % | режим «ВАФ» |
| Измерение активной (P), реактивной (Q) и полной (S) однофазной и трехфазной электрической мощности и активной (P(1)), реактивной (Q(1)) и полной (S(1)) однофазной и трехфазной электрической мощности основной гармоники, режим «ВАФ» и режим «РАС» с функцией «Самописец» |
|||
| Активная, реактивная и полная мощности | |||
| (с комплектом датчиков тока ДТИ-1) - по одной фазе - по трем фазам |
0,5…26000,0 Вт/вар/В·А 1,5…78000,0 Вт/вар/В·А |
δ = ±1,5 % | P при (0,5 ≥ |cosφ| ≥ 1) Q при (0,5 ≥ |sinφ| ≥ 1) |
| (с комплектом датчиков тока ДТИ-2) - по одной фазе - по трем фазам |
0,025…325,000 кВт/квар/кВ·А 0,075…975,000 кВт/квар/кВ·А |
δ = ±2,5 % |
P при 0,5 ≥ |cosφ| ≥ 1) Q при (0,5 ≥ |sinφ| ≥ 1) |
| (с комплектом датчиков тока ДТИ-3) - по одной фазе |
P при (0,5 ≥ |cosφ| ≥ 1) Q при (0,5 ≥ |sinφ| ≥ 1) |
||
| для диапазона 0,3 кА | 0,015…195,000 кВт/квар/кВ·А | δ = ±3,5 % | |
| для диапазона 3,0 кА | 0,20…650,000 кВт/квар/кВ·А | δ = ±3,5 % | |
| - по трем фазам | |||
| для диапазона 0,3 кА | 0,045…585,000 кВт/квар/кВ·А |
δ = ±3,5 % | |
| для диапазона 3,0 кА | 0,60…1950,00 кВт/квар/кВ·А |
δ = ±3,5 % | |
| Измерение фазового угла сдвига напряжения (φU), фазового угла сдвига тока (φI), фазового угла сдвига между напряжением и током (φUI) и фазового угла сдвига напряжения (φU(1)), фазового угла сдвига тока (φI(1)), фазового угла сдвига между напряжением и током (φUI(1)) основной частоты, режим «ВАФ» |
|||
| Фазовый угол сдвига напряжения |
0…360° | Δ = ±2° Δ = ±0,2° |
при Uи < 5 при Uи ≥ 5 В |
| Фазовый угол сдвига тока | 0…360° | ||
| с комплектом датчиков тока ДТИ-1 |
Δ = ±1,0° | при IИ ≥ 100 мА | |
| с комплектом датчиков тока ДТИ-2 |
Δ = ±1,5° | при IИ ≥ 5 А | |
| с комплектом датчиков тока ДТИ-3 для 0,3 кА |
Δ = ±1,5° | при IИ ≥ 10 А | |
| с комплектом датчиков тока ДТИ-3 для диапазона > 3,0 кА |
Δ = ±2,0° | при IИ ≥ 40 А | |
| Фазовый угол сдвига между напряжением и током |
0…360° | ||
| с комплектом датчиков тока ДТИ-1 |
Δ = ±1,0° | при IИ ≥ 100 мА при UИ ≥ 5 В |
|
| с комплектом датчиков тока ДТИ-2 |
Δ = ±2,0° | при IИ ≥ 5 А при UИ ≥ 5 В |
|
| с комплектом датчиков тока ДТИ-3 для диапазона 0,3 кА |
Δ = ±2,0° | при IИ ≥ 3 А при UИ ≥ 5 В |
|
| с комплектом датчиков тока ДТИ-3 для диапазона 3,0 кА |
Δ = ±2,0° | при IИ ≥ 40 А при UИ ≥ 5 В |
|
| Нормальные условия измерений | |||
| температура окружающего воздуха, °С |
+15…+25 | ||
| относительная влажность воздуха, % |
30…80 | ||
| атмосферное давление, кПа | 84…106 | ||
Комплектация
Комплектация вольтамперфазометра ПАРМА ВАФ-А(М2)
Базовая комплектация вольтамперфазометра ПАРМА ВАФ-А(М2)
- Блок измерительный (с установленным ПО для режимов ВАФ или ВАФ/РАС)
- Карта памяти microSD (на неё также записаны руководство по эксплуатации и методика поверки)
- Формуляр
- Сетевой блок электропитания с кабелем microUSB
- Аккумуляторные элементы АА (4 шт.)
- Комплект измерительных щупов
- Сумка
По дополнительному заказу (наличие и количество согласовывается в техническом задании):
- Токовые клещи разных типов (каждый набор - до 4 шт.):
- ДТИ-1 (переменный ток 0,004–40 А);
- ДТИ-2 (переменный ток 0,5–500 А);
- ДТИ-3 (переменный ток 3–3000 А);
- ДТИ-4 (постоянный ток 10–1000 А);
- ДТИ-5 (постоянный ток 0,007–10 А)
- Внешний аккумулятор для автономной работы (до двух суток)
- Автоматизированное рабочее место с ПО VAF Connect (варианты с экраном 7" или 11")
- Сумка для токовых клещей (до 3 шт.)
Номер в Госреестре средств измерений РФ
86373-22
