Предлагаем приборы из наличия на складе (18.01.2019) с оплатой на день отгрузки: Метеоскоп-М по цене 40.900 руб.

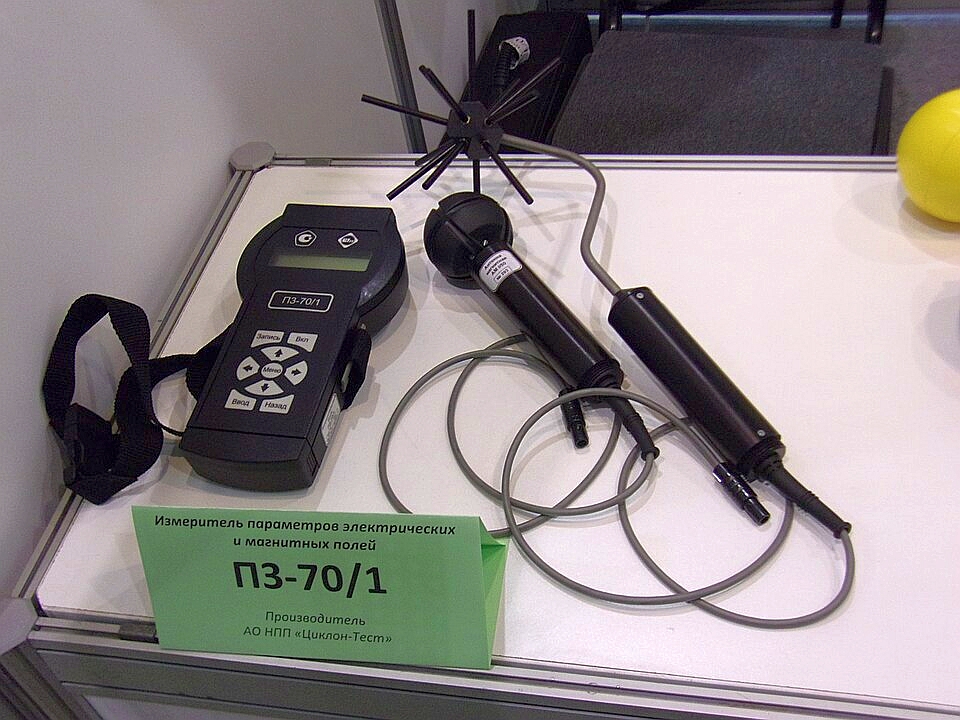

П3-70/1

Печать
Измеритель электромагнитного поля
Описание

Описание

П3-70/1 применяется при аттестации рабочих мест по условиям труда, проведении производственного контроля и электромагнитного мониторинга
П3-70/1 имеет в своем составе изотропные антенны-преобразователи по ВСЕМ ТИПАМ низкочастотных электромагнитных полей (включая постоянное магнитное и электростатическое поле). Имея в испытательной лаборатории всего ДВА прибора (прибор П3-70/1 и прибор П3-41), Вы обеспечите измерение электромагнитных полей во ВСЕХ требуемых частотных диапазонах:
  - СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях";
  - планируемый к выходу Стандарт безопасности труда "Процедуры, критерии оценки и классификация условий труда при проведении специальной оценки условий труда".

Сфера использования:

  • рабочие места с оборудованием, машинами, механизмами, установками, устройствами, аппаратами, транспортными средствами;
  • рабочие места по эксплуатации, обслуживанию, испытанию, наладке и ремонту оборудования, машин, механизмов, установок, устройств, аппаратов, транспортных средств;
  • рабочие места с использованием электрофицированного оборудования;
  • рабочие места с иными техническими средствами, являющимися источниками низкочастотных электрических и магнитных полей;
  • рабочие места с компьютерной и офисной техникой;
  • производственные зоны и производственные помещения.
p3-70 1a  В состав прибора входит не имеющая аналогов (как в России, так и за рубежом) изотропная электростатическая антенна АЭС 1 для измерения электростатического поля независимо от природы возникновения и на любых рабочих местах. В антенне используется прямой метод измерения электростатического поля (без преобразования постоянного электростатического поля в переменное), что позволяет обеспечить более высокую точность измерения электростатического поля в реальных условиях - в условиях сложной помеховой обстановки в виде иных электромагнитных полей. Антенна имеет не один, а три взаимно перпендикулярных измерительных электрода, которые при измерении смещаются в электростатическом поле в трех взаимно перпендикулярных направлениях, измеряя одновременно три пространственных составляющих вектора электростатического поля. В этом случае не нужно в процессе измерения поворачивать антенну во всех направлениях, что обеспечивает отсутствие методической погрешности измерения электростатического поля!
Диапазон измерения 5 кВ/м…50 кВ/м
Погрешность измерения 20 %
 p3-70 1b Прибор оснащается изотропной антенной АМ 4 для измерения постоянного магнитного и геомагнитного поля
Диапазон измерения 0,4…250 мкТл (0,3…200 А/м)
Погрешность измерения ±(1,0+0,15×Визм)

П3-70/1 является средством измерений утвержденного типа, осуществляющим прямые измерения. Эксплуатационная документация на прибор содержитметодики измерений, предназначенные для выполнения прямых измерений по всем типам измеряемых прибором полей.
Для измерения переменных электрических и магнитных полей прибор имеет электрические антенны АЭ 50 (АЭ 3/50), АЭ I/II  и магнитные антенны АМ I/50, АМ 3, АМ II.
Прибор является измерителем напряженности поля ненаправленного приема и разработан в соответствии с требованиями ГОСТ Р 51070-97 "Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний", установленными на измерители для контроля норм по электромагнитной безопасности в области охраны природы, безопасности труда и населения.
Для упрощения процесса измерения и получения достоверных результатов при оценке электромагнитной обстановки на обследуемом рабочем месте следует отдавать предпочтение приборам, принцип действия которых основан на одновременном измерении всех пространственных координат поля с вычислением модуля вектора напряженности поля и непрерывной визуальной индикацией полученного значения. Измерение электромагнитных полей в приборе П3-70/1 происходит именно по такому принципу.
П3-70/1 также может работать в режиме индикации трех пространственных координат поля в реальном масштабе времени, что может быть использовано для электромагнитного мониторинга, контроля пространственного распределения полей и динамики изменения этих полей во времени.
Прибор состоит из измерительного блока и сменных антенн (блок и антенны размещены в специальном кейсе с поролоновым вкладышем). Такая структура прибора позволяет потребителю самостоятельно оптимизировать конфигурацию под конкретные задачи и экономить за счет этого денежные средства на укомплектование своей испытательной лаборатории.

Технические характеристики

Частота измеряемых сигналов Диапазон измерения электрического поля Диапазон измерения магнитного поля
50 Гц 50 В/м…10000 В/м(АЭ 50 или АЭ 3/50) 100 нТл…20000 нТл(АМ I/50)
10 кГц…30 кГц 100 В/м…2000 В/м (АЭ 3/50) 2 мкТл…400 мкТл(АМ 3)
5 Гц…2 кГц 7 В/м…200 В/м (АЭ I/II)

70 нТл…2000 нТл (АМ I/50)

2 кГц…400 кГц 0,7 В/м…20 В/м(АЭ I/II)

7 нТл…200 нТл(АМ II)

Погрешность измерения - 20%

Комплектации и цены

Вариант Функциональные возможности Комплектность Цена с учетом НДС, руб.
Базовый вариант № 1 Измерение электрических и магнитных полей на рабочих местах с ПЭВМ


Измерение электрических и магнитных полей промышленной частоты 50 Гц


Измерение электрических и магнитных полей в полосе частот 10 кГц...30 кГц


Измерение электростатических полей
Антенна АЭ 3/50 для измерения электрического поля частотой 50 Гц и в полосе частот 10 кГц...30 кГц, антенна АЭ I/II для измерения электрического поля в полосах частот 5 Гц...2 кГц и 2 кГц...400 кГц, антенна АМ I/50 для измерения магнитного поля частотой 50 Гц и в полосе частот 5 Гц...2 кГц, антенна АМ II для измерения магнитного поля в полосе частот 2 кГц...400 кГц, антенна АМ 3 для измерения магнитного поля в полосе частот 10 кГц...30 кГц, антенна АЭС 1 для измерения электростатического поля, измерительный блок, CD-ROM с программным обеспечением, аккумуляторы (5 шт.), зарядное устройство, кейс, тубус 267 758,00
Базовый вариант № 2 Измерение электрических и магнитных полей на рабочих местах с ПЭВМ


Измерение электростатических полей на рабочих местах с ПЭВМ
Антенна АЭ I/II для измерения электрического поля в полосах частот 5 Гц...2 кГц и 2 кГц...400 кГц, антенна АМ I/50 для измерения магнитного поля в полосе частот 5 Гц...2 кГц и частотой 50 Гц, антенна АМ II для измерения магнитного поля в полосе частот 2 кГц...400 кГц, антенна АЭС 1 для измерения электростатического поля, измерительный блок, CD-ROM с программным обеспечением, аккумуляторы (5 шт.), зарядное устройство, кейс, тубус 206 493,00
Базовый вариант № 3 Измерение электрических и магнитных полей промышленной частоты 50 Гц Антенна АЭ 50 для измерения электрического поля частотой 50 Гц, антенна АМ I/50 для измерения магнитного поля частотой 50 Гц и в полосе частот 5 Гц...2 кГц, измерительный блок, CD-ROM с программным обеспечением, аккумуляторы (5 шт.), зарядное устройство, кейс 110 979,00
Базовый вариант № 12 Измерение электрических и магнитных полей на рабочих местах с ПЭВМ


Измерение электрических и магнитных полей промышленной частоты 50 Гц


Измерение электрических и магнитных полей в полосе частот 10 кГц...30 кГц


Измерение электростатических полей


Измерение постоянных магнитных и геомагнитных (гипогеомагнитных) полей
Антенна АЭ 3/50 для измерения электрического поля частотой 50 Гц и в полосе частот 10 кГц...30 кГц, антенна АЭ I/II для измерения электрического поля в полосах частот 5 Гц...2 кГц и 2 кГц...400 кГц, антенна АМ I/50 для измерения магнитного поля частотой 50 Гц и в полосе частот 5 Гц...2 кГц, антенна АМ II для измерения магнитного поля в полосе частот 2 кГц...400 кГц, антенна АМ 3 для измерения магнитного поля в полосе частот 10 кГц...30 кГц, антенна АЭС 1 для измерения электростатического поля, антенна АМ 4 для измерения постоянного магнитного и геомагнитного поля, измерительный блок, CD-ROM с программным обеспечением, аккумуляторы (5 шт.), зарядное устройство, кейс, тубус 267 447,00
Базовый вариант № 13 Измерение электромагнитных полей и излучений в соответствии с требованиями проекта ГОСТ ССБТ "Критерии соответствия условий труда гигиеническим нормативам и классификация условий труда при проведении аттестации рабочих мест" Антенна АЭ 3/50 для измерения электрического поля частотой 50 Гц и в полосе частот 10 кГц...30 кГц, антенна АМ I/50 для измерения магнитного поля частотой 50 Гц и в полосе частот 5 Гц...2 кГц, антенна АМ 3 для измерения магнитного поля в полосе частот 10 кГц...30 кГц, антенна АЭС 1 для измерения электростатического поля, антенна АМ 4 для измерения постоянного магнитного и геомагнитного поля, измерительный блок, CD-ROM с программным обеспечением, аккумуляторы (5 шт.), зарядное устройство, кейс, тубус 254 821,00
ИПМП-01 Измерение постоянных магнитных и геомагнитных полей Антенна АМ 4 для измерения постоянного магнитного и геомагнитного поля, измерительный блок, CD-ROM с программным обеспечением, аккумуляторы (5 шт.), зарядное устройство, кейс 99 415,00

Цены блоков:

Прибор Цена с учетом НДС, руб.
Измерительный блок к измерителю П3-70/1  40 061
Антенна магнитная АМ I/50 к измерителю П3-70/1  30 267
Антенна магнитная АМ II к измерителю П3-70/1  28 084
Антенна магнитная АМ 3 к измерителю П3-70/1  28 084
Антенна магнитная АМ 4 к измерителю П3-70/1  53 395
Антенна электрическая АЭ I/II к измерителю П3-70/1  31 624
Антенна электрическая АЭ 50 к измерителю П3-70/1  31 624
Антенна электрическая АЭ 3/50 к измерителю П3-70/1  31 624
Антенна электростатическая АЭС 1 к измерителю П3-70/1  60 711
Дисковый пробник ДП I/II к измерителю П3-70/1 11 918

Номер в Госреестре средств измерений РФ
43290-09
