Плиты поверочные и разметочные чугунные
Назначение плиты поверочной
Плиты поверочные чугунные предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности для установки деталей и средств измерений, а также для разметки и притирки прецизионных деталей.
Описание
Описание плиты поверочной
Плиты изготавливаются следующих исполнений:
1 - с ручной шабровкой рабочих поверхностей;

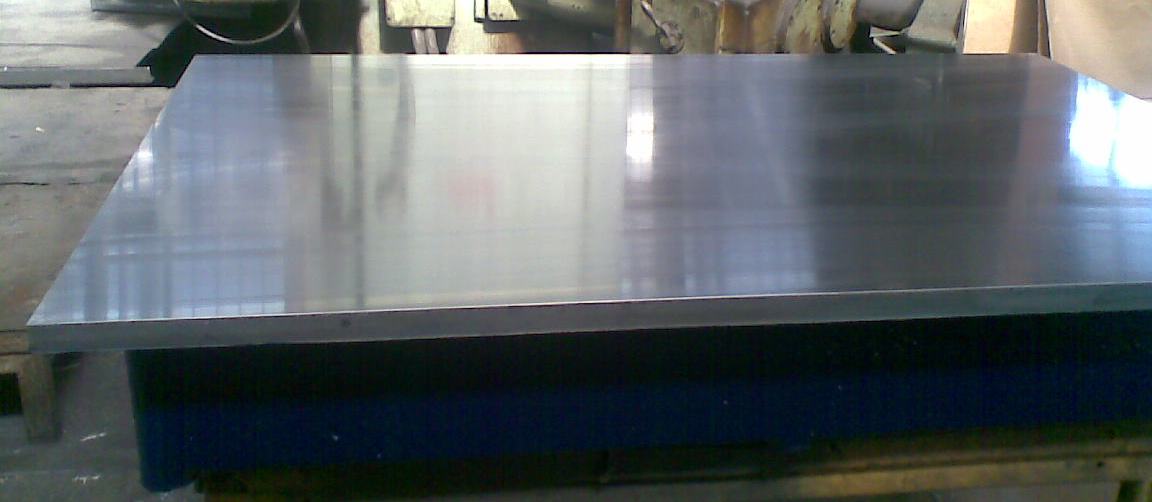

2 - с механически обработанными рабочими поверхностями.
Плита поверочная представляет собой плиту прямоугольного сечения, изготовленную из чугуна. Принцип действия заключается в сравнении просвета между поверхностью плиты и контролируемой поверхностью детали с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине. Для стационарной установки нижняя сторона плиты снабжена точками опоры. У плит размерами 630х400 мм и менее имеются 3 опорные точки, а у плит размерами свыше 630х400 мм - не менее пяти опорных точек. Плиты изготавливаются следующих классов точности:
1 - для плит исполнения 1;
1 и 2 - для плит исполнения 2.

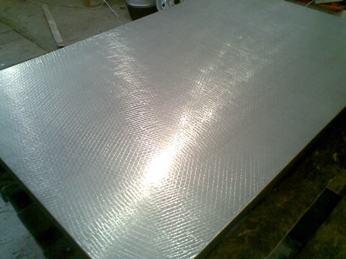

Вид ручной шабровки
Технические характеристики
Технические характеристики плиты поверочной
| Размеры, мм | Допуск плоскостности рабочих поверхностей, мкм для классов точности |
Масса, кг | Цена с НДС, руб. | |
| 1 | 2 | |||
| 250х250 | 10 | 20 | 15 | 32 925 |
| 400х400 | 12 | 25 | 38 | 64 325 |
| 630х400 | 16 | 30 | 65 | 99 095 |
| 1000х630 | 20 | 40 | 350 | по договору |
| 1600х1000 | 25 | 50 | 850 | по договору |
| 2000х1000 | 30 | 60 | 1100 | по договору |
| 3000х1250 | 30 | 80 | 3085 | по договору |
Комплектация
Комплект поставки плиты поверочной
- Плита
- Ручки (для плит размерами от 250x250 до 630x630 мм)
- Опоры регулируемые (для плит размерами от 1000x630 до 2000x1000 мм)
- Транспортная упаковка (крышка)
- Паспорт
