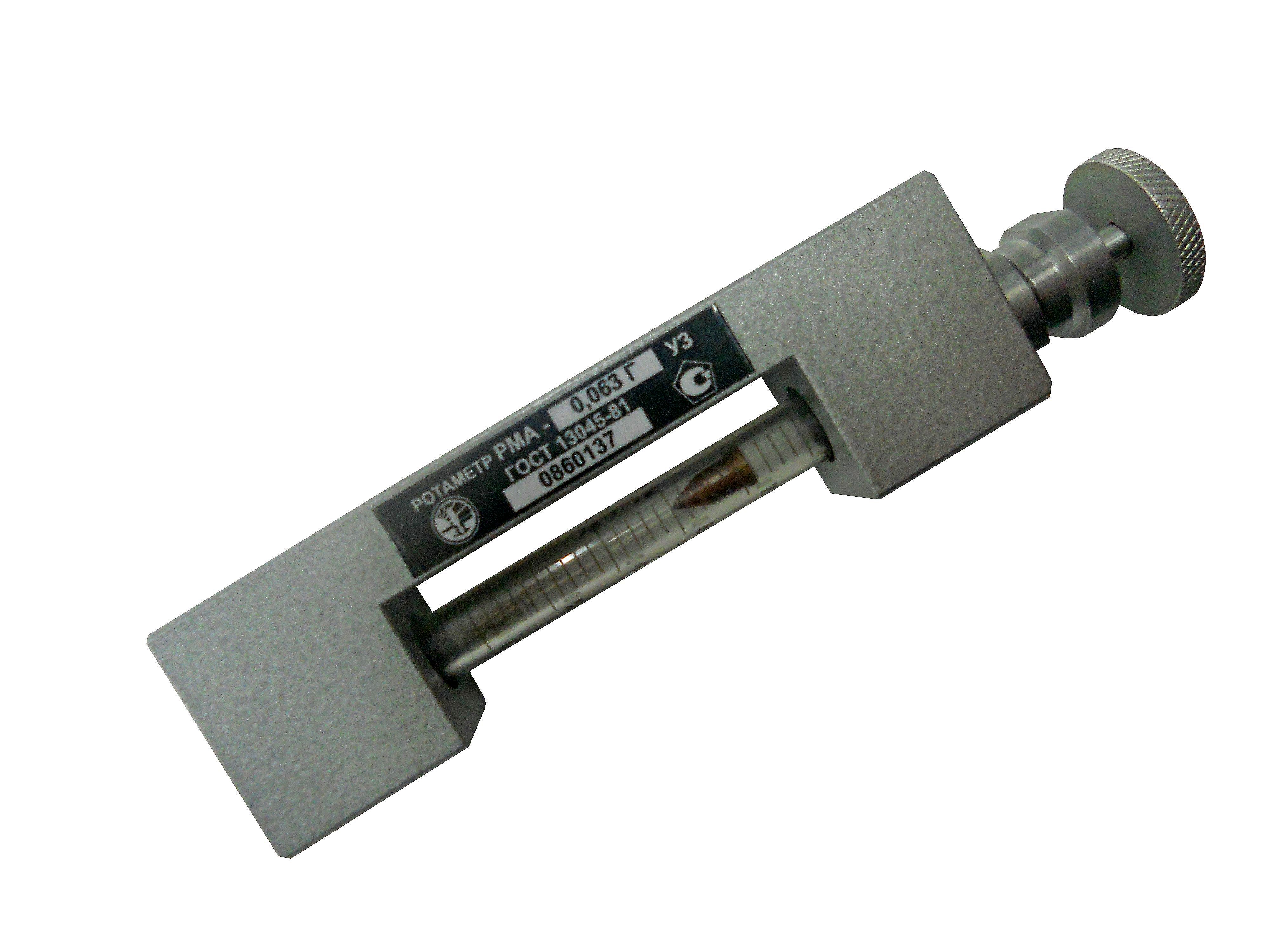

Ротаметры РМА применяются в различных областях промышленности. Спрос на этот измерительный прибор складывается из простоты его конструкции, качества исполнения, надежности, долговечности и доступности. Кроме того, ротаметры РМА неприхотливы в эксплуатации и могут использоваться для измерения объемного расхода самых различных жидкостей и газов. Поэтому ротаметры РМА сегодня устанавливают в производственных цехах, лабораториях и иных помещениях, в которых требуется постоянный расход потока жидкости или газа.
Ротаметр РМА имеет некоторые преимущества по сравнению с другими. Это, прежде всего, встроенный игольчатый регулировочный вентиль для точной регулировки измеряемого расхода.
ВАЖНО
Ротаметры РМА должны при установке всегда располагаться вертикально, вследствие принципа измерения.
Наименование прибора | Базовая модель РМА | |||||||
Обозначение прибора | РМА-0,063 ГУ3 |
РМА-0,1 ГУ3 |
РМА-0,16 ГУЗ |
РМА-0,25 ГУ3 |
РМА-0,0025 ЖУ3 |
РМА-0,004 ЖУ3 |
РМА-0,0063 ЖУ3 |
|
Верхний предел измерения - воздуху,м3/ч (л/мин) - по воде,м3/ч |
0,063 (1,0) - |
0,1 (1,6) - |
0,16 (2,6) - |
0,25 (4,1) - |
- 0,0025 |
- 0,004 |
- 0,0063 |
|
Нижний предел измерения | Не более 20% от верхнего фактического предела измерения | |||||||
Диаметр условного прохода, мм | 3 | |||||||
Погрешность измерения, % | ± 4,0 от верхнего предела измерения | |||||||
Рабочее давление, кгс/см2 | 6 | |||||||
Температура измеряемой среды, °С | +5…+50 | |||||||
Температура окружающего воздуха, °С | +5…+50 | |||||||
Вид присоединения | Резьбовое, с конической резьбой 1/8" ГОСТ 6214-81 | |||||||
Материал деталей, соприкасающихся с измеряемой средой | * Сталь 12х18Н9Т ГОСТу 5632-72 * Дюралюминий анодированный ГОСТ 4784-74 * АГ-4В ГОСТ 20437-75 * Эбонит ГОСТ 2748-77 * Титан ВТ-1-0 ГОСТ 190013-81 * Стекло химико-лабораторное ГОСТ 21400-75 |
|||||||
Габаритные размеры, мм | 160х35х40 | |||||||
Масса, кг, не более | 0,3 |
При заказе следует указать тип ротаметра, предел измерения, измеряемую среду (Ж-жидкость или Г-газ), исполнение изделия, категорию размещения.
Примеры: РМА-0,063 ГУЗ - ротаметр типа РМА с верхним пределом измерения по газу 0,063 м3/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69.
РМА-0,0025 ЖУЗ - ротаметр типа РМА с верхним пределом измерения по воде 0,0025 м3/час для умеренного климата, категории размещения 3 по ГОСТ 15150-69.
Штуцеры для присоединения шлангов - 370 руб. за 1 штуку.
|
