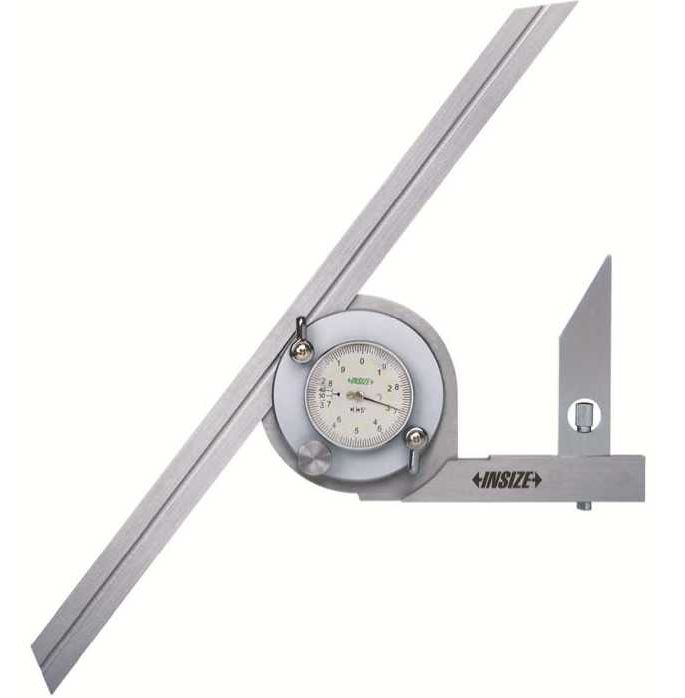

2373 INSIZE. Универсальный угломер с круговой шкалой
Назначение угломера нониусного INSIZE 2373
INSIZE 2373 — это универсальный механический угломер с нониусом, предназначенный для измерения наружных и внутренних углов контактным методом.
Модель внесена в Госреестр средств измерений РФ под номером 71604-18.
Описание
Описание угломера нониусного INSIZE 2373
Принцип действия угломеров в зависимости от модификаций основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкале основания, по шкалам основания и нониуса, по круговой шкале либо по цифровому отсчетному устройству.
Угломеры состоят из основания, линейки с зажимом, угольника, сектора, нониуса со стопором, вспомогательной линейки, цифрового отсчетного устройства (в зависимости от модификации).
Модель INSIZE 2373 внесена в Госреестр средств измерений РФ под номером 71604-18.
Применение угломера нониусного INSIZE 2373
Угломер INSIZE 2373 используется в различных областях, где требуется точное измерение углов, например в машиностроении, строительстве, металлообработке и других производственных процессах.
Особенности
- Высокопрезиционный угломер для точного углового измерения машин, форм и держателей.
- Угломер INSIZE 2373 может крепиться к штангенрейсмасам.
Технические характеристики
Технические характеристики угломера нониусного INSIZE 2373
Метрологические и технические характеристики угломеров INSIZE 2373
|
Диапазон измерений наружных углов, ° |
0…360 |
|
Диапазон измерений внутренних углов, ° |
|
|
Отсчет по нониусу, ' |
5 |
|
Пределы допускаемой абсолютной погрешности, ' |
±5 |
|
Параметр шероховатости измерительной поверхности Ra |
0.2 |
Допуск плоскостности, прямолинейности и параллельности измерительных поверхностей угломеров INSIZE 2373
| Длина измерительных поверхностей, мм |
Допуск плоскостности и прямолинейности, мкм, не более |
Допуск отклонения от параллельности, мкм, не более |
| От 0 до 100 включ. | 3 | 6 |
| Св. 100 до 150 включ. | 4 | 8 |
| Св. 150 до 200 включ. | 5 | 10 |
|
Св. 200 до 600 |
6 | 12 |

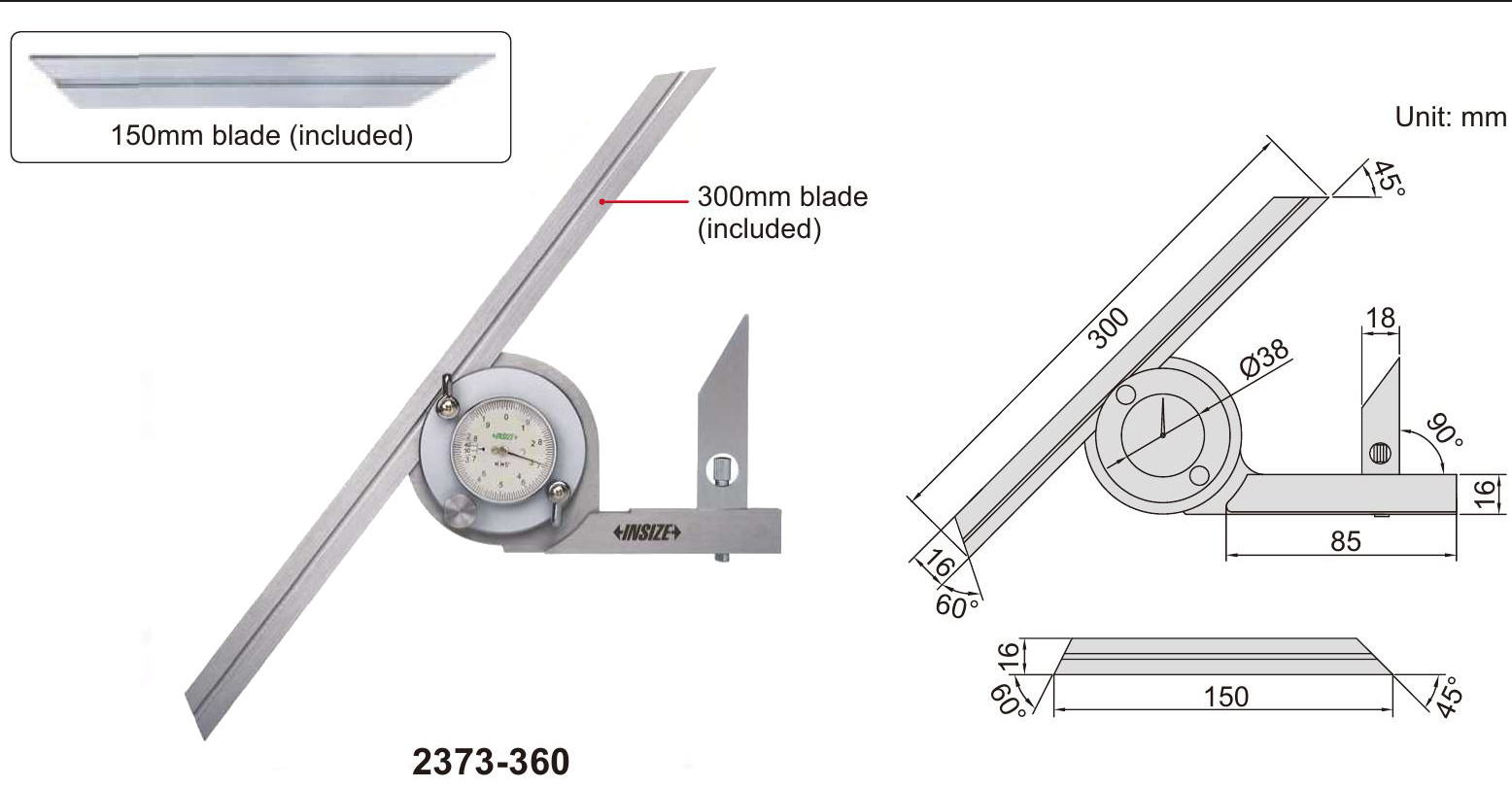

Основные технические характеристики INSIZE 2373
| Модификация угломеров |
Габаритные размеры, мм, не более |
Длина измерительных поверхностей, мм |
Масса кг, не более |
||
| Длина | Ширина | Высота | |||
|
2373-360 |
- |
- |
- |
150 |
0,37 |
| 300 | |||||
Условия эксплуатации INSIZE 2373
| Температура окружающего воздуха, °С | от +15 до +25 |
| Относительная влажность воздуха, %, не более | 80 |
