МК-234 Микрофоны свободного поля
Назначение микрофона МК-234
Капсюль микрофонный конденсаторный МК-234 предназначен для измерения звукового давления в воздушной среде и используется в шумоизмерительной аппаратуре в качестве измерительного преобразователя инфразвукового, звукового и ультразвукового давления.
Описание
Описание микрофона МК-234
Принцип действия микрофона МК-234 основан на преобразовании звуковых колебаний мембраны в переменное напряжение, пропорциональное воздействующему на капсюль звуковому давлению.
Конструктивно микрофон МК-234 состоит из металлического корпуса, изолятора, неподвижного электрода и мембраны, которые образуют замкнутую камеру, связанную с окружающей средой специальным отверстием для выравнивания медленно меняющегося статического (атмосферного) давления.
Чувствительным элементом микрофона МК-234 является мембрана. Для работы капсюля на неподвижный электрод через предусилитель от блока питания необходимо подать постоянное поляризующее напряжение 200В.
Капсюль микрофонный конденсаторный МК-234 зарегистрирован в Государственном реестре средств измерений под № 75184-19.
Технические характеристики
Технические характеристики микрофона МК-234
| Наименование | Значение |
| Частотный диапазон, Гц | 1,25…20000 |
| Максимальный уровень измеряемого звукового давления, дБ относительно 2x10-5 Па, не менее |
160 |
| Уровень чувствительности на холостом ходу по давлению на частоте 250 Гц, дБ, относительно 1В·Па-1 |
-38,0 ±1,5 |
| Допускаемое отклонение уровня чувствительности по давлению от уровня чувствительности на частоте 250 Гц в диапазоне частот, дБ, относительно 1В·Па-1: - от 1,25 до 20Гц, включ. - св. 20 до 4000 Гц, включ. - св. 4000 до 8000 Гц, включ. - св. 8000 до 20000 Гц, включ. |
от -6,0 до +0,5 ±0,5 ±1,25 ±2,0 |
| Габаритные размеры, мм | 13,2x12,6 |
| Масса, кг | 0,006 |

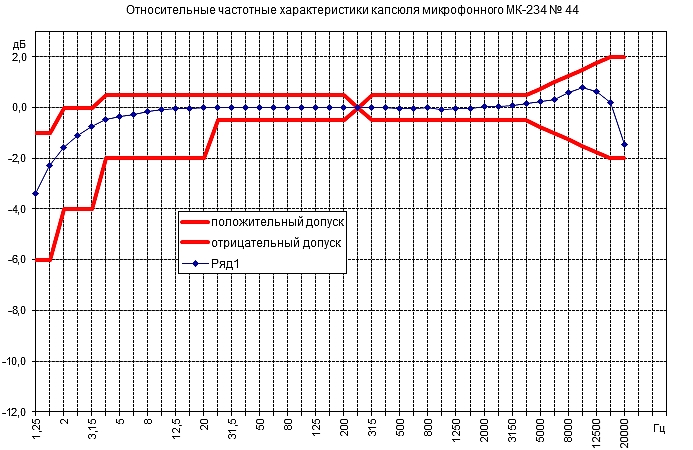

Частотная характеристика микрофонаМК-234
Сравнительная таблица
Сравнительная таблица микрофонных капсюлей
Микрофонные капсюли ВМК-205, МК-265 и МК-233 предназначены для прецизионных измерений уровней звукового давления.
Эти микрофоны имеют характеристику направленности по свободному полю. То есть сконструированы таким образом, чтобы измерять звуковое давление в свободном акустическом поле и компенсировать присутствие самого микрофона. При измерениях ось микрофона свободного поля должна быть направлена на источник звука под нулевым углом.
Микрофоны ВМК-205 могут использоваться в составе шумомеров 1 класса.
ВМК-205 и МК-265 имеют высокую чувствительность (45-50 мВ/Па) и используются для замеров как производственных, так и коммунальных шумов. Кроме того эти датчики позволяют измерять уровни звукового давления в инфразвуковой области.
МК-233 обладает более слабой чувствительностью и применяется для измерений уровней звука в производственных условиях, а также уровней звукового давления в ультразвуковой области частот (до 40 кГц)
| ВМК-205 (снят с производства) |
МК-265 | МК-233 | МК-234 | ||
| Чувствительность, мВ/Па | 45 | 50 | 14 | 38 | |
| Максимальный измеряемый УЗД, дБ | 146 | 145 | 160 | 160 | |
| Напряжение поляризации, В | 200 | 200 | 200 | 200 | |
| Частотный диапазон, Гц | 2…20000 | 2…20000 | 20…40000 | 1,25…20000 | |
| Диаметр | 1/2" | 1/2" | 1/2" | 1/2" | |
| Резьба для соединения предусилителя | 60 UNS-2B | 60 UNS | 60 UNS | 60 UNS | |
| Характеристика направленности | свободного поля | ||||
Комплектация
Комплектация микрофона МК-234
- Капсюль микрофонный конденсаторный МК-234 в футляре
- Паспорт
- Свидетельство о приемке
