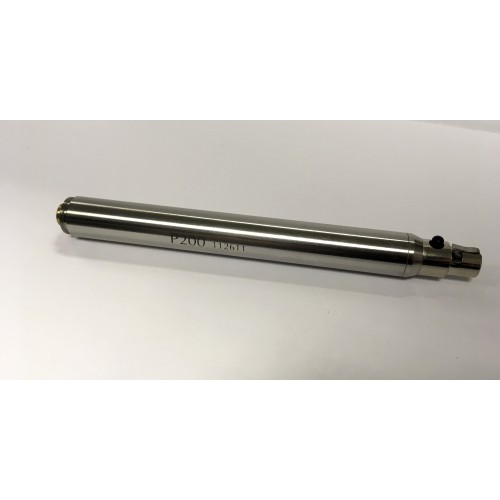

Р200 Предусилитель микрофонный
Назначение предусилителя Р200
Предусилитель Р200 предназначен для усиления сигнала, поступающего с микрофонного капсюля во входной каскад прибора.
Описание
Описание предусилителя Р200
Предусилитель Р200 работает с микрофонными капсюлями, требующими внешней поляризации (200 В), а также с преполяризованными капсюлями. Может применяться с конденсаторными микрофонами диаметром ½ дюйма, а при использовании переходников — с микрофонами диаметром ¼ дюйма и 1 дюйм.
Микрофонный предусилитель Р200 является составной частью измерительного тракта шумомеров серий ОКТАВА и ЭКОФИЗИКА. Предусилитель Р200 может использоваться для аналогичных целей в других акустических системах. Предусилитель Р200 совместим по своим электрическим характеристикам со следующими приборами: ЭКОФИЗИКА, ОКТАВА-111, ОКТАФОН, Larson-Davis 2800 (2900), Soundbook/Harmonie (с переходником Lemo/Switchcraft).
Предусилитель Р200 не совместим с приборами «Октава-101А», «Октава-101АМ», «Октава-201»
Особенности
- Предусилитель Р200 не является средством измерения и не поверяется.
- Питание предусилителя Р200 обеспечивает либо шумомер, либо блок питания «Октафон-М».
Технические характеристики
Технические характеристики предусилителя Р200
| Диапазон частот (емкость капсюля 18 пФ): | 2,4…200 кГц (при неравномерности АЧХ +/-0,15 дБ) 0,45…500 кГц (по уровню -3 дБ) |
| Максимальная скорость нарастания выходного сигнала: | 10 В/мкс |
| Входной импеданс: | 18 ГОм; 0,1 пФ |
| Выходной импеданс |
100 Ом |
| Размах выходного напряжения (пик-пик): | ±15 В |
| Шум (измеренный при емкости 20 пФ): | < 2,8 мкВ (для частотной характеристики А по ГОСТ 17187-81, МЭК 61672-1) < 5 мкВ (2 Гц…20 кГц) |
| Коэффициент передачи: | (-0,05…0,05) дБ |
| Рекомендуемое сопротивление нагрузки: | Не менее 4 кОм |
| Напряжение питания: | +/-18 В; 1,5 мА без вх.сигнала; < 5 мА (при нагр. 4 кОм) |
| Диапазон температур: рабочий: хранения: | -40…+60°С -40…+70°С |
| Размеры: Диаметр Длина |
12,8 мм 125 мм |
| Микрофонная резьба: | 60 UNS |
| Разъем: | Switchcraft TA5FL Описание контактов разъема: 1 - Общий 2 - Выход сигнала 3 - "-" источника питания 4 - напряжение поляризации (обычно +200 В) 5 (в центре) - "+" источника питания. Корпус разъема и предусилителя соединен с выводом 1 |
| Вес | 50 г |
Комплектация
Комплект предусилителя Р200
- предусилитель микрофонный Р200;
- руководство пользователя;
- гарантийный талон;
- упаковка.
