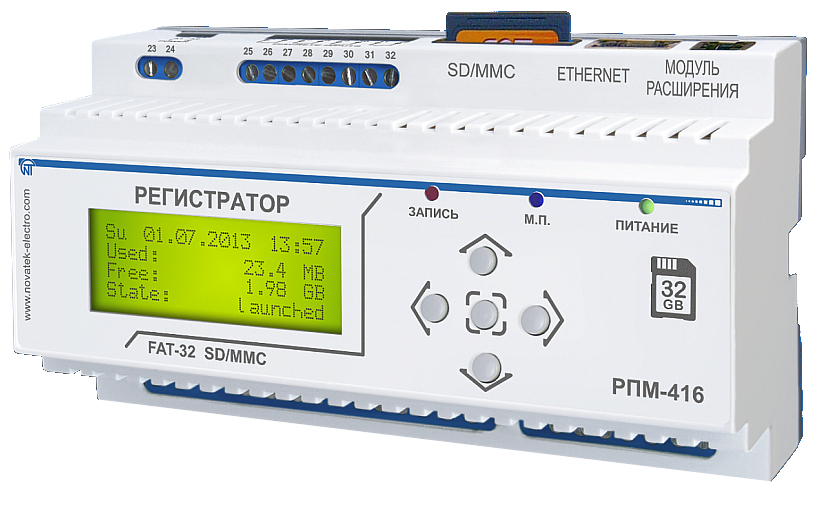

РПМ – 416 Анализатор электросети (регистратор)
Микропроцессорное устройство, предназначенное для измерения значений электрических параметров, отображения этих значений на дисплее регистратора и архивирования данных.
Цена 55.470,00 руб
Назначение анализатора электросети РМП-416
РПМ-416 является микропроцессорным устройством, предназначенным для измерения значений электрических параметров, отображения этих значений на дисплее регистратора, а также архивирования данных.
Описание
Описание анализатора электросети РМП-416
Архивирование данных выполняется на сменную карту памяти (SD/MMC), в дальнейшем возможен их анализ при помощи программного обеспечения RPM-416 Data Analysis (программа расположена на ~ 6 ~ РПМ-416 НОВАТЕК-ЭЛЕКТРО сайте www.novatek-electro.ru), установленного на стационарном или портативном ПК. Файлы данных имеют расширение “RDF”.
Регистратор имеет встроенные часы реального времени с питанием от встроенной литиевой батареи. В изделии предусмотрено подключение к сети Ethernet по стандарту 10Base-T или 100Base-T. В этом случае, одновременно с записью данных на карту памяти, возможна конфигурация РПМ-416 и передача данных на ПК.
Возможно подключение к системе Overvis (мониторинг и дистанционное управление www.overvis.com).
Основные возможности регистратора
- Многоканальность – достаточно одного регистратора для получения полной информации о работе наблюдаемого объекта;
- Универсальность – в регистраторе предусмотрено подключение дополнительных модулей, позволяющих расширить спектр входных сигналов (напряжение, ток, температура, дискретные входы, и др.);
- Гальваническая развязка – входные сигналы высокого напряжения и тока гальванически развязаны от остальных входов, что обеспечивает простоту подключения регистратора;
- Высокая надежность – система самоконтроля и алгоритм сохранения данных не допускают потери данных в случае возникновения аварийных ситуаций (пропадание питания);
- Удобство настройки – четырехстрочный символьный дисплей с подсветкой позволяет настроить регистратор и следить за ходом его работы (на дисплей выводятся значения записываемых входных сигналов), клавиатура служит для настройки и управления регистратором;
- Удаленный мониторинг и конфигурация – регистратор, установленный в труднодоступном месте с подключенным Ethernet, способен параллельно с записью на карту памяти, осуществлять передачу данных в ПК. Это позволяет удаленно следить за состоянием объекта. Более подробный анализ выполняется на основании данных, сохраненных на карте памяти. Web-интерфейс позволяет удаленно через браузер компьютера выполнить конфигурацию регистратора без установки каких-либо дополнительных программ. FTP обеспечивает удаленный доступ к карте памяти для получения или удаления файлов.
Технические характеристики
Технические характеристики анализатора электросети РМП-416
| Название | Значение |
| Номинальное напряжение питания ( / ), В | 230/240 |
| Напряжение, при котором сохраняется работоспособность ( / ), В |
24 –265 |
| Частота питающей сети, Гц | 45 – 65 |
| Потребляемая мощность (от сети ~230 В), не более, Вт | 6 |
| Потребляемая мощность (от источника питания +24 В), не более, Вт |
2,2 |
| Период записи данных на карту памяти, с | 0,001 – 3600 |
| Внешний накопитель (карта памяти) SD (v1.0, v1.1) / SDHC, Class |
4, 6, 10 |
| Максимальная емкость внешнего накопителя, ГБ | 32 |
| Поддерживаемые файловые системы внешнего накопителя, FAT |
12, 16, 32 |
| Минимальный размер файла данных, кБ | 32 |
| Максимальный размер файла данных, МБ | 512 |
| Размер одного блока записываемых данных (20 параметров), байт |
88 |
| Погрешность хода часов, при температуре 25°С, с/сутки, не хуже |
1 |
| Связь с Ethernet или ПК | 10Base-T / 100Base-T |
| Modbus TCP | есть |
| Web-интерфейс есть FTP | есть |
| Назначение изделия | Устройства цифровой индикации |
| Номинальный режим работы | Продолжительный |
| Степень защиты изделия (корпус / клеммник) | ІР40 / IP20 |
| Класс защиты от поражения электрическим током | II |
| Климатическое исполнение | УХЛ 3.1 |
| Допустимая степень загрязнения | II |
| Категория перенапряжения | II |
| Номинальное напряжение изоляции, В | 450 |
| Номинальное импульсное выдерживаемое напряжение, кВ |
2,5 |
| Сечение проводов для подключения к клеммам, мм² | 0,2 – 2,5 |
| Момент затяжки винтов клемм, Н*м | 0,4 |
| Масса, кг, не более | 0,5 |
| Габаритные размеры (рис. 1.1), H*B*L мм | 91*157*56,3 |
| Установка (монтаж) изделия – стандартная DIN-рейка 35 мм | |
| Изделие сохраняет свою работоспособность при любом положении в пространстве |
|
Характеристики входов анализатора электросети РМП-416
| Название | Значение |
| Вход напряжения | 3 канала |
| Диапазон измерения напряжения, В | 3 – 450 |
| Погрешность измерения напряжения (для синусоидального сигнала) |
до 300 В ± 1% свыше 300 В ± 1,5% |
| Тип измерения напряжения | RMS / Мгновенное / Пиковое |
| Диапазон измерения частоты напряжения, Гц | 25 – 70 |
| Погрешность измерения частоты напряжения (для синусоидального сигнала) |
± 0,05% |
| Диапазон измерения КГИ | 0 – 100% |
| Погрешность измерения КГИ (при уровне сигнала более 14% от диапазона) |
± 2% |
| Вход тока | 4 канала |
| Диапазон измерения тока, А | 0,05 – 10 |
| Погрешность измерения тока (для синусоидального сигнала) |
± 2,5% |
| Тип измерения тока | RMS / Мгновенное / Пиковое |
Комплектация
ТКомплектация анализатора электросети РМП-416
- РПМ-416
- Внешний накопитель (карта памяти)
- Кабель соединения с сетью Ethernet
- Руководство по эксплуатации. Паспорт
- Упаковка
Трансформаторы тока

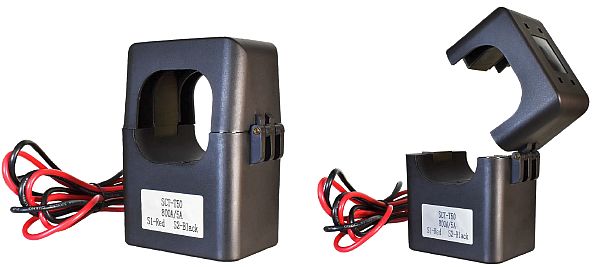

Разъемный измерительный трансформатор тока (клипса) для быстрого и удобного монтажа.
| Модель | Rh(Om) | Диаметр внутреннего окна |
Габаритные размеры(HxBxL) |
Номинальный первичный ток (In) |
Точность | ||
| от 5% до 120% In | 2 х|п | 3 х|п | |||||
| SCT-24 100А/5А | <0,05 | 24 мм | 67x35x54мм | 100 А | 1,5% | 5% | - |
| SCT-24 200A/5A | <0,1 | 24 мм | 67x35x54 мм | 200 А | 1% | 5% | 10% |
| SCT-36 400A/5A | <0,1 | 36 мм | 87x43x68 мм | 400 А | 1 % | 1 % | 5% |
| SCT-36 600A/5A | <0,1 | 36 мм | 87x43x68 мм | 600 А | 1% | 1% | 5% |
| SCT-50 800A/5A | <0,1 | 50 мм | 120x60x100 мм | 800 А | 1% | 1% | 5% |
