АКЭ-820
Назначение анализатора качества электрической энергии АКЭ-820
Анализаторы качества электрической энергии АКЭ-820 предназначены для измерений, регистрации и анализа показателей качества электрической энергии, а также для измерений силы и напряжения постоянного и переменного токов.
Описание
Описание анализатора качества электрической энергии АКЭ-820
Анализаторы применяются на объектах электроэнергетики, связанных с генераций, распределением и потреблением электроэнергии в электрических сетях.
Принцип действия анализаторов основан на измерении и преобразовании аналоговых входных сигналов напряжения и силы электрического тока в цифровую форму и их программной обработке встроенным микропроцессором.
Анализаторы представляют собой многофункциональные измерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе.

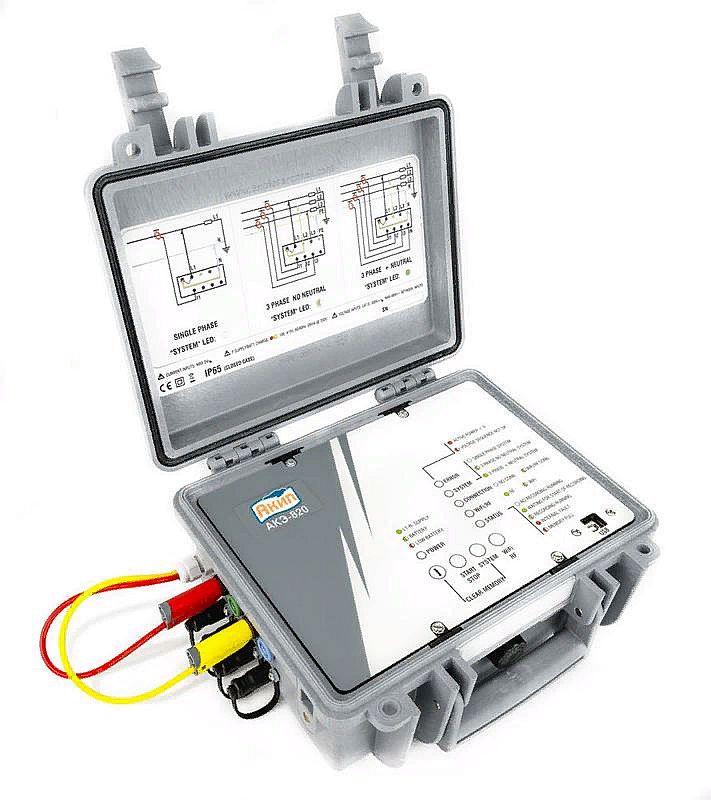

На верхней панели управления анализаторами находятся индикаторные и сигнальные светодиоды, USB-разъем для подключения анализаторов к компьютеру с установленным специальным программным обеспечением. Также возможна работа со встроенным Wi-Fi модулем для беспроводного удаленного доступа к анализатору и данным.
Все регистрируемые электрические параметры могут отображаться на внешнем дисплее в режиме реального времени в виде численных значений (мультиметр), формы сигналов (осциллограф), в графическом режиме (гистограммы и векторные диаграммы).
Бесперебойную работу анализаторов в условиях отключения электроэнергии обеспечивает внутренний литий-ионный аккумулятор. Зарядное устройство встроено в анализатор, и дает возможность его подключения для зарядки аккумулятора от анализируемой электрической сети.
Дополнительно анализаторы могут комплектоваться внешними измерительными клещами и гибкими токовыми петлями для измерения силы постоянного и переменного токов.
Технические характеристики
Технические характеристики анализатора качества электрической энергии АКЭ-820
| Наименование характеристики | Диапазоны измерений | Пределы допускаемой абсолютной погрешности измерений 1) |
| 1 | 2 | 3 |
| Значение постоянного напряжения, В |
от 10 до 265 | ±(0,007·Uизм+0,4) |
| Среднее квадратическое значение фазного напряжения переменного тока, В |
от 10 до 265 | ±(0,005·Uизм+0,2) |
| Среднее квадратическое значение межфазного напряжения переменного тока, В |
от 50 до 460 | ±(0,01·Uизм+0,2) |
| Значение силы постоянного тока, измеряемое с помощью преобразователей тока, А |
от 0,005·Iпр до 0,2199·Iпр от 0,22·Iпр до 0,9999·Iпр |
±(0,007·Iизм+0,0006·Iпр)
±0,007·Iизм |
| Среднее квадратическое значение силы переменного тока, измеряемое с помощью преобразователей тока, А |
от 0,005·Iпр до 0,2199·Iпр от 0,22·Iпр до 0,9999·Iпр |
±(0,005·Iизм+0,0006·Iпр)
±0,005·Iизм |
| Среднее квадратическое значение силы переменного тока, измеряемое при использовании токовых преобразователей HT FLEX 33Le, А |
от 1 до 100 | ±(0,005·Iизм+0,1) |
| от 5 до 1000 | ±(0,005·Iизм+1,8) | |
| Примечания Погрешность нормируется без учета погрешности преобразователей тока. Суммарная погрешность при измерении силы тока определяется как алгебраическая сумма погрешностей измерителя и преобразователя тока. - Iизм -значение тока, измеряемое с помощью преобразователей тока, А; - Uизм -измеренное значение напряжения, В; - Iпр - значение верхнего предела по току преобразователя тока, А. |
||
Комплектация
Комплектация анализатора качества электрической энергии АКЭ-820
- Анализатор качества АКЭ-820
- KITMPPACW: комплект из 4-х кабелей для измерения переменного напряжения, 2 м
- KITMPPACC: набор из 4-х зажимов «крокодил» для измерения переменного напряжения
- 606-IECN: Адаптер с магнитным наконечником
- HTFLEX33LE: токовая петля 1000А, 174 мм
- USB кабель для подключения к TOPVIEW2007
- BORSA2051N: мягкая сумка для переноски
- Инструкция по экспл. на CD
- Краткое описание
