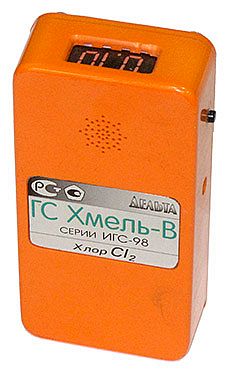

ИГС-98 газоанализаторы
Назначение индивидуальных газоанализаторов ИГС-98
Газоанализаторы ИГС-98 предназначены для непрерывных автоматических измерений концентраций горючих газов (H2, CH4, C3H8, C4H10, СбН14, i-C4Hio, паров: С2Н5ОН, CH3OH, бензина, дизельного топлива, керосина, нефтепродуктов и углеводородов С2-С10), токсичных газов (NH3, NO2, NO, CO, SO2, H2S, HCl, CI2, H2CO, паров C2H5OH, паров CH3OH), а также кислорода (О2) и углерода диоксида (СО2), гелия (He) в атмосферном воздухе, в воздухе рабочей зоны и в технологических газовых средах, содержащих измеряемые компоненты, а также для оповещения (в виде звукового и/или светового сигналов / при наличии) при выходе концентрации контролируемых веществ за границы установленных для них пороговых значений.
Описание
Описание индивидуальных газоанализаторов ИГС-98
Принцип действия газоанализаторов ИГС-98 основан на преобразовании концентрации контролируемого вещества газочувствительным сенсором в электрический сигнал, его дальнейшей обработке для индикации измеренных значений и передачи их во внешние системы автоматики.
Особенности работы в зависимости от типа сенсора
- Для кислорода и токсичных газов - амперометрический метод измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации.
- Для горючих газов - изменение сопротивления термокаталитического или полупроводникового сенсора в зависимости от концентрации газа в атмосфере. Схема отслеживает изменение сопротивления чувствительного элемента сенсора и преобразует его в напряжение, пропорциональное концентрации газа.
- Для диоксида углерода (СО2) - оптический метод измерения, при котором оптический сенсор преобразует значение концентрации СО2 в электрический сигнал, выходное напряжение которого пропорционально концентрации.
Модификации
Газоанализаторы ИГС-98 выпускаются в разных модификациях, которые отличаются конструкцией и метрологическими характеристиками. Некоторые примеры модификаций
- «В» исп. 001 - индивидуальные приборы с автономным питанием (один канал измерения);
- «Бином-2В» исп. 004 - индивидуальные приборы с автономным питанием (два канала измерения);
- «Бином-М» исп. 006 - индивидуальные приборы с автономным питанием (до пяти каналов измерения).
Газоанализаторы ИГС-98 выполнены во взрывобезопасном исполнении по ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ IEC 60079-1-2013.
Технические характеристики
Технические характеристики индивидуальных газоанализаторов ИГС-98
| Относительная погрешность измерения по горючим и токсичным газам в нормальных условиях |
25%. |
| Относительная погрешность установки уровня порога сигнализации |
не более ±1%. |
| Время срабатывания сигнализации при нормальных условиях без пробоотборного зонда: - для горючих газов - для токсичных газов - для кислорода |
не более 15 с (до 60 с оптическим сенсором) не более 45 с не более 30 с |
| Сигнализация | световая цифровая матрица, звуковая сирена 95 дБ. |
| Условия эксплуатации: - температура окружающей среды - относительная влажность |
от –30 до +50 °С, от 30 до 95%. |
| Электрическое питание от внутреннего источника постоянного тока |
3,6 В. |
| Время непрерывной работы без подзарядки аккумуляторов: - с электрохимическим сенсором - с термокаталитическим, полупроводниковым или оптическим сенсором |
20 часов 8 часов |
| Габаритные размеры | не более 100×50×41 мм. |
| Масса | не более 0,15 кг. |
| Защита от влаги и пыли | IP54. |
| Периодичность поверки | не реже 1 раза в 12 месяцев. |
Комплектация
Комплект поставки индивидуальных газоанализаторов ИГС-98
Базовая комплектация
В стандартную поставку могут входить:
- газоанализатор (блок сигнализации и датчик, если он выносной);
- блок питания для моделей с питанием 12 В или штекер питания для моделей с питанием 24 В;
- паспорт;
- руководство по эксплуатации (на партию);
- методика поверки (на партию);
- монтажный комплект (разъёмы для выносного датчика, кабель к выносному датчику с разъёмами XS9JK-4P/4 или PLT-94, разъём PLT-163P (TV-102) к каждому реле);
- упаковка.
Для некоторых исполнений, например 011, в комплект также входят свидетельство о первичной поверке.
Дополнительные принадлежности и опции
- газовая насадка-адаптер (например, ФГИМ 741136.014-02 НГ-2);
- телеметрический кабель КТ-1;
- комплект трубопроводов для поверки;
- инструкция по настройке;
- кабель соединительный к датчику без разъёмов;
- блок питания (например, адаптер в розетку 220/24 В, адаптер на DIN-рейку 220/24 В);
- выносной блок реле (на DIN-рейку);
- насадка-адаптер для поверки (например, НГ-101);
- корпус для монтажа (например, 4 модуля);
- барьер искрозащитный (например, ОП-100: Uo 24 В, Io 100 мА);
- носитель с ПО «SETPARAM».
